HD/SD-TV MPEG2 encoder unit

FH-EN-M0102A

HD-SDI and SD-SDI encored for MPEG2 real time

HD/SD-TV MPEG2 encoder unit

Application

HD-SDI and SD-SDI encored for MPEG2 real time

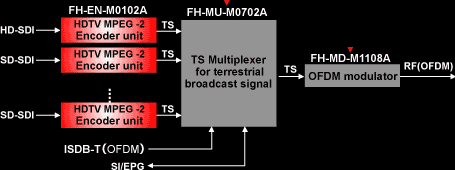

Application TS Multiplexer for terrestrial broadcast signal OFDM modulator
Item Specifications
Input section Input signal HD-SDI[SMPTE292M],SD-SDI[SMPTE259M]
Input connecter BNC[75Ω]
Number of input port 1 port
Output section Output signal DVB-ASI
Symbol type MPEG2 MP@HL[1920(H)×1080(V)],
MPEG2 MP@ML[720(H)×480(V)]
Transmission rate 13 to 27Mbps[HD],3 to 12Mbps[SD]
Output connecter BNC[75Ω]
Number of output terminals 2
Power Supply/Others Power Supply DC+24V [from sub-rack : FH-MF-1011A]
Dimensions Encoder unit:44.5[W]×400.0[D]×288.0[H]mm
Joint unit:44.5[W]×45.5[D]×278.0[H]mm
Mass Encoder unit:<2.5kg
Joint unit:<0.5kg
Current Use <1200mA
