2012年9月20日
我公司现已成功开发了可同时输入7个光信号的光纤（MCF）（注释1）用多核参铒光纤増幅器（MC-EDFA）（注释2）。同时，利用我公司的光纤连接设备及増幅技术，开发了批量激发型MC-EDFA，从而实现了光増幅器的大幅度省电。
此项研究是部分作为独立行政法人信息通信研究机构（NICT）的高端通信与传播研究开发委托研究、“革新型光纤技术的研究开发”（H22-H24）以及“革新型光通信基础设施的研究开发”（H23-H27）的其中一环而开展的。另外，关于多核光纤的研究开发，是与东北大学（中泽研究室）共同进行的，MC-EDFA的研究开发是与东北大学（中泽研究室）及东北学院大学（松浦研究室）共同进行的，而用于MC-EDFA的多核光纤连接技术，则是与千叶工业大学（长濑研究室）共同进行的。
背景
随着全球智能手机的普及，通信量正在不断增加，今后，中继站的装置数量及消耗电量很可能会随之增大。为了制造一种可实现大容量光通信的产品，我公司在一根光纤中设计了7条通道（核），力争开发出一种多重传输的新型光纤（注释1）。如需使用此光纤来进行远距离传输，则必须先行开发光增幅器。
本次成果
我公司利用光纤、增幅这两项技术，成功开发出了易于控制的单核激发型7核EDFA，以及批量激发型MC-EDFA这两种类型的增幅器。特别是批量激发型MC-EDFA，不像以往的增幅器，它不需要按核数量增加相应的激发用激光，从而有望大幅度省电。

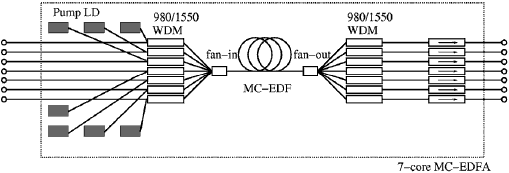

7核单独激发型可通过Fiber Bundle Fanout（FBF：注释３）向MC-EDF输入信号光及激发光。MC-EDFA的这一动作，在株式会社KDDI研究所（以下简称为KDDI研）与日本电气株式会社（以下简称为NEC）共同实施的6160ｋｍ的MCF传输回路中以128Gbps×40波所构成的传输实验中已经过了验证，其达到了通过通信容量与传输距离的乘积所求得的传输能力指数的世界最高纪录－－177贝脱比特/秒・km。
批量激发型则利用空间结合系向MC-EDFA输入信号光与激发光。当前，已经完成了2核增幅的实际验证工作。随着核数的增加，所消耗的电量几乎并未增加。由此可见，核数增加越多，随之提升的用电效率也就越高。开发品的结构图例
今后的展望
我们将继续推进低耗电化以及增加核数的基础研究，并注重产品的实用性，在通信量很可能不够用的2020年之后，希望实现产品化。
本文中所涉及的2种MC-EDFA，将会在荷兰阿姆斯特丹9月16～20日举办的ECOC(European Conference on Optical Communication)进行展示汇报。 此外，与KDDI研、NEC共同实施的传输实验的结果，将在ECOC的Post-Deadline Paper Session进行汇报。
补充
（注释1） 多核光纤（MCF）:
是具备多条信号通道（核）的光纤。当前的主流为7核MCF，不过，有报告称最多存在19核的MCF。由于核数较多，一般会担心核之间产生相互干扰，但现已确认，通过保持核之间的最佳距离，可以避免这一干扰问题。
Back to Main Content
MCF的截面照片
（注释2） 多核参铒增幅器（MC-EDFA）:
属于EDFA（注释４）的一种，其中使用了多核参铒光纤（MC-EDF），该光纤中配置有多个参铒核。因其基于一根MC-EDF即可增幅多个光信号，因此可实现高效的增幅操作。Back to Main Content
（注释3） Fiber Bundle Fanout （FBF） ：
是一种光学元件，可以将较通常光纤更细的光纤集束在一起，与MCF的所有核进行连接。通过使用FBF，可连接所有光学元件与MCF。此外，其另一特点是，与其他结合方式相比，结合损耗小，而造成干扰的反射也同样较少。
Back to Main Content
（注释4）参铒光纤増幅器（EDFA）:
该增幅器中使用了在光纤中添加了稀土类铒（Er）的参铒光纤（EDF）。利用激发光，将EDF中的Er离子转变为激发态后，可以让光信号在不转变为电的情况下实现信号的增幅，最大的特点在于高效且噪音低。Back to Main Content
