Home 製品紹介


エフレックス部品/管路口防水材料
管路口防水材料
FB-□(一条用)
FFB-□(多条用)

■仕様


品 番 定価(円/セット) 箱入数
(セット/箱)
D1
(約mm)
D2
(約mm)
D3
(約mm)
L
(約mm)
一条用 多条用 一条用 多条用
FB-30 FFB-30 6,250 8,070 10 5 25 43 56
FB-40 FFB-40 6,380 8,100 5 10 35 55 75
FB-50 FFB-50 6,470 8,140 10 15 40 68 82
FB-65 FFB-65 7,010 8,650 5 15 55 85 116
FB-80 FFB-80 7,500 9,170

1

20 69 105 118
FB-100 FFB-100 10,570 13,620

1

20 90 135 162
FB-125 FFB-125 12,130 15,250

1

30 110 163 172
FB-150 FFB-150 16,060 20,100

1

40 132 198 212
FB-200 FFB-200 29,870 33,380

1

70 160 255 284
注)2009年6月現在の価格です。
  • 使用ケーブルがトリプレックスの場合、または多条一括引き入れの場合には多条用をご指定ください。
  • 多条用はシーリングテープが1条用よりも多く梱包されています。

■概要

水の入るおそれのあるマンホールおよび屋外のエフレックスの管路口処理にご使用ください。

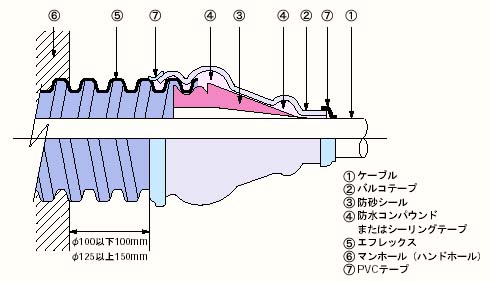

■構造図

「エフレックス(R)」管路口防水材料
    多条用の施工例
「エフレックス(R)」管路口防水材料
