プラフレキPF部品/金属製チャンネル架台用PF管支持クリップ

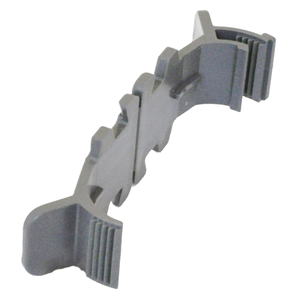

プラフレキ(R)DCクリップ
PFS-□DC/□DC-I/□DC-K



■概要


 市販の金属製チャンネル架台と組み合わせ造営物にプラフレキタフストやプラフレキPFS・PFDを支持する際に使用します。

■特長

 @一体型で前段取り不要・クイック&ワンタッチ取付。
 A腐食に強く、高強度設計。(屋外でも使用可能)
 B幅広い市販の金属製チャンネル架台に適合。

■仕様


品 番  標準価格
(円/個)
袋入数
(個)
適合サイズ 寸法(mm)
グレー アイボリー  ブラック A B

PFS-16DC

PFS-16DC-I PFS-16DC-K

140

20

PFD,PFS-16

37

34

PFS-22DC

PFS-22DC-I PFS-22DC-K 160

20

PFD,PFS-22

45

41

PFS-28DC

PFS-28DC-I PFS-28DC-K

280

20

PFD,PFS-28

51

47

PFS-36DC PFS-36DC-I PFS-36DC-K 440 20 PFD,PFS-36 64 60
PFS-42DC PFS-42DC-I PFS-42DC-K 585  1 PFD,PFS-42 69 67
PFS-54DC PFS-54DC-I PFS-54DC-K 745  1 PFD,PFS-54 81 79

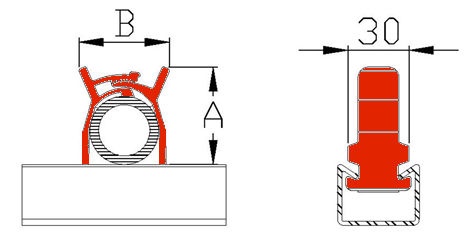

※適合金属製チャンネル架台は下図の通り、溝幅20mm、掛かり部の高さ5mmに適合しています。

・ 溝にローレットが入った金属製チャンネル架台をご使用ください。
    特に安全性を高める必要がある所には製品の下側に補強金具を取り付けてください。
  ・ 常時50℃以上となるような環境でのご使用はお控えください。
  ・ 取り外しの際は、クリップが飛び散らないようにご注意ください。

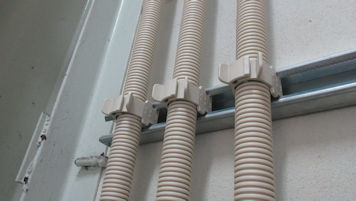

■使用例


■使用方法                             ■解除
