プラフレキPF部品/サドル
プラフレキ(R)PF PF管クリップ
PF-□KE

プラフレキ(R)PFS/PFD  PF管クリップ

■用途・特長

(1)二重天井などの吊りボルト、または異形鉄筋へのプラフレキPFS、PFDの取付け (支持)に使用します。
(2)取付けワンタッチ!
(3)コンパクトタイプですから連続配管ができます。
  ※適合●3分ボルト(W3/8) ●3分異形鉄筋

■仕様

仕様
※φ16,22は多少形状が異なります。

品 番 標準価格
(円/個)
袋入数
(個)
箱入数
(袋)
適合サイズ 寸法(mm)
D B L l H

PF-16KE

48

10

60

PFD,PFS-16

23

14

33.5

23

27

PF-22KE

65

10

50

PFD,PFS-22

30

14

43

32

34

PF-28KE

86

10

50

PFD,PFS-28

36.5

14

49.5

39

43

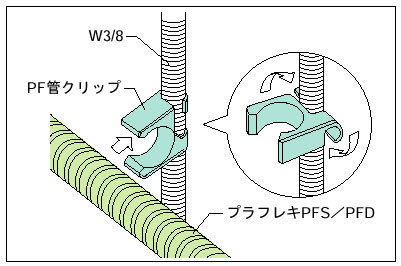

■使用例

プラフレキ(R)PFS/PFD  PF管クリップ
●取付ピッチ(1.5m以下)
●ご注意:ボルトのねじなし部分には支持できません。
 また、PF管クリップの近接ではプラフレキPFS/PFDを曲げないでください。
