強化合成樹脂可とう防護管  スーパー・エフレックス(R) PDFファイルを開きます 布設手順書ダウンロード(PDF 342KB)


■概要

都市の高電圧ケーブル工事の諸問題を解消、高強度で屈曲性があり、耐食性にすぐれた強化合成樹脂可とう防護管「スーパー・エフレックス」。まさに新しい時代の新しい地中埋設用高電圧ケーブル防護管として古河電工の「スーパー・エフレックス」は脚光を浴びています。耐熱、耐衝撃性の硬質塩化ビニルを材料としておりJIS C 3653附属書1 の難燃性を保有します。スーパー・エフレックスは、高強度および可とう性を合わせ持った波高、独立波の波付管です。サイズはφ80、φ100、φ130、φ150、φ200の5種類があります。

■特長

●大きな機械的強度
  波付構造でエフレックスよりさらに圧縮強度にすぐれています。
●優れた耐熱性
  高電圧ケーブルからの放熱による温度上昇に対しても埋設管としての強度があります。
●電気的特性
  電気絶縁性にすぐれています。
●良好な耐食性
  耐酸、耐アルカリなど耐薬品性および耐食性にすぐれ腐食の心配はありません。
●軽量
  鋼管にくらべ軽量で運搬や布設が容易です。
●優れた通線性
  内面がなめらかな波付構造でケーブル引き込み時、摩擦が小さく、従って引き込みが
  容易です。マンホール間隔を長くできます。
●優れた施工性
  軽量、長尺でかつ可とう性があり、布設作業が容易で作業能率がよく、工期も短縮でき
  ます。
●難燃性
  電気設備技術基準解釈第139条および第140 条の自消性のある難燃性の管に相当する
  防護管で、離隔距離をとらずに布設できます。

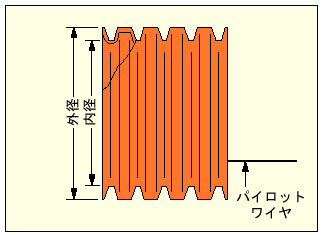

■仕様

仕様

品番 定価
(円/m)
内径
(約mm)
外径
(約mm)
参考質量
(約kg/m)
標準条長
(m)
SFP-80 5,030 83 107 1.8 50
SFP-100 5,560 103 134 2.5 20
SFP-130 8,340 132 171 4.0 20
SFP-150 9,260 150 193 4.8 20
SFP-200 13,230 202 258 8.0 10
注)2009年6月現在の価格です。

屋外での露出配管には使用できません。
屋外に保管する場合は、シートをかぶせてください。
長期間屋外に保管しないでください。
高い所から落としたり、強い衝撃をあたえたりしないでください。
