多条配管がコンパクトにでき、 掘削量が減らせます!

「エフレックス」と同様に軽量で曲げやすいのはもちろん、「角型エフレックス®」は波形状の山部が角型、谷部が丸型なため、管自体を積み上げる多条多段配管が簡単です。コンパクトで掘削量も少なく、ハンドホールも小さくできます。

「角型アクアフリー」など、作業性、止水性に優れた部材を揃え、あらゆる施工現場に対応します。

用途

無電柱化に…

トンネルに…

工場に…

特長

特長1

安定性が良く積みやすい!

特長2

一括埋戻しで、施工が早い!

特長3

管枕不要でコンパクト!

特長4

優れた可とう性!

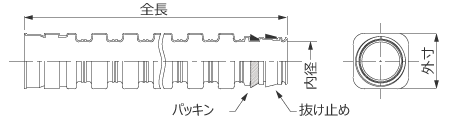

角型エフレックス 本体仕様

呼び径 外寸
(約mm)
内径
(約mm)
全長
(約mm)
有効長
(約mm)
50 73 50 5,300 5,250
75 99.5 77
81 105 81
100 125 100
130 162 130
150 184 150

(注)JIS C3653附属書3 電気設備技術基準125条の自消性のある難燃性の管に相当

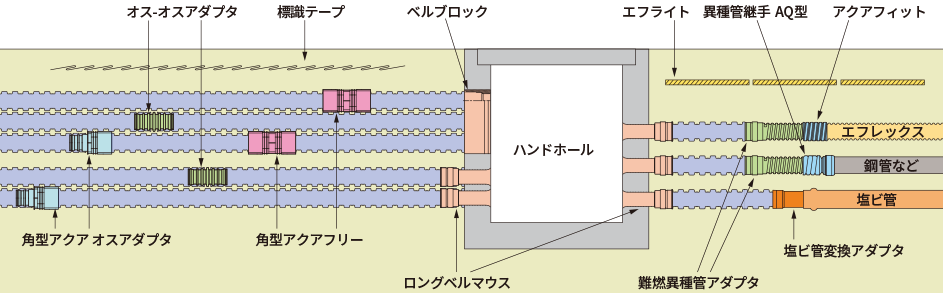

角型エフレックス システム部材

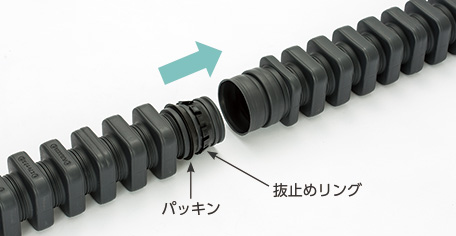

角型アクア®フリー

管の中間部で接続するために使用します。

特長

  • らくらく接続
    水膨張不織布を使用しゴムパッキンレス。管を軽い力で差し込めます。
  • 切断位置が分かりやすい
    管に切断溝があります。他の継手を使用する際も切断位置は同じです。
  • 工具不要
    接続に工具は不要です。
①切断溝に刃を合わせます。
②管を切断します。
③管を差し込みます。
④ワンタッチリングを差し込みます。
⑤接続完了です。

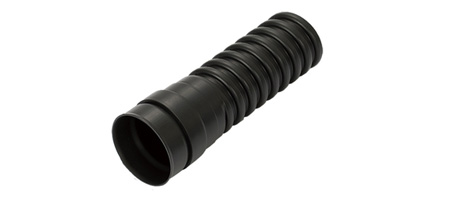

角型アクア オスアダプタ

管の中間部をオス構造に変換し、メス部に接続するために使用します。(長さ調整、端材の有効活用)

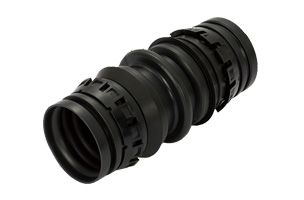

オス-オスアダプタ

管のメス部をオス構造に変換します。メス部同士を接続する場合や、メス部をロングベルマウスに取り付ける場合に使用します。(端材の有効活用)

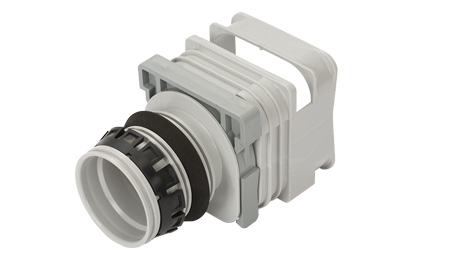

異種管アダプタ

オス部と異種管を接続するために使用します。(別途、難燃エフレックス用部品が必要)

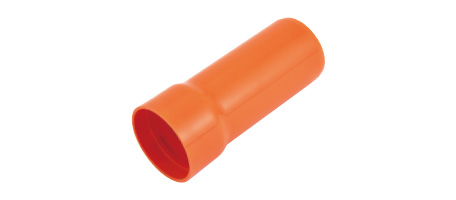

塩ビ管変換アダプタ

角型エフレックスの末端を塩ビ管に変換する継手で、角型エフレックスとワンタッチで接続ができます。

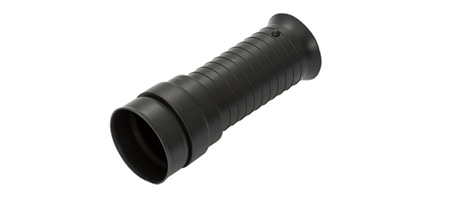

ロングベルマウス

ハンドホールへの接続に使用します。(壁厚毎に3種類品揃え)

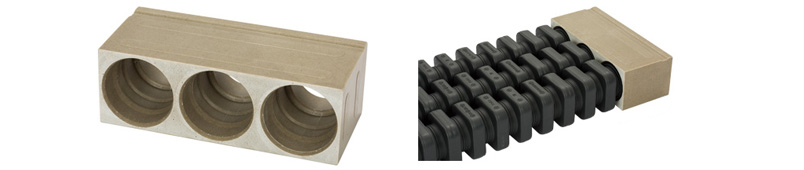

ベルブロック

ハンドホールへの接続に使用します。(レジンコンクリート製)(1条、2条、3条、4条、6条、9条品を品揃え)

詳しくは電子カタログをご覧ください
