設定例
9 . TA接続(FITELnetをアクセスサーバとして使用)

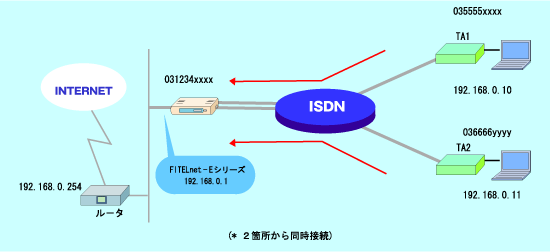

TA接続(FITELnetをアクセスサーバとして使用)

・WEBブラウザによる設定


1.〔ルータの便利な設定〕の中から〔ISDN回線の接続について〕を選び〔同時2箇所接続〕をクリックします。

(1) 1B目
 ・「自局電話番号」を入力します。
WEB設定画面1-1
(2) B1,B2共通
 ・「着信時の発信者番号(相手の番号)チェック」を「する」にします。
 ・「着信時、相手をPPP認証」を「する」にします。
WEB設定画面1-2
入力内容を確認し、正しければボタンをクリックします。
2.〔ルータの便利な設定〕の中から〔ダイヤルアップ接続用認証用データの複数登録〕を選択します。

 ・自分のIDを登録します。
WEB設定画面2
入力内容を確認し、正しければボタンをクリックします。
3.〔ルータの便利な設定〕から〔ダイヤルアップ回線接続先の登録〕を選択します。

 ・"dialup-easysetting"の登録を削除する。
新規登録(TA1サイト用)

・電話番号にTAの番号を入力します。
・「相手認証用のID」と「パスワード」を入力します。  ここで記入された内容が,TAでダイヤルアップする際のIDとパスワードになります。
WEB設定画面3-1
新規登録(TA2サイト用)

・電話番号にTAの番号を入力します。
・「相手認証用のID」と「パスワード」を入力します。  ここで記入された内容が,TAでダイヤルアップする際のIDとパスワードになります。

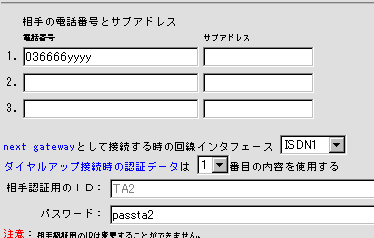

WEB設定画面3-2
入力内容を確認し、正しければボタンをクリックします。
4.〔ルータの便利な設定〕から〔IP RIPスタティック〕を選択します。
 ・既存のデータを変更
WEB設定画面4
入力内容を確認し、正しければボタンをクリックします。
5.〔ルータの詳細設定〕から〔インタフェースの設定〕を選択します。
LANインタフェース
 ・「LANインタフェース」にFITELnetのLAN側IPアドレスとサブネットマスクを入力します。
WEB設定画面5-1
WAN#1インタフェース
・「WAN#1インタフェース」の「ポイントツーポイント」を選択し,
 「インタフェースアドレス」にはFITELnetの LAN側IPアドレスを,
 「相手インタフェースアドレス」には,TAにわりあてるIPアドレスを,
 「相手インタフェースアドレス」には「255.255.255.255」を入力します。
WEB設定画面5-2
WAN#2インタフェース
・「WAN#2インタフェース」の「ポイントツーポイント」を選択し,
 「インタフェースアドレス」にはFITELnetの LAN側IPアドレスを,
 「相手インタフェースアドレス」には,TAにわりあてるIPアドレスを,
 「相手インタフェースアドレス」には「255.255.255.255」を入力します。
WEB設定画面5-3
入力内容を確認し、正しければボタンをクリックします。
6.〔リセット〕
「装置をリセットする」を選択し、ボタンをクリックします。
リセット画面


・FITELnet-E(コマンドによる)設定

#
#装置自身のホスト名の設定
#
hostname add 1 default=FITELnet-E
#
#回線種別の選択(2B使用)
#
wan dual
#
#着信を許可するユーザの登録(最大20件まで)
# name=“ユーザID” key=nc,“ユーザパスワード”
#
target add name=TA1 dial=035555xxxx key=nc,passta1 host=default
target add name=TA2 dial=036666yyyy key=nc,passta2 host=default
#
#自局の回線の情報(IDとパスワードによる認証を行う)
#
isdn dialcheck=on recvcheck=on multimode=on
isdn -1 dial=031234xxxx mode=manual
#
#ルート情報の設定
#
ipripstatic delete all
ipripstatic add dst=0.0.0.0,0.0.0.0 nexthop=192.168.0.254 metric=16 preference=50
#
#IPアドレスの設定
# remote=“接続してきた相手に割り当てるアドレス”,255.255.255.255
#
interface lan addr=192.168.0.1,255.255.255.0
interface isdn1 addr=192.168.0.1 remote=192.168.0.10,255.255.255.255
interface isdn2 addr=192.168.0.1 remote=192.168.0.11,255.255.255.255
#
#設定の終了
#
exit
configuration modified. save OK ? (y/n): y
please reset#reset
Do you want to continue (y/n)?: y
