	5 . Numbered(broadcast)、InverseARPを使う

WANに相手ごとに異なるネットワーク番号をふる

・概要と設定

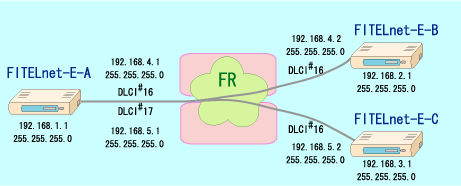

FITELnet-E30を3台接続する例です。
FITELnet-E-Aと、FITELnet-E-BおよびFITELnet-E-Cをブロードキャスト（Numbered）で接続します。
ここでは、WANに相手ごとに異なるネットワーク番号をふります。
ネットワーク間のルーティング情報はRIPで運用され、インタフェースアドレスは、InverseARPにより、互いに自動的に割り付けられます。
各フレームリレー回線の回線速度は128kbps、CIR値は32kbpsとします。

・FITELnet-E-A（コマンドによる）設定

conf#wan fr 128
conf#dlci 16 pir=128 cir=32 localaddr=192.168.4.1,255.255.255.0
conf#dlci 17 pir=128 cir=32 localaddr=192.168.5.1,255.255.255.0
conf#interface lan addr=192.168.1.1,255.255.255.0
conf#interface fr type=broadcast
conf#rtcontrol fr sendinterval=30 send=on recv=on ageout=180
conf#exit
configuration modified. save OK ? (y/n): y
please reset#reset
Do you want to continue (y/n)?: y

・FITELnet-E-B（コマンドによる）設定

conf#wan fr 128
conf#dlci 16 pir=128 cir=32 localaddr=192.168.4.2,255.255.255.0
conf#interface lan addr=192.168.2.1,255.255.255.0
conf#interface fr type=broadcast
conf#rtcontrol fr sendinterval=30 send=on recv=on ageout=180
conf#exit
configuration modified. save OK ? (y/n): y
please reset#reset
Do you want to continue (y/n)?: y

・FITELnet-E-C（コマンドによる）設定

conf#wan fr 128
conf#dlci 16 pir=128 cir=32 localaddr=192.168.5.2,255.255.255.0
conf#interface lan addr=192.168.3.1,255.255.255.0
conf#interface fr type=broadcast
conf#rtcontrol fr sendinterval=30 send=on recv=on ageout=180
conf#exit
configuration modified. save OK ? (y/n): y
please reset#reset
Do you want to continue (y/n)?: y

FITELnet-E-Aの追加設定

conf#rtcontrol fr send=off recv=off
conf#ipripstatic add dst=192.168.2.0,255.255.255.0 nexthop=192.168.4.2 metric=2
conf#ipripstatic add dst=192.168.3.0,255.255.255.0 nexthop=192.168.5.2 metric=2


FITELnet-E-Bの追加設定

conf#rtcontrol fr send=off recv=off
conf#ipripstatic add dst=192.168.1.0,255.255.255.0 nexthop=192.168.4.1 metric=2
conf#ipripstatic add dst=192.168.3.0,255.255.255.0 nexthop=192.168.4.1 metric=2


FITELnet-E-Cの追加設定

conf#rtcontrol fr send=off recv=off
conf#ipripstatic add dst=192.168.1.0,255.255.255.0 nexthop=192.168.5.1 metric=2
conf#ipripstatic add dst=192.168.2.0,255.255.255.0 nexthop=192.168.5.1 metric=2
