	7 . ダイヤルアップ複数相手接続（2回線同時接続：MP使用)

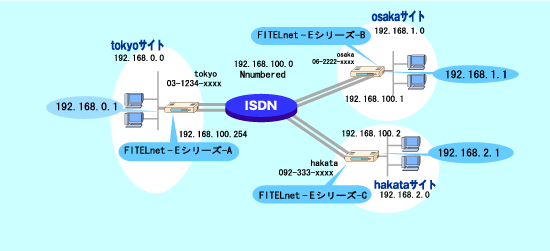

複数の拠点とMPを用いて2B（128Kbps)で接続します。
データ量によって、データが多ければ2Bで接続する「自動MP接続」（wan lse)と、
接続する場合は必ず2B使用する「強制MP接続」（wan lsp)の2種類があります。

・WEBブラウザによる設定

＜FITELnet-EシリーズのAの設定＞

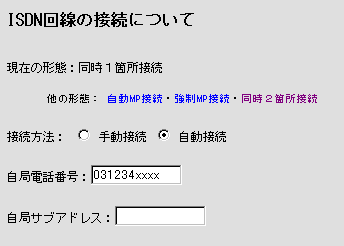

1. 〔ルータの便利な設定〕の中から〔ISDN回線の接続について〕を選びます。「自動MP接続」の場合 (1)「自局電話番号」を入力します。

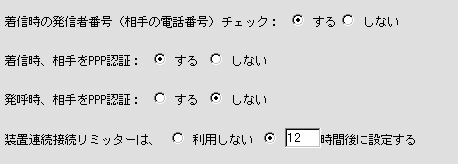

(2)・「着信時の発信者番号（相手の番号）チェック」を「する」にします。　　・「着信時、相手をPPP認証」を「する」にします。

入力内容を確認し、正しければボタンをクリックします。

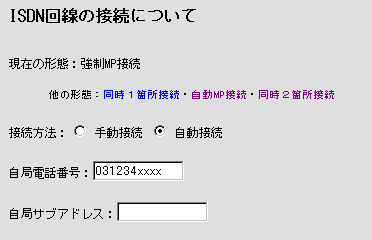

「強制MP接続」の場合 (1)「自局電話番号」を入力します。

(2)・「着信時の発信者番号（相手の番号）チェック」を「する」にします。　　・「着信時、相手をPPP認証」を「する」にします。

入力内容を確認し、正しければボタンをクリックします。

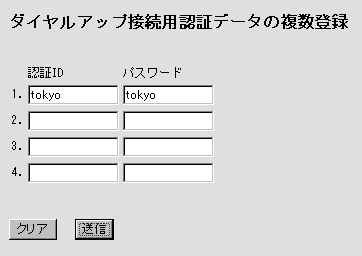

2.〔ルータの便利な設定〕の中から〔ダイヤルアップ接続用認証用データの複数登録〕を選択します。　・イントラネット接続用に自分のIDとパスワードを登録します。

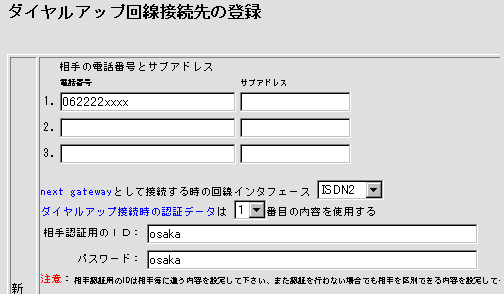

3.〔ルータの便利な設定〕の中から〔ダイヤルアップ回線接続先の登録〕を選択します。新規登録（osakaサイト用）　・電話番号に接続相手の番号を，「nextgatewayとして接続する時の回線インタフェース」で「ISDN2」を選びます。　・「相手認証用のID」と「パスワード」を入力します。ここで記入された内容が，CHAPの認証IDとパスワードになります。

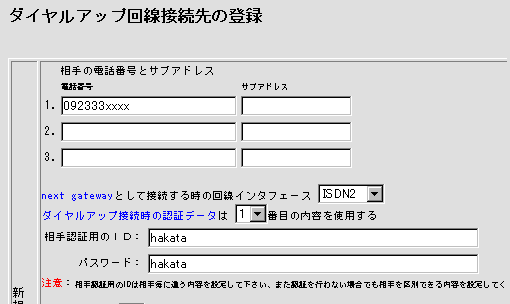

新規登録（hakataサイト用）　・電話番号に接続相手の番号を，「nextgatewayとして接続する時の回線インタフェース」で「ISDN2」を選びます。　・「相手認証用のID」と「パスワード」を入力します。ここで記入された内容が，CHAPの認証IDとパスワードになります。

入力内容を確認し、正しければボタンをクリックします。

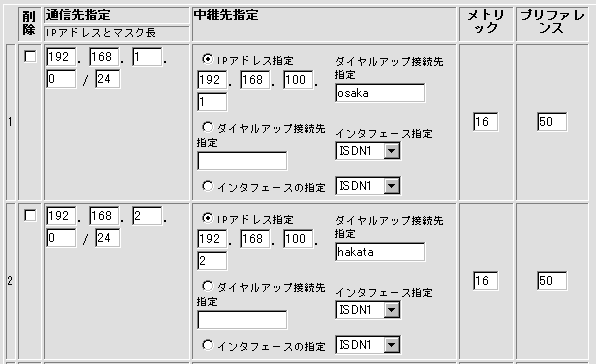

4.〔ルータの便利な設定〕から〔IP RIPスタィック〕を選択します。　・まず1つ目のエントリを削除します。　・osakaサイト，hakataサイトに対するルート情報を入力します。

入力内容を確認し、正しければボタンをクリックします。
5.〔ルータの詳細設定〕から〔インタフェースの設定〕を選択します。
LANインタフェース　・「LANインタフェース」にFITELnetのLAN側IPアドレスとサブネットマスクを入力します。

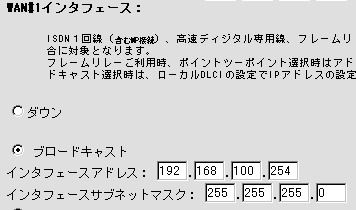

WAN#1インタフェース　・「WAN#1インタフェース」の「ブロードキャスト」を選択し，FITELnetのWAN側IPアドレスとサブネットマスクを入力します。

入力内容を確認し、正しければボタンをクリックします。
6.〔リセット〕「装置をリセットする」を選択し、ボタンをクリックします。

・FITELnet-E-A（コマンドによる）設定

#
#回線種別の選択（MP使用）
# 「自動MP接続」の場合“wan lse”
# 「強制MP接続」の場合“wan lsp”
#
wan lsp もしくは wan lse
#
#装置自身のホスト名の設定
#
hostname add 1 default=tokyo password=tokyo
#
#着信を許可するユーザの登録
# name=“ユーザID” key=nc,“ユーザパスワード”
#
target add name=osaka dial=062222xxxx key=nc,osaka host=default
target add name=hakata dial=092333xxxx key=nc,hakata host=default
#
#自局の回線の情報（発信者番号による認証，IDとパスワードによる認証を行う）
#
isdn dialcheck=on recvcheck=on multimode=on
isdn -1 dial=031234xxxx
#
#IPターゲットの設定
#
iptarget add addr=192.168.100.1 name=osaka
iptarget add addr=192.168.100.2 name=hakata
#
#ルート情報の設定
#
ipripstatic delete all
ipripstatic add dst=192.168.1.0,255.255.255.0 nexthop=192.168.100.1 metric=16
preference=50
ipripstatic add dst=192.168.2.0,255.255.255.0 nexthop=192.168.100.2 metric=16
preference=50
#
#IPアドレスの設定
#
interface ip lan addr=192.168.0.1,255.255.255.0
interface ip isdn1 addr=192.168.100.254,255.255.255.0
#
#設定の終了
#
exit
configuration modified. save OK ? (y/n): y
please reset#reset
Do you want to continue (y/n)?: y

・FITELnet-E-B（コマンドによる）設定

#
#回線種別の選択（MP使用）
# 「自動MP接続」の場合“wan lse”
# 「強制MP接続」の場合“wan lsp”
#
wan lsp もしくは wan lse
#
#装置自身のホスト名の設定
#
hostname add 1 default=osaka password=osaka
#
#着信を許可するユーザの登録
# name=“ユーザID” key=nc,“ユーザパスワード”
#
target add name=tokyo dial=031234xxxx key=nc,tokyo host=default
target add name=hakata dial=092333xxxx key=nc,hakata host=default
#
#自局の回線の情報（発信者番号による認証，IDとパスワードによる認証を行う）
#
isdn dialcheck=on recvcheck=on multimode=on
isdn -1 dial=062222xxxx
#
#IPターゲットの設定
#
iptarget add addr=192.168.100.254 name=tokyo
iptarget add addr=192.168.100.2 name=hakata
#
#ルート情報の設定
#
ipripstatic delete all
ipripstatic add dst=192.168.0.0,255.255.255.0 nexthop=192.168.100.254 metric=16 preference=50
ipripstatic add dst=192.168.2.0,255.255.255.0 nexthop=192.168.100.2 metric=16
preference=50
#
#IPアドレスの設定
#
interface ip lan addr=192.168.1.1,255.255.255.0
interface ip isdn1 addr=192.168.100.1,255.255.255.0
#
#設定の終了
#
exit
configuration modified. save OK ? (y/n): y
please reset#reset
Do you want to continue (y/n)?: y

・FITELnet-E-C（コマンドによる）設定

#
#回線種別の選択（MP使用）
# 「自動MP接続」の場合“wan lse”
# 「強制MP接続」の場合“wan lsp”
#
wan lsp もしくは wan lse
#
#装置自身のホスト名の設定
#
hostname add 1 default=hakata password=hakata
#
#着信を許可するユーザの登録
# name=“ユーザID” key=nc,“ユーザパスワード”
#
target add name=osaka dial=062222xxxx key=nc,osaka host=default
target add name=tokyo dial=031234xxxx key=nc,tokyo host=default
#
#自局の回線の情報（発信者番号による認証，IDとパスワードによる認証を行う）
#
isdn dialcheck=on recvcheck=on multimode=on
isdn -1 dial=092333xxxx
#
#IPターゲットの設定
#
iptarget add addr=192.168.100.1 name=osaka
iptarget add addr=192.168.100.254 name=tokyo
#
#ルート情報の設定
#
ipripstatic delete all
ipripstatic add dst=192.168.1.0,255.255.255.0 nexthop=192.168.100.1 metric=16 preference=50
ipripstatic add dst=192.168.0.0,255.255.255.0 nexthop=192.168.100.254 metric=16 preference=50
#
#IPアドレスの設定
#
interface ip lan addr=192.168.2.1,255.255.255.0
interface ip isdn1 addr=192.168.100.2,255.255.255.0
#
#設定の終了
#
exit
configuration modified. save OK ? (y/n): y
please reset#reset
Do you want to continue (y/n)?: y
