設定例

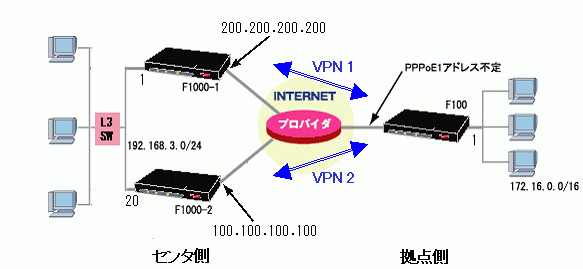

4．センタF1000(2台各1回線)・拠点F100(1台1回線)でIPsec負荷分散を行う


＜プロバイダより割り振られたアドレス（アドレスは一例です）＞

センタ側F1000-1 PPPoE1 200.200.200.200
センタ側F1000-2 PPPoE1 100.100.100.100
拠点側 PPPoE1 アドレス不定


＜設定条件＞

IPsecの対象とする中継パケット any ⇔ 172.16.0.0/16
※センタ側L3SWの背後の別セグメントからもVPN可能
IPsec Phase1ポリシー モード ･･･ Aggressiveモード
認証方式 ･･･ 事前共有鍵方式
暗号化方式 ･･･ 3DES
ハッシュ方式 ･･･ MD5
IPsec Phase2ポリシー 暗号化方式 ･･･ 3DES
ハッシュ方式 ･･･ MD5
IPsec負荷分散の比率（VPN1：VPN2） 2：1　※1　　　　　　　　　　　（拠点側F100）
L3SW (192.168.3.254) RIP(Ver.2)を受信
※F100、F1000のRIPはVer.2を使用(初期値)


  • 拠点側F100は1台で、PPPoE（IPアドレス不定）を1セッション使用します。
    センタ側F1000は2台で機器冗長と回線冗長を行い、それぞれPPPoE（IPアドレス固定）を1セッション使用します。

  • センタ側2台のF1000をF100に置き換えても運用できます。

  • IPsecはアグレッシブモードですが、拠点側から常にSAを確立しているので、センタ側契機の通信にも対応できます。

  • 拠点側F100は設定された比率で負荷分散を行います（2つのVPNはActive-Activeです）。分散比率は 0 〜 10 の間の、任意の整数値で設定できます（ 0 と 10 が設定できるのは、F100はV01.10以降、F1000はV01.03以降のファームウェアとなります）。
    10：0 とした場合は、通常時 0 側にユーザデータは流れず、Active-Standbyになります（keep aliveのICMPパケットは流れます）。

  • 一方のVPNが不通となった場合は、残りのVPNで全ての通信をまかないます。
    また、VPNの復旧後は再び設定された比率で負荷分散を行います。

  • 拠点側F100はVPN1経路、VPN2経路共に経路監視を行います。
    センタ側F1000はそれぞれの経路を監視します（経路監視にはICMPのkeep aliveを使用します）。

  • VPN1経路、VPN2経路の切り替えは、拠点側ではF100が自動的に行い、経路復旧後の切り戻しも拠点側F100が自動的に行います。
    経路障害時には、keep alive機能により、SAを消去します。負荷分散構成の場合、イニシエータ側でもsa-upルート機能（Phase2 SAの確立を契機として、到達可能となった経路情報を登録する機能）を使うことにより、自身のルーティングテーブルを動的に書き換えます。

  • センタ側2台のF1000は、sa-upルート機能で登録したルート情報をLAN側にRIPで広告します。センタ側の経路制御は、2台のF1000からRIPを受けたL3SWが、メトリック値をもとに判断することになります。この例の場合、F1000-1側のVPN1経路の優先度が高くなるようにして、RIPを広告しています。

  • センタ側で設定しているトンネルルート機能は、対向装置のピアへのルートを、IKEのネゴを契機として登録する機能です。この機能を使うことにより、この例のように対向装置のピアのアドレスが不定の場合でも、デフォルトルートをL3SW側に向けることができるようになります。この機能は、アグレッシブモードのレスポンダ側でのみ設定可能です。

  • 回線障害時の切り替えには平均で30秒ほどかかります（keep aliveの送信間隔が初期値で60秒に設定されているため）。
    keep aliveに関する設定は「alive」コマンドを参照。


＜コマンド操作＞

・拠点側FITELnet-F100の設定
この設定を適用したい方は
Router> enable
Enter password: super ←パスワードを入力します。（実際は表示されない）
!
!
! LAN側IPアドレスを設定します。
!
Router(config)# interface lan 1
Router(config-if lan 1)# ip address 172.16.0.1 255.255.0.0
Router(config-if lan 1)# exit
!
!
! PPPoE1 の各種設定をします。
!
Router(config)# interface pppoe 1
Router(config-if pppoe 1)# pppoe server A-Provider
Router(config-if pppoe 1)# pppoe account user@xxxx.ne.jp secret
Router(config-if pppoe 1)# pppoe type host
Router(config-if pppoe 1)# crypto map VPN1
Router(config-if pppoe 1)# crypto map VPN2
!                          1つのインタフェース上で2つのVPNを張ります
Router(config-if pppoe 1)# exit
!
!
! センタ側のピアへのルートを設定します。
!
Router(config)# ip route 200.200.200.200 255.255.255.255 pppoe 1
Router(config)# ip route 100.100.100.100 255.255.255.255 pppoe 1
!
!
! DHCPサーバ機能を設定します。
!
Router(config)# service dhcp-server
Router(config)# ip dhcp pool lan1
Router(config-dhcp-pool)# default-router 0.0.0.0
Router(config-dhcp-pool)# exit
Router(config)#
!
!
! IPsec負荷分散の設定をします。
!
Router(config)# vpn enable
Router(config)# vpnlog enable
!
Router(config)# ipsec access-list 10 ipsec ip 172.16.0.0 0.0.255.255 any
Router(config)# ipsec access-list 64 bypass ip any any
Router(config)# ipsec transform-set P2-3DES-MD5 esp-3des esp-md5-hmac
!
Router(config)# crypto isakmp policy 1
Router(config-isakmp)# authentication prekey
Router(config-isakmp)# encryption 3des
Router(config-isakmp)# hash md5
Router(config-isakmp)# keepalive icmp always-send
!                                        icmpにより常時keep aliveを行います
Router(config-isakmp)# keepalive-icmp peer-address 192.168.3.1
!                                        監視先のアドレスを設定します
Router(config-isakmp)# keepalive-icmp source-interface lan 1
!                                        送信元IPアドレスをLAN側IPアドレスとすることにより、
!                                        VPNトンネルを通してkeep aliveをおこないます
Router(config-isakmp)# keepalive-icmp multi-path interface pppoe 1 *1
!                                        keep aliveの送受信インタフェースを固定します
Router(config-isakmp)# key ascii furukawa
Router(config-isakmp)# my-identity kyoten1-1
Router(config-isakmp)# negotiation-mode aggressive
Router(config-isakmp)# peer-identity address 200.200.200.200
Router(config-isakmp)# exit
!
Router(config)# crypto isakmp policy 2
Router(config-isakmp)# authentication prekey
Router(config-isakmp)# encryption 3des
Router(config-isakmp)# hash md5
Router(config-isakmp)# keepalive icmp always-send
Router(config-isakmp)# keepalive-icmp peer-address 192.168.3.20
Router(config-isakmp)# keepalive-icmp source-interface lan 1
Router(config-isakmp)# keepalive-icmp multi-path interface pppoe 1 *1
Router(config-isakmp)# key ascii furukawa
Router(config-isakmp)# my-identity kyoten1-2
Router(config-isakmp)# negotiation-mode aggressive
Router(config-isakmp)# peer-identity address 100.100.100.100
Router(config-isakmp)# exit
!
Router(config)# crypto map VPN1 1
Router(config-crypto-map)# match address 10 multi-path balance 2 *2
!                          VPN1側の比率を2として負荷分散します
Router(config-crypto-map)# set peer address 200.200.200.200
Router(config-crypto-map)# set security-association always-up
!                          SAを常時確立しておくようにします
Router(config-crypto-map)# set transform-set P2-3DES-MD5
Router(config-crypto-map)# sa-up route interface pppoe 1 local-prot1 *3
!                          SAの確立を契機としてセンタ側LAN(any)へのルート情報を
!                          nexthopをpppoe1として登録します
Router(config-crypto-map)# exit
!
Router(config)# crypto map VPN2 2
Router(config-crypto-map)# match address 10 multi-path balance 1 *2
!                          VPN2側の比率を1として負荷分散します
Router(config-crypto-map)# set peer address 100.100.100.100
Router(config-crypto-map)# set security-association always-up
Router(config-crypto-map)# sa-up route interface pppoe 1 local-prot2 *3
!                          VPN1とVPN2で全く同じルート情報が登録されることになるので、
!                          この２つをlocal-protオプションを付けて区別できるようにします。
Router(config-crypto-map)# set transform-set P2-3DES-MD5
Router(config-crypto-map)# exit
!
Router(config)# end
Router# save SIDE-A.cfg
% saving working-config
% finished saving

*1： pppoe 1 ではなく、ewan 1 でアドレスを
　　マニュアル設定している場合は、次のように設定します。
　keepalive-icmp multi-path address <nexthop のアドレス>
*2：F100ではV01.10以降、F1000ではV01.03以降のファームウェアから、
　　どちらかの比率を0に設定できるようになりました。
　　負荷分散の比率は送信方向のパケットに対してのみ機能します。

*3： pppoe 1 ではなく、ewan 1 でアドレスを
　　マニュアル設定している場合は、次のように設定します。
　sa-up route address <nexthop のアドレス> local-prot1
　sa-up route address <nexthop のアドレス> local-prot2



・センタ側FITELnet-F1000-1の設定

"clear working.cfg"実行後、以下の設定を貼り付けてください。
!
ip route 0.0.0.0 0.0.0.0 192.168.3.254
!
vpn enable
vpnlog enable
!
ipsec access-list 10 ipsec ip any 172.16.0.0 0.0.255.255
ipsec access-list 64 bypass ip any any
ipsec transform-set P2-3DES-MD5 esp-3des esp-md5-hmac
!
hostname F1000-1
!
interface pppoe 1
 crypto map map1
 pppoe server test
 pppoe account zyx@furukawa.co.jp zyx
 pppoe type host
 ip address 200.200.200.200
exit
!
interface lan 1
 ip address 192.168.3.1 255.255.255.0
exit
!
crypto isakmp policy 1
 authentication prekey
 encryption 3des
 hash md5
 keepalive icmp always-send
 keepalive-icmp peer-address 172.16.0.1
 keepalive-icmp source-interface lan 1
 keepalive-icmp multi-path interface pppoe 1
 key ascii furukawa
 negotiation-mode aggressive
 peer-identity host kyoten1-1
 tunnel-route interface pppoe 1
! 対向のVPNピアへのルートを、nexthopをPPPoE1として登録します
exit
crypto map map1 1
 match address 10
 set peer host kyoten1-1
 set transform-set P2-3DES-MD5
 sa-up route interface pppoe 1
! local-protオプションがない場合、redistributeで指定しなくても、このルート情報をRIPで
! 広告します。local-protオプションがある場合、RIPで広告するには、明示的にredistributeで
! 指定する必要があります。
exit
!
router rip
 network lan 1
exit
!
end



・センタ側FITELnet-F1000-2の設定

"clear working.cfg"実行後、以下の設定を貼り付けてください。
!
ip route 0.0.0.0 0.0.0.0 192.168.3.254
!
vpn enable
vpnlog enable
!
ipsec access-list 10 ipsec ip any 172.16.0.0 0.0.255.255
ipsec access-list 64 bypass ip any any
ipsec transform-set P2-3DES-MD5 esp-3des esp-md5-hmac
!
hostname F1000-2
!
interface lan 1
 ip address 192.168.3.20 255.255.255.0
exit
interface pppoe 1
 crypto map map1
 ip address 100.100.100.100
 pppoe server test
 pppoe account xyz@furukawa.co.jp xyz
 pppoe type host
exit
!
crypto isakmp policy 1
 authentication prekey
 encryption 3des
 hash md5
 keepalive icmp always-send
 keepalive-icmp peer-address 172.16.0.1
 keepalive-icmp source-interface lan 1
 keepalive-icmp multi-path interface pppoe 1
 key ascii furukawa
 negotiation-mode aggressive
 peer-identity host kyoten1-2
 tunnel-route interface pppoe 1
exit
crypto map map1 1
 match address 10
 set peer host kyoten1-2
 set transform-set P2-3DES-MD5
 sa-up route interface pppoe 1
exit
!
access-list 10 permit 172.16.0.0 0.0.255.255
!
router rip
 network lan 1
 offset-list 10 out 5 lan 1
! sa-upルートで登録した情報をRIPで広告する際に、metric値を+5して出すようにします。
exit
!
end
