設定例
1.WAN側へ送信するパケットに対して帯域制御を行う場合
概要
クラスごとに使用帯域を割り当て、QoSを行います。
この設定例では、WAN側へ送信するFTPパケットに対して回線帯域の75%を割り当てています。
補足・注意点

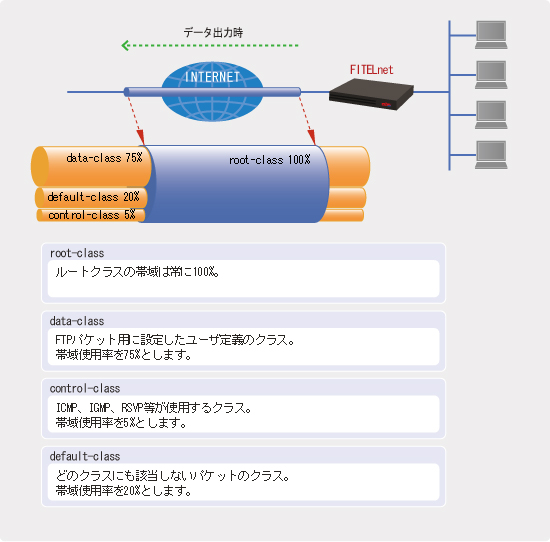

F100-CBQ
前提条件
root-class ルートクラスの帯域は常に100%
data-class FTPパケット用に設定したユーザ定義のクラス
帯域使用率を75%とします
control-class ICMP 、IGMP 、RSVP 等が使用するクラス
帯域使用率を5%とします
default-class どのクラスにも該当しないパケットのクラス
帯域使用率を20%とします
※クラス名称は任意に設定
コマンド設定の例
(!の行はコメントです。実際に入力する必要はありません。)
この設定を利用したい方は
F100の設定
!
!
! 特権ユーザモードに移行します。
!
Router> enable
Enter password: super ←パスワードを入力します。(実際は表示されない)

Router#
!
!
! 基本設定モードに移行します。
!
Router# configure terminal
Router(config)#
!
!
! LAN側IPアドレスを設定します(設定例1を参照)。
!
Router(config)# interface lan 1
Router(config-if lan 1)# ip address 192.168.0.1 255.255.255.0
Router(config-if lan 1)# exit
!
!
! PPPoE1インタフェース設定モードに移行します。
!
Router(config)# interface pppoe 1
Router(config-if pppoe 1)#
!
!
! PPPoEの各種設定をします。
!
Router(config-if pppoe 1)# pppoe server A-Provider
Router(config-if pppoe 1)# pppoe account user@xxxx.ne.jp secret
Router(config-if pppoe 1)# pppoe type host
!
!
! 帯域制御(CBQ)の設定を行います。※1
!
Router(config-if pppoe 1)# qos bandwidth 10M cbq ※2
!                                           インタフェースの帯域、QoSの方式を指定
Router(config-if pppoe 1)# qos-class cbq root-class bandwidth 100 parent NULL ※3
Router(config-if pppoe 1)# qos-class cbq default-class bandwidth 20 parent root-class default ※4
Router(config-if pppoe 1)# qos-class cbq control-class bandwidth 5 parent root-class control ※5
Router(config-if pppoe 1)# qos-class cbq data-class bandwidth 75 parent root-class
!                                           CBQのクラス名、帯域使用率、親クラスを指定
!                                             ルートクラス・・・NULL
!                                             デフォルトクラス・・・default ※どのクラスにも該当しないパケット
!                                             コントロールクラス・・・contorol
Router(config-if pppoe 1)# qos-filter data-class access-group 100
!                                       クラスとaccess-listの対応付け
Router(config-if pppoe 1)# exit
!
!
! デフォルトルートをPPPoE1に設定します。
!
Router(config)# ip route 0.0.0.0 0.0.0.0 pppoe1
!
!
! access-list にFTP用のルールを登録します。(制御およびデータコネクション)
!
Router(config)# access-list 100 permit tcp any any eq ftp
Router(config)# access-list 100 permit tcp any any eq ftp-data
!
!
! 特権ユーザモードに戻ります。
!
Router(config)# end
!
!
! 設定を保存します。
!
Router# save SIDE-A.cfg
% saving working-config
% finished saving

Router#
!
!
! 設定を有効にするために再起動します。
!
Router# reset
Are you OK to cold start?(y/n) y
※1 帯域制御(CBQ)を有効にするためには、ルート(※3)・デフォルト(※4)・コントロール(※5)の3つのクラスを設定しておく必要があります。
※2 帯域には物理インタフェースの速度を設定します。
回線の速度が10Mbpsなら「10M」とします。
※3 「NULL」とすることで、ルートクラスに設定されます。
ルートクラスには直接パケットを割り振ることはできません。
※4 「default」とすることで、デフォルトクラスに設定されます。
フィルタにマッチしないパケットは、このクラスに分類されます。
※5 「control」とすることで、コントロールクラスに設定されます。
このクラスにはデフォルトで、ICMP・IGMP・RSVPが割り振られています。
