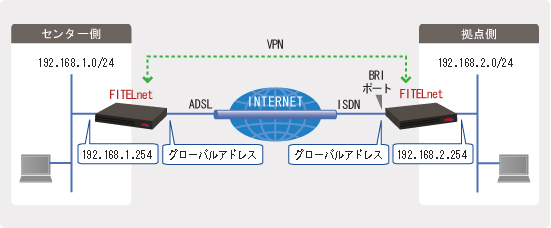

4.センタ(IP固定),拠点(フレッツISDN回線、IP不定)
概要
補足・注意点
前提条件
当設定例では、以下のアドレス・環境を前提に説明しています。
プロバイダより割り振られたアドレス(アドレスは一例です)
センタ側 200.200.200.1
拠点側 指定なし
設定環境
拠点側ISDN

月額定額制課金(常時接続)

IPsecの対象とする中継パケット

192.168.1.0/24 ⇔ 192.168.2.0/24

IPsec Phase1ポリシー

モード ・・・ Aggressiveモード

認証方式 ・・・ 事前共有鍵方式

暗号化方式 ・・・ AES 128

ハッシュ方式 ・・・ SHA

Diffie-Hellman ・・・ Group 2

IPsec Phase2ポリシー

暗号化方式 ・・・ AES 128

ハッシュ方式 ・・・ SHA

IPsec SA確立契機 ・・・ 常にSAを確立する
                     (拠点側のみ設定)

コマンド設定の例
(!の行はコメントです。実際に入力する必要はありません。)
この設定を利用したい方は

センタ

!
!
! 特権ユーザモードに移行します。
!
Router> enable
Enter password: super ←パスワードを入力します。(実際は表示されない)

Router#
!
!
! 基本設定モードに移行します。
!
Router# configure terminal
Router(config)#
!
!
! LAN側IPアドレスを設定します。
!
Router(config)# interface lan 1
Router(config-if lan 1)# ip address 192.168.1.254 255.255.255.0
Router(config-if lan 1)# exit
!
!
! PPPoE1インタフェース設定モードに移行します。
!
Router(config)# interface pppoe 1
Router(config-if pppoe 1)#
!
!
! PPPoEの各種設定をします。
!
Router(config-if pppoe 1)# pppoe server FLETS
Router(config-if pppoe 1)# pppoe account abc012@***.***.ne.jp xxxyyyzzz
Router(config-if pppoe 1)# pppoe type host ※1
Router(config-if pppoe 1)# ip address 200.200.200.1 ※2
!
!
! NAT+の設定をします。
!
Router(config-if pppoe 1)# ip nat inside source list 1 interface
Router(config-if pppoe 1)# exit
!
!
! access-list に、NAT+変換前アドレス(LAN側アドレス)を登録します。
!
Router(config)# access-list 1 permit 192.168.1.0 0.0.0.255
!
!
! デフォルトルートをPPPoE1に設定します。
!
Router(config)# ip route 0.0.0.0 0.0.0.0 pppoe 1
!
!
! VPN機能を有効にします。
!
Router(config)# vpn enable
!
!
! VPN通信動作中の詳細なログを残す設定にします。
!
Router(config)# vpnlog enable
!
!
! Phase1ポリシーの設定を行ないます。
!
Router(config)# crypto isakmp policy 1
Router(config-isakmp)# negotiation-mode aggressive
!                                          アグレッシブモード
Router(config-isakmp)# authentication prekey
!                                       認証方式に共有キーを使用
Router(config-isakmp)# encryption aes 128
!                                   暗号方式の指定
Router(config-isakmp)# group 2
!                            Diffie-Hellman Groupの指定
Router(config-isakmp)# hash sha
!                            ハッシュ方式の指定
Router(config-isakmp)# key ascii SECRET-VPN
!                                  対向の拠点側F100と共通のキー(文字列)を設定
Router(config-isakmp)# peer-identity host REMOTE
!                            対向の拠点側F100が通知してくる名称(この例ではuserfqdn名)
Router(config-isakmp)# idtype-pre userfqdn
!                                   名称のフォーマットタイプ
Router(config-isakmp)# exit
!
!
! Phase2ポリシーの設定を行ないます。
!
Router(config)# ipsec transform-set P2-POLICY esp-aes-128 esp-sha-hmac
!                                      名称は任意   暗号方式 ハッシュ方式
!
!
! VPNセレクタの設定を行ないます。
!
Router(config)# ipsec access-list 1 ipsec ip 192.168.1.0 0.0.0.255 192.168.2.0 0.0.0.255
!                                       暗号化    送信元IPアドレス          送信先IPアドレス
Router(config)# ipsec access-list 64 bypass ip any any
!                                       暗号化せず通過
Router(config)# crypto map KYOTEN 1
!                            マップ名は任意
Router(config-crypto-map)# match address 1
!                                          IPsecアクセスリスト番号
Router(config-crypto-map)# set peer host REMOTE
!                          対向の拠点側F100が通知してくる名称(この例ではuserfqdn名)
Router(config-crypto-map)# set transform-set P2-POLICY
!                                               Phase2ポリシーとの関連付け
Router(config-crypto-map)# exit
Router(config)# interface pppoe 1
Router(config-if pppoe 1)# crypto map KYOTEN
!                                       マップ(VPNセレクタ)との関連付け
Router(config-if pppoe 1)# exit
!
!
! 特権ユーザモードに戻ります。
!
Router(config)# end
!
!
! 設定を保存します。
!
Router# save SIDE-A.cfg
% saving working-config
% finished saving
!
!
! 設定を有効にするために再起動します。
!
Router# reset
Are you OK to cold start?(y/n) y
※1 OCN ADSLアクセス IP8/IP16「フレッツ」プランのような複数のアドレスを割り当てられる契約の場合は、"pppoe type lan"と設定します。
※2 OCN ADSLアクセス IP8/IP16「フレッツ」プランのような複数のアドレスを割り当てられる契約の場合は、指定されたIPアドレスに +1 したアドレスを設定します。
例えば、200.200.200.48/29 を割り当てられた場合は、"200.200.200.49"を設定します。
また、割り当てられた複数アドレスを、PPPoE のインターフェースでしか使用しない場合は、網とFITELnet-F100 との間で輻輳を防止するために、未使用のアドレスはフィルタリングしておいて下さい。

前出の例の場合ですと、
Router(config)# access-list 100 permit ip any 200.200.200.49 0.0.0.0
Router(config)# access-list 100 deny ip any 200.200.200.48 0.0.0.7
Router(config)# interface pppoe 1
Router(config-if pppoe 1)# ip access-group 100 in
のように設定します。
コマンド設定の例
(!の行はコメントです。実際に入力する必要はありません。)
この設定を利用したい方は
拠点
!
!
! 特権ユーザモードに移行します。
!
Router> enable
Enter password: super ←パスワードを入力します。(実際は表示されない)

Router#
!
!
! 基本設定モードに移行します。
!
Router# configure terminal
Router(config)#
!
!
! LAN側IPアドレスを設定します。
!
Router(config)# interface lan 1
Router(config-if lan 1)# ip address 192.168.2.254 255.255.255.0
Router(config-if lan 1)# exit
!
!
! BRIインタフェース設定モードに移行します。
!
Router(config)# interface bri 1
Router(config-if bri 1)#
Router(config-if bri 1)# calling idle-timeout off
!                        F100のデフォルト値では、ISDN回線でのダイヤルアップ時に
!                        無通信時間が60秒をこえると、ダイヤルアップを切断します
!                        その機能を停止させます
Router(config-if bri 1)# exit
!
!
! dialerインタフェース設定モードに移行します。
!
Router(config)# interface dialer 1
Router(config-if dialer 1)#
!
!
! dialerの各種設定をします。
!
Router(config-if dialer 1)# dialer flets
!                           フレッツISDNを使用します
Router(config-if dialer 1)# dialer map name A-Provider 1492
!                                              任意の名称   発呼先電話番号
Router(config-if dialer 1)# dialer interface bri 1
!                           ダイヤルアップ接続にISDN回線を使用
Router(config-if dialer 1)# forced disconnect time off
!                           F100のデフォルト値では、ISDN回線にて連続通信時間が
!                           10時間を越えると強制的にダイヤルアップ接続を切断します
!                           その機能を停止させます
Router(config-if dialer 1)# exit
!
!
! デフォルトルートをdialer 1に設定します。
!
Router(config)# ip route 0.0.0.0 0.0.0.0 dialer 1
!
!
! プロバイダ接続用のIDとパスワードを設定します。
!
Router(config)# ppp hostname fitelF100 password fitelnet
!               接続相手に送信する、認証用ユーザ名、パスワードを設定
!
! NAT+の設定をします。
!
Router(config)# interface dialer 1
Router(config-if dialer 1)# ip nat inside source list 1 interface
Router(config-if dialer 1)# exit
!
!
! access-list に、NAT+変換前アドレスを登録します。
!
Router(config)# access-list 1 permit 192.168.2.0 0.0.0.255
!
! ProxyDNS機能の設定をします。
!
Router(config)# proxydns mode v4
!
!
! VPN機能を有効にします。
!
Router(config)# vpn enable
!
!
! VPN通信動作中の詳細なログを残す設定にします。
!
Router(config)# vpnlog enable
!
!
! Phase1ポリシーの設定を行ないます。
!
Router(config)# crypto isakmp policy 1
Router(config-isakmp)# negotiation-mode aggressive
Router(config-isakmp)# authentication prekey
Router(config-isakmp)# encryption aes 128
Router(config-isakmp)# group 2
Router(config-isakmp)# hash sha
Router(config-isakmp)# key ascii SECRET-VPN
Router(config-isakmp)# my-identity REMOTE
!                                    自分の名称の設定(この例ではuserfqdn名)
Router(config-isakmp)# peer-identity address 200.200.200.1
!                                       対向のセンター側F100のグローバルアドレス
Router(config-isakmp)# idtype-pre userfqdn
!                                   名称のフォーマットタイプ
Router(config-isakmp)# exit
!
!
! Phase2ポリシーの設定を行ないます。
!
Router(config)# ipsec transform-set P2-POLICY esp-aes-128 esp-sha-hmac
!
!
! VPNセレクタの設定を行ないます。
!
Router(config)# ipsec access-list 1 ipsec ip 192.168.2.0 0.0.0.255 192.168.1.0 0.0.0.255
Router(config)# ipsec access-list 64 bypass ip any any
Router(config)# crypto map CENTER 1
Router(config-crypto-map)# match address 1
Router(config-crypto-map)# set peer address 200.200.200.1
!                                     対向のセンター側F100のグローバルアドレス
Router(config-crypto-map)# set transform-set P2-POLICY
Router(config-crypto-map)# set security-association always-up
!                                                       常にSAを確立
Router(config-crypto-map)# exit
Router(config)# interface dialer 1
Router(config-if dialer 1)# crypto map CENTER
Router(config-if dialer 1)# exit
!
!
! 特権ユーザモードに戻ります。
!
Router(config)# end
!
!
! 設定を保存します。
!
Router# save SIDE-A.cfg
% saving working-config
% finished saving

Router#
!
!
! 設定を有効にするために再起動します。
!
Router# reset
Are you OK to cold start?(y/n) y
