設定例
4.FITELnet-F100でマルチルーティングを行う(URLによる振り分け)
概要
WAN側へ送信するURLを指定することにより、ルートを複数指定することができます。
補足・注意点

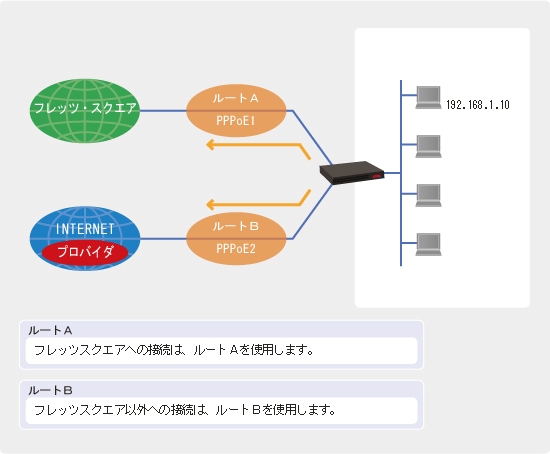

動作説明
ルートA フレッツスクエアへの接続は、ルートAを使用します。
ルートB フレッツスクエア以外への接続は、ルートBを使用します。
コマンド設定の例
(!の行はコメントです。実際に入力する必要はありません。)
この設定を利用したい方は
F100の設定
!
!
! 特権ユーザモードに移行します。
!
Router> enable
Enter password: super ←パスワードを入力します。(実際は表示されない)

Router#
!
!
! 基本設定モードに移行します。
!
Router# configure terminal
Router(config)#
!
!
! LAN側IPアドレスを設定します(設定例1を参照)。
!
Router(config)# interface lan 1
Router(config-if lan 1)# ip address 192.168.1.1 255.255.255.0
Router(config-if lan 1)# exit
!
Router(config)# access-list 99 permit any
Router(config)# proxydns mode both
Router(config)# service dhcp-server
!
!
! PPPoE1インタフェース設定モードに移行します。
!
Router(config)# interface pppoe 1
Router(config-if pppoe 1)#
!
!
! PPPoE1の各種設定をします。
!
Router(config-if pppoe 1)# ip nat inside source list 99 interface
Router(config-if pppoe 1)# pppoe server square
Router(config-if pppoe 1)# pppoe account guest@flets guest
Router(config-if pppoe 1)# exit
!
!
! PPPoE2インタフェース設定モードに移行します。
!
!
Router(config)# interface pppoe 2
Router(config-if pppoe 2)#
!
!
! PPPoE2の各種設定をします。
!
Router(config-if pppoe 2)# ip nat inside source list 99 interface
Router(config-if pppoe 2)# pppoe server pro1
Router(config-if pppoe 2)# pppoe account user@xxxx.ne.jp secret
Router(config-if pppoe 2)# pppoe type host
Router(config-if pppoe 2)# pppoe auth-accept auto
Router(config-if pppoe 2)# exit
!
!
! フレッツスクエア向けのマルチルートをPPPoE1に設定します。
!
Router(config)# multiroute static any url www.flets pppoe 1
!
!
! フレッツスクエアのDNSに対してスタティックルートを設定します。。
!
Router(config)# ip route xxx.xxx.xxx.xxx 255.255.255.255 pppoe 1
!
!
! デフォルトルートをルートBを通るように設定します。
!
Router(config)# ip route 0.0.0.0 0.0.0.0 pppoe 2
!
!
! 特権ユーザモードに戻ります。
!
Router(config)# end
!
!
! 設定を保存します。
!
Router# save SIDE-A.cfg
% saving working-config
% finished saving

Router#
!
!
! 設定を有効にするために再起動します。
!
Router# reset
Are you OK to cold start?(y/n) y
マルチルーティング機能に関する注意点
  1. 通常回線へのルートがダウンしている状態(PPPoE1がdisconnect状態でデフォルトルートがダウンしているような状態)では、マルチルーティング経路も通信不能です。
  2. マルチルーティング先がDHCPclient形態、BRI形態では使用することができません。
  3. URL指定のマルチルーティングの場合、DNSへのスタティックルートが必要です。
  4. URL指定のマルチルーティングの場合、DNSキャッシュ機能をoffにすることはできません。
  5. 暗号化対象データをマルチルーティングする形態はサポートしていません。
  6. マルチルーティング対象データをL3監視機能を使ってバックアップする形態はサポートしていません。
