設定例
1．Pre-shared Key (事前共有鍵)を利用する場合

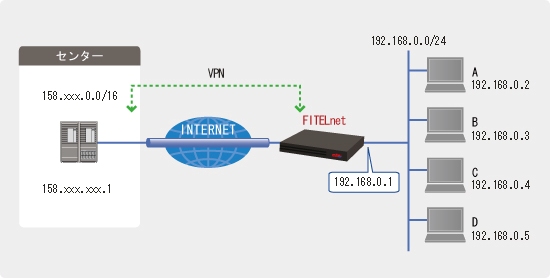

概要
VPNに関する設定例です。
インターネットに接続するための設定は、別途行ってください。
- VPNを行うインタフェースにPPPoE1を使用。
- IPsecはアグレッシブモードのため、PPPoE1に固定IPアドレスは不要です。
(センター側は固定IPアドレス158.0.0.1)
補足・注意点
設定データの例
| 設定内容 | 設定モード | 設定コマンド名 | 設定項目 | 入力値 | 備考 |
|---|---|---|---|---|---|
| VPN動作モード | 基本設定モード | vpn enable | VPNを使用するかどうか | enable | |
| VPN通信動作中のログ | 基本設定モード | vpnlog enable | 詳細なログを残すかどうか | enable | |
| Phase1ポリシーの設定 | 基本設定モード | crypto isakmp policy | ポリシー番号 | 1 | IKEポリシー設定モードに移行する |
| IKEポリシー設定モード | negotiation-mode | IKEネゴシエーションモード | aggressive | ||
| authentication | Phase1の認証方式 | prekey |
事前共有鍵方式 | ||
| encryption | 暗号化アルゴリズム | 3des | |||
| group | Diffie-Hellman Groupの指定 | 2 | |||
| hash | ハッシュアルゴリズム | sha | |||
| key | 文字列 | ascii | |||
| 鍵データ | SECRET-VPN | ||||
| my-identity | 自身のID | FITELnet-F100 | 文字列 | ||
| peer-identity address | VPNピアのIPアドレス | 158.0.0.1 | |||
| Phase2ポリシーの設定 | 基本設定モード | ipsec transform-set | Phase2ポリシー名称 | P2-POLICY | |
| 暗号化方式 | esp-3des | ||||
| 認証アルゴリズム | esp-sha-hmac | ||||
| VPNセレクタの設定 | 基本設定モード | ipsec access-list | ipsec access-list番号 | 10 | |
| 暗号化対象とする | ipsec | ||||
| プロトコル名 | ip | ||||
| 送信元 IPアドレス / Wildcardマスク | 192.168.0.0 0.0.0.255 | ||||
| 宛先 IPアドレス / Wildcardマスク | 158.0.0.0 0.0.255.255 | ||||
| crypto map | セレクタ名称（任意の名称） | Tokyo | VPNセレクタ設定モードに移行する | ||
| シーケンス番号 | 1 | ||||
| VPNセレクタ設定モード | match address | 適用するipsec access-listの番号 | 10 | ||
| set peer address | VPNピアのIPアドレス | 158.0.0.1 | |||
| set transform-set | 適用するPhase2ポリシー名称 | P2-POLICY | |||
| PPPoEインタフェース設定モード | crypto map | セレクタ名称 | Tokyo | インタフェースに適用 |
| ※ | ： | 各パラメータは一例です。 実際には対向のVPNピアと整合が取れている必要があります。 |
WEB設定の例
| 設定画面 | 設定項目 | 設定値 | 備考 | |
|---|---|---|---|---|
| VPNの設定 | VPN動作モード | ON | ||
| VPN通信動作中のイベントログ | 残す | |||
| 【送信】 | 送信ボタンを押します | |||
| VPNの設定 | VPN対象パケットの登録 | 優先度 | 10 | |
| 宛先指定 | IPアドレス指定 158.0.0.1/16 |
|||
| 送信元指定 | IPアドレス指定 192.168.0.0/24 |
|||
| プロトコル | IP | |||
| IPsec処理タイプ | IPsec処理して中継 | |||
| 【送信】 | 送信ボタンを押します | |||
| 暗号化ポリシーの登録 | 名前 | P2-POLICY | ||
| 暗号アルゴリズム | 3DES | |||
| 認証アルゴリズム | MHAC-SHA | |||
| 【送信】 | 送信ボタンを押します | |||
| IKEポリシーの登録 | ID | 1 | ||
| IKEポリシー認証アルゴリズム | Pre-shared Key(拡張認証なし) | |||
| 暗号化アルゴリズム | 3des | |||
| Diffie-Hellman Group | 2 | |||
| ハッシュアルゴリズム | sha | |||
| IKEネゴシエーションモード | aggressive | |||
| 鍵データ | アスキー SECRET-VPN |
|||
| 自身の名前 | FITELnet-F100 | |||
| VPNピアのIPアドレス | 158.0.0.1 | |||
| 【送信】 | 送信ボタンを押します | |||
| MAPの登録 | MAP名 | Tokyo | ||
| VPN対象パケット優先度 | 10 | |||
| VPNピアのIPアドレス | 158.0.0.1 | |||
| 暗号化ポリシー | P2-POLICY | |||
| 【送信】 | 送信ボタンを押します | |||
| インタフェースのMAP登録 PPPoE1のMAP登録 |
MAP名 | Tokyo | ||
| 【送信】 | 送信ボタンを押します | |||
| 装置の再起動 | 装置の再起動をする | 【送信】 | ※ | |
| ※ | ： | 設定を有効にするために、装置の再起動を行います。 |
コマンド設定の例
（!の行はコメントです。実際に入力する必要はありません。）
この設定を利用したい方は
! ! ! 特権ユーザモードに移行します。 ! Router> enable Enter password: super ←パスワードを入力します。（実際は表示されない） Router# ! ! ! 基本設定モードに移行します。 ! Router# configure terminal Router(config)# ! ! ! VPN機能を有効にします。 ! Router(config)# vpn enable ! ! ! VPN通信動作中の詳細なログを残す設定にします。 ! Router(config)# vpnlog enable ! ! ! Phase1ポリシーの設定を行ないます。 ! Router(config)# crypto isakmp policy 1 Router(config-isakmp)# authentication prekey Router(config-isakmp)# negotiation-mode aggressive Router(config-isakmp)# encryption 3des Router(config-isakmp)# group 2 Router(config-isakmp)# hash sha Router(config-isakmp)# key ascii SECRET-VPN Router(config-isakmp)# my-identity FITELnet-F100 Router(config-isakmp)# peer-identity address 158.0.0.1 Router(config-isakmp)# exit ! ! ! Phase2ポリシーの設定を行ないます。 ! Router(config)# ipsec transform-set P2-POLICY esp-3des esp-sha-hmac ! ! ! VPNセレクタの設定を行ないます。 ! Router(config)# ipsec access-list 10 ipsec ip 192.168.0.0 0.0.0.255 158.0.0.0 0.0.255.255 Router(config)# crypto map Tokyo 1 Router(config-crypto-map)# match address 10 Router(config-crypto-map)# set peer address 158.0.0.1 Router(config-crypto-map)# set transform-set P2-POLICY Router(config-crypto-map)# exit Router(config)# interface pppoe 1 Router(config-if pppoe 1)# crypto map Tokyo Router(config-if pppoe 1)# exit ! ! ! 特権ユーザモードに戻ります。 ! Router(config)# end ! ! ! 設定を保存します。 ! Router# save SIDE-A.cfg % saving working-config % finished saving ! ! ! 設定を有効にするために再起動します。 ! Router# reset Are you OK to cold start?(y/n) y
