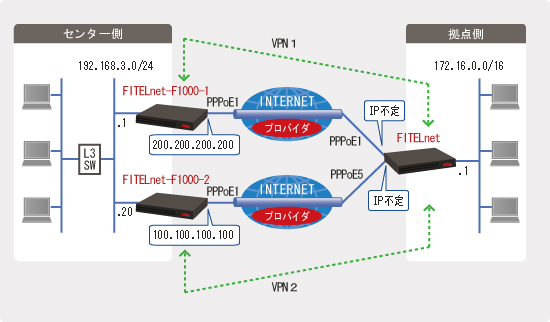

※センタ側2台のF1000をF100に置き換えても運用できます
※ |
比率は任意の整数値(0〜10)で設定できます。 (0と10が設定できるのは、F100はV01.10以降、F1000はV01.03以降のファームウェアとなります) 10:0とした場合は通常時0側にユーザデータは流れず、Active-Standbyになります。(keepaliveのICMPパケットは流れます) |
※ | Keepaliveにより、経路障害時にそのSAを消去します。SA-upルート機能と合わせ、自身のルーティングテーブルを動的に書き換えます。 |
センタ側F1000-1 PPPoE1 | 200.200.200.200 |
センタ側F1000-2 PPPoE1 | 100.100.100.100 |
拠点側F100 PPPoE1 | 指定なし |
拠点側F100 PPPoE5 | 指定なし |
IPsecの対象とする中継パケット |
any ⇔ 172.16.0.0/16 ※センタ側L3SWの背後の別セグメントからもVPN可能 |
IPsec Phase1ポリシー |
モード ・・・ Aggressiveモード 認証方式 ・・・ 事前共有鍵方式 暗号化方式 ・・・ AES 128 Diffie-Hellman ・・・ Group 2 ハッシュ方式 ・・・ SHA |
IPsec Phase2ポリシー |
暗号化方式 ・・・ AES 128 ハッシュ方式 ・・・ SHA |
IPsec負荷分散の比率 (PPPoE1:PPPoE5) |
2:1 ※1 (拠点側F100) |
L3SWの設定 |
RIP(Ver.2)を受信 ※F100、F1000のRIPはVer.2を使用(初期値) |
! ! ! 特権ユーザモードに移行します。 ! Router> enable Enter password: super ←パスワードを入力します。(実際は表示されない) Router# ! ! ! 基本設定モードに移行します。 ! Router# configure terminal Router(config)# ! ! ! LAN 側 IP アドレスを設定します。 ! Router(config)# interface lan 1 Router(config-if lan 1)# ip address 172.16.0.1 255.255.0.0 Router(config-if lan 1)# exit ! ! ! PPPoE1 の各種設定をします。 ! Router(config)# interface pppoe 1 Router(config-if pppoe 1)# pppoe server A-Provider Router(config-if pppoe 1)# pppoe account A-user@xxxx.ne.jp A-secret Router(config-if pppoe 1)# pppoe type host Router(config-if pppoe 1)# crypto map MAP1 Router(config-if pppoe 1)# exit ! ! ! PPPoE5 の各種設定をします。 ! Router(config)# interface pppoe 5 Router(config-if pppoe 5)# pppoe server B-Provider Router(config-if pppoe 5)# pppoe account B-user@xxxx.ne.jp B-secret Router(config-if pppoe 5)# pppoe type host Router(config-if pppoe 5)# crypto map MAP2 Router(config-if pppoe 5)# exit ! ! ! ルート情報を設定します。 ! Router(config)# ip route 200.200.200.200 255.255.255.255 pppoe 1 Router(config)# ip route 100.100.100.100 255.255.255.255 pppoe 5 ! ! ! DHCPサーバ機能を設定します。 ! Router(config)# service dhcp-server Router(config)# ip dhcp pool lan1 *6 Router(config-dhcp-pool)# default-router 172.16.0.1 Router(config-dhcp-pool)# exit ! ! ! 暗号化を使用する設定します。 ! Router(config)# vpn enable Router(config)# vpnlog enable ! Router(config)# crypto isakmp policy 1 Router(config-isakmp)# authentication prekey Router(config-isakmp)# encryption aes 128 Router(config-isakmp)# group 2 Router(config-isakmp)# hash sha Router(config-isakmp)# key ascii furukawa Router(config-isakmp)# negotiation-mode aggressive Router(config-isakmp)# my-identity KYOTEN1-1 Router(config-isakmp)# peer-identity address 200.200.200.200 Router(config-isakmp)# keepalive icmp always-send ! icmp(ping)により常時keepaliveを行う Router(config-isakmp)# keepalive-icmp peer-address 192.168.3.1 ! 監視先アドレスの設定 Router(config-isakmp)# keepalive-icmp source-interface lan 1 ! 送信元IPアドレスをLAN側IPアドレスとして、VPNトンネルを通して ! keepaliveを行う Router(config-isakmp)# keepalive-icmp multi-path interface pppoe 1 *1 ! keepaliveの送信インタフェースの設定 Router(config-isakmp)# exit ! Router(config)# crypto isakmp policy 2 Router(config-isakmp)# authentication prekey Router(config-isakmp)# encryption aes 128 Router(config-isakmp)# group 2 Router(config-isakmp)# hash sha Router(config-isakmp)# key ascii furukawa Router(config-isakmp)# negotiation-mode aggressive Router(config-isakmp)# my-identity KYOTEN1-2 Router(config-isakmp)# peer-identity address 100.100.100.100 Router(config-isakmp)# keepalive-icmp peer-address 192.168.3.20 Router(config-isakmp)# keepalive-icmp source-interface lan 1 Router(config-isakmp)# keepalive-icmp multi-path interface pppoe 5 *1 Router(config-isakmp)# keepalive icmp always-send Router(config-isakmp)# exit ! Router(config)# ipsec transform-set P2-POLICY esp-aes-128 esp-sha-hmac ! Router(config)# ipsec access-list 10 ipsec ip 172.16.0.0 0.0.255.255 any ! センタ側LANのネットワークアドレスを任意 ! →L3SWの内側のネットワークを問わない Router(config)# ipsec access-list 64 bypass ip any any ! Router(config)# crypto map MAP1 1 Router(config-crypto-map)# match address 10 multi-path balance 2 *2 ! 比率2で負荷分散 Router(config-crypto-map)# set peer address 200.200.200.200 Router(config-crypto-map)# set transform-set P2-POLICY Router(config-crypto-map)# set security-association always-up ! 常時SAを維持 Router(config-crypto-map)# sa-up route interface pppoe 1 *3 ! SAの確立を契機としてセンタ側LAN(any)へのルート情報を登録し、 ! nexthopをpppoe1とする Router(config-crypto-map)# exit ! Router(config)# crypto map MAP2 2 Router(config-crypto-map)# match address 10 multi-path balance 1 *2 ! 比率1で負荷分散 Router(config-crypto-map)# set peer address 100.100.100.100 Router(config-crypto-map)# set transform-set P2-POLICY Router(config-crypto-map)# set security-association always-up Router(config-crypto-map)# sa-up route interface pppoe 5 *3 Router(config-crypto-map)# exit ! ! ! 特権ユーザモードに戻ります。 ! Router(config)# end ! ! ! 設定を保存します。 ! Router# save SIDE-A.cfg % saving working-config % finished saving Router# ! ! ! 設定を有効にするために再起動します。 ! Router# reset Are you OK to cold start?(y/n) y
*1 : |
pppoe 1 や pppoe 5 ではなく、ewan 1 や ewan 2 でアドレスをマニュアル設定している場合は、次のように設定します。
|
*2 : | F100ではV01.10以降、F1000ではV01.03以降のファームウェアから、どちらかの比率を0に設定できるようになりました。負荷分散の比率は送信方向のパケットに対してのみ機能します。 |
*3 : |
pppoe 1 や pppoe 5 ではなく、ewan 1 や ewan 2 でアドレスをマニュアル設定している場合は、次のように設定します。
|
*6 : |
FITELnet F200/F2000では、コマンド書式が変更になっており、下記の様なコマンドとなります。 Router(config)# ip dhcp pool lan 1 |
! ! ! 特権ユーザモードに移行します。 ! Router> enable Enter password: super ←パスワードを入力します。(実際は表示されない) Router# ! ! ! 基本設定モードに移行します。 ! Router# configure terminal Router(config)# ! Router(config)# hostname F1000-1 F1000-1(config)# ! ! ! LAN 側 IP アドレスを設定します。 ! F1000-1(config)# interface lan 1 F1000-1(config-if lan 1)# ip address 192.168.3.1 255.255.255.0 F1000-1(config-if lan 1)# exit ! ! ! PPPoE1 の各種設定をします。 ! F1000-1(config)# interface pppoe 1 F1000-1(config-if pppoe 1)# crypto map MAP1 F1000-1(config-if pppoe 1)# pppoe server test F1000-1(config-if pppoe 1)# pppoe account zyx@furukawa.co.jp zyx F1000-1(config-if pppoe 1)# pppoe type host F1000-1(config-if pppoe 1)# ip address 200.200.200.200 F1000-1(config-if pppoe 1)# exit ! ! ! RIP の各種設定をします。 ! F1000-1(config)# router rip F1000-1(config-rip)# network lan 1 F1000-1(config-rip)# redistribute local-prot1 route-map AAA ! sa-upルートで学習した経路情報をRIPで広告(ルートMAP「AAA」を適用) F1000-1(config-rip)# exit ! F1000-1(config)# route-map AAA permit 1 F1000-1(config-rmap AAA permit 1)# set metric 6 ! RIPで広告するメトリック値を6に設定 F1000-1(config-rmap AAA permit 1)# exit ! ! ! 暗号化を使用する設定します。 ! F1000-1(config)# vpn enable ewan 1 F1000-1(config)# vpnlog enable ! F1000-1(config)# crypto isakmp policy 1 F1000-1(config-isakmp)# authentication prekey F1000-1(config-isakmp)# encryption aes 128 F1000-1(config-isakmp)# group 2 F1000-1(config-isakmp)# hash sha F1000-1(config-isakmp)# keepalive icmp always-send F1000-1(config-isakmp)# keepalive-icmp peer-address 172.16.0.1 F1000-1(config-isakmp)# keepalive-icmp source-interface lan 1 F1000-1(config-isakmp)# keepalive-icmp multi-path interface pppoe 1 F1000-1(config-isakmp)# key ascii furukawa F1000-1(config-isakmp)# peer-identity host KYOTEN1-1 F1000-1(config-isakmp)# tunnel-route interface pppoe 1 *4 F1000-1(config-isakmp)# exit ! F1000-1(config)# ipsec transform-set P2-POLICY esp-aes-128 esp-sha-hmac ! F1000-1(config)# ipsec access-list 10 ipsec ip any 172.16.0.0 0.0.255.255 F1000-1(config)# ipsec access-list 64 bypass ip any any ! F1000-1(config)# crypto map MAP1 1 F1000-1(config-crypto-map)# match address 10 F1000-1(config-crypto-map)# set peer host KYOTEN1-1 F1000-1(config-crypto-map)# set transform-set P2-POLICY F1000-1(config-crypto-map)# sa-up route interface pppoe 1 local-prot1 100 ! 自身の経路情報にディスタンス値100として登録 F1000-1(config-crypto-map)# exit ! ! ! 特権ユーザモードに戻ります。 ! F1000-1(config)# end ! ! ! 設定を保存します。 ! F1000-1# save SIDE-A.cfg % saving working-config % finished saving F1000-1# ! ! ! 設定を有効にするために再起動します。 ! F1000-1# reset Are you OK to cold start?(y/n) y
*4 : | ファームウェアバージョンが、F100ではV01.09以降、F1000ではV01.02以降で設定可能です。アグレッシブモードの場合のみ動作します。 |
! ! ! 特権ユーザモードに移行します。 ! Router> enable Enter password: super ←パスワードを入力します。(実際は表示されない) Router# ! ! ! 基本設定モードに移行します。 ! Router# configure terminal Router(config)# ! Router(config)# hostname F1000-2 F1000-2(config)# ! ! ! LAN 側 IP アドレスを設定します。 ! F1000-2(config)# interface lan 1 F1000-2(config-if lan 1)# ip address 192.168.3.20 255.255.255.0 F1000-2(config-if lan 1)# exit ! ! ! PPPoE1 の各種設定をします。 ! F1000-2(config)# interface pppoe 1 F1000-2(config-if pppoe 1)# crypto map map2 F1000-2(config-if pppoe 1)# pppoe server test2 F1000-2(config-if pppoe 1)# pppoe account xyz@furukawa.co.jp xyz F1000-2(config-if pppoe 1)# pppoe type host F1000-2(config-if pppoe 1)# ip address 100.100.100.100 F1000-2(config-if pppoe 1)# exit ! ! ! RIP の各種設定をします。 ! F1000-2(config)# router rip F1000-2(config-rip)# network lan 1 F1000-2(config-rip)# redistribute local-prot2 route-map AAA ! sa-upルートで学習した経路情報をRIPで広告(ルートMAP「AAA」を適用) F1000-2(config-rip)# exit ! F1000-2(config)# route-map AAA permit 1 F1000-2(config-rmap AAA permit 1)# set metric 10 ! RIPで広告するメトリック値を10に設定 F1000-2(config-rmap AAA permit 1)# exit ! ! ! 暗号化を使用する設定します。 ! F1000-2(config)# vpn enable ewan 1 F1000-2(config)# vpnlog enable ! F1000-2(config)# crypto isakmp policy 1 F1000-2(config-isakmp)# authentication prekey F1000-2(config-isakmp)# encryption aes 128 F1000-2(config-isakmp)# group 2 F1000-2(config-isakmp)# hash sha F1000-2(config-isakmp)# keepalive icmp always-send F1000-2(config-isakmp)# keepalive-icmp peer-address 172.16.0.1 F1000-2(config-isakmp)# keepalive-icmp source-interface lan 1 F1000-2(config-isakmp)# keepalive-icmp multi-path interface pppoe 1 F1000-2(config-isakmp)# key ascii furukawa F1000-2(config-isakmp)# peer-identity host KYOTEN1-2 F1000-2(config-isakmp)# tunnel-route interface pppoe 1 *5 F1000-2(config-isakmp)# exit ! F1000-2(config)# ipsec transform-set P2-POLICY esp-aes-128 esp-sha-hmac ! F1000-2(config)# ipsec access-list 10 ipsec ip any 172.16.0.0 0.0.255.255 F1000-2(config)# ipsec access-list 64 bypass ip any any ! F1000-2(config)# crypto map map2 1 F1000-2(config-crypto-map)# match address 10 F1000-2(config-crypto-map)# set peer host KYOTEN1-2 F1000-2(config-crypto-map)# set transform-set P2-POLICY F1000-2(config-crypto-map)# sa-up route interface pppoe 1 local-prot2 150 ! 自身の経路情報にディスタンス値150として登録 F1000-2(config-crypto-map)# exit ! ! ! 特権ユーザモードに戻ります。 ! F1000-2(config)# end F1000-2# ! ! ! 設定を保存します。 ! F1000-2# save SIDE-A.cfg % saving working-config % finished saving F1000-2# ! ! ! 設定を有効にするために再起動します。 ! F1000-2# reset Are you OK to cold start?(y/n) y
*5 : | ファームウェアバージョンが、F100ではV01.09以降、F1000ではV01.02以降で設定可能です。アグレッシブモードの場合のみ動作します。 |
