設定例
4. DHCPリレーエージェント機能
概要
補足・注意点

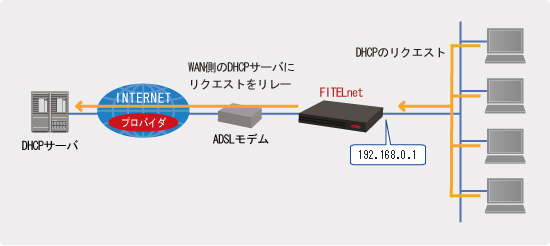

DHCPリレーエージェント機能
設定データの例
設定内容 設定モード 設定コマンド名 設定項目 入力値 備考
LAN側IPアドレス LANインタフェース設定モード ip address LAN側IPアドレス 192.168.0.1 設定例1を参照
サブネットマスク 255.255.255.0
DHCPリレーサービス 基本設定モード service-dhcp-relayagent DHCPリレーエージェント機能を使用 -
DHCPサーバ指定 LANインタフェース設定モード ip helper-address リレー先のDHCPサーバ 192.168.100.1 4つまで指定可能

DHCPリレーエージェント機能を使用する場合、DHCPサーバからF100のLAN側アドレス(この例だと192.168.0.1)を宛先とした通信が可能である必要があります。
従って、

F100でリレーパケットをNATしている。
あるいは、F100からDHCPサーバまでの経路上に、リレーパケットをNATする装置がある。

ような場合、動作しないことがあります。

コマンド設定の例
(!の行はコメントです。実際に入力する必要はありません。)
この設定を利用したい方は
!
!
! 特権ユーザモードに移行します。
!
Router> enable
Enter password: super ←パスワードを入力します(実際は表示されません)。

Router#
!
!
! 基本設定モードに移行します。
!
Router# configure terminal
Router(config)#
!
!
! LAN側IPアドレスを設定します(設定例1を参照)。
!
Router(config)# interface lan 1
Router(config-if lan 1)# ip address 192.168.0.1 255.255.255.0
Router(config-if lan 1)# exit
!
!
! DHCPリレーサービスの使用を設定します。
!
Router(config)# service dhcp-relayagent
!
!
! LANインタフェース設定モードに移行します。
!
Router(config)# interface lan 1
!
!
! リレー先のDHCPサーバを登録します。
!
Router(config-if lan 1)# ip helper-address 192.168.100.1
!
!
! 基本設定モードに戻ります。
!
Router(config-if lan 1)# exit
!
!
! 特権ユーザモードに戻ります。
!
Router(config)# end
!
!
! 設定を保存します。
!
Router# save SIDE-A.cfg
% saving working-config
% finished saving

Router#
!
!
! 設定を有効にするために再起動します。
!
Router# reset
Are you OK to cold start?(y/n) y
