設定例
1. ダイヤルアップ接続 プロバイダに接続する
（F100 BRIのみ対応）
（F100 BRIのみ対応）

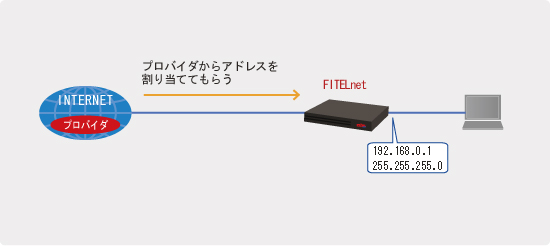

概要
補足・注意点
設定データの例
| 設定内容 | 設定モード | 設定コマンド名 | 設定項目 | 入力値 | 備考 |
|---|---|---|---|---|---|
| LAN側IPアドレス | LANインタフェース設定モード | ip address | LAN側IPアドレス | 192.168.0.1 | 設定例1を参照 |
| サブネットマスク | 255.255.255.0 | ||||
| dialerインタフェース | dialerインタフェース設定モード | dialer map | 接続相手名称 | A-Provider | わかりやすい名称 |
| デフォルトルート | 基本設定モード | ip route | デフォルトルートをdialer 1にする | 0.0.0.0 0.0.0.0 dialer 1 | |
| ProxyDNS機能 | 基本設定モード | proxydns mode | IPv4のProxyDNS機能を使用する | v4 | |
| proxydns default name-server v4 | プライマリDNSサーバ | 1.1.1.1 | プロバイダから指定されたアドレスを設定します | ||
| セカンダリDNSサーバ | 2.2.2.2 | ||||
| 認証用ID、パスワード | 基本設定モード | ppp hostname | プロバイダ接続認証用のID | fitelF100 | |
| パスワード | fitelnet | ||||
| NAT+を使用する | NAT変換範囲（LAN側） | access-list | 変換前のアドレス範囲 | 99 permit any | |
| dialerインタフェース設定モード | ip nat inside source | NAT変換ルールの指定 | list 99 interface | ||
| DHCPサーバ機能 | 基本設定モード | service dhcp-server | DHCPサーバ機能を使用する | service dhcp-server | |
| DHCP設定モード | dns-server | DNSサーバのIPアドレス | 0.0.0.0 | ※1 | |
| default-router | デフォルトルータのIPアドレス | 0.0.0.0 | ※1 |
| ※1 | ： | 0.0.0.0 を指定した場合は、自身の LAN 側の IP アドレスを通知します。 |
WEB設定の例
| 設定画面 | 設定項目 | 設定値 | 備考 | |
|---|---|---|---|---|
| インタフェース設定 | LAN側設定 | LAN側IPアドレス | 192.168.0.1 | |
| サブネットマスク | 255.255.255.0 | |||
| DHCPサーバ機能 | 使用しない | |||
| 【送信】 | 送信ボタンを押します | |||
| ルーティングプロトコルの設定 | スタティックルーティング | 通信先指定 | 0.0.0.0/0 | |
| 中継先指定 | ||||
| インタフェース指定 | DIALER1 | |||
| 【送信】 | 送信ボタンを押します | |||
| 各種機能 | 簡易DNS | 簡易DNS機能 | IPv4のみ | |
| 【送信】 | 送信ボタンを押します | |||
| 中継先DNS IPアドレス | プライマリアドレス 1.1.1.1 |
|||
| セカンダリアドレス 2.2.2.2 |
||||
| 【送信】 | 送信ボタンを押します | |||
| DHCPサーバ機能 | DHCPサーバ機能 | 使用する | ||
| 【送信】 | 送信ボタンを押します | |||
| LAN1の設定 デフォルトゲートウェイの通知 |
する | |||
| デフォルトゲートウェイのIPアドレス | 0.0.0.0 | ※1 | ||
| DNSサーバアドレスの通知 | する | |||
| プライマリDNSアドレス | 0.0.0.0 | ※1 | ||
| 【送信】 | 送信ボタンを押します | |||
| ダイヤルアップ関連 | 自身の認証IDとパスワードの登録 | 認証ID | fitelF100 | IDは一例です |
| パスワード | fitelnet | パスワードは一例です | ||
| 【送信】 | 送信ボタンを押します | |||
| ダイヤルアップ回線接続先の登録 ダイヤラー1の設定 |
NAT動作モード | NAT+ | ||
| 接続相手の名称 | A-Provider | わかりやすい名称 | ||
| 接続相手の電話番号 | 03777777 | |||
| 【送信】 | 送信ボタンを押します | |||
| ISDNに関する設定 | 発信時の無通信監視時間 | 監視する 60 |
||
| 【送信】 | 送信ボタンを押します | |||
| 装置の再起動 | 装置の再起動をする | 【送信】 | ※2 | |
| ※1 | ： | 0.0.0.0 を指定した場合は、自身の LAN 側の IP アドレスを通知します。 |
| ※2 | ： | 設定を有効にするために、装置の再起動を行います。 |
コマンド設定の例
（!の行はコメントです。実際に入力する必要はありません。）
この設定を利用したい方は
! ! ! 特権ユーザモードに移行します。 ! Router> enable Enter password: super ←パスワードを入力します。（実際は表示されない） Router# ! ! ! 基本設定モードに移行します。 ! Router# configure terminal Router(config)# ! ! ! LAN 側 IP アドレスを設定します。 ! Router(config)# interface lan 1 Router(config-if lan 1)# ip address 192.168.0.1 255.255.255.0 Router(config-if lan 1)# exit ! ! ! BRI インタフェースの設定をします。 ! Router(config)# interface bri 1 Router(config-if bri 1)# calling idle-timeout 60 Router(config-if bri 1)# exit ! ! ! dialer の各種設定をします。 ! Router(config)# interface dialer 1 Router(config-if dialer 1)# dialer map name A-Provider 037777777 Router(config-if dialer 1)# dialer interface bri 1 Router(config-if dialer 1)# exit ! ! ! デフォルトルートを dialer 1 に設定します。 ! Router(config)# ip route 0.0.0.0 0.0.0.0 dialer 1 ! ! ! プロバイダ接続用のIDとパスワードを設定します。 ! Router(config)# ppp hostname fitelF100 password fitelnet ! ! ! NAT+ の設定をします。 ! Router(config)# access-list 99 permit any Router(config)# interface dialer 1 Router(config-if dialer 1)# ip nat inside source list 99 interface Router(config-if dialer 1)# exit ! ! ! ProxyDNS 機能を利用する設定をします。 ! Router(config)# proxydns mode v4 ! ! ! ProxyDNS 機能を利用する場合の、中継先 DNS サーバの IP アドレスを設定します。*1 ! Router(config)# proxydns default name-server v4 1.1.1.1 2.2.2.2 ! ! ! DHCP サーバ機能を利用する設定をします。 ! Router(config)# service dhcp-server ! ! ! LAN インタフェースにおいて DHCP で通知する情報を設定します。 ! Router(config)# ip dhcp pool lan1 Router(config-dhcp-pool)# dns-server 0.0.0.0 *2 Router(config-dhcp-pool)# default-router 0.0.0.0 *2 Router(config-dhcp-pool)# exit ! ! ! 特権ユーザモードに戻ります。 ! Router(config)# end ! ! ! 設定を保存します。 ! Router# save SIDE-A.cfg % saving working-config % finished saving Router# ! ! ! 設定を有効にするために再起動します。 ! Router# reset Are you OK to cold start?(y/n) y
| *1 | : | DNS サーバのアドレスを設定しておかないと、ドメイン名指定した場合に自動発呼することができません。 |
| *2 | : | 0.0.0.0 を指定した場合、自身の LAN 側の IP アドレスを通知します。 |
