3．ダイヤルアップ接続 コールバック機能を使う
（F100 BRIのみ対応）
（F100 BRIのみ対応）

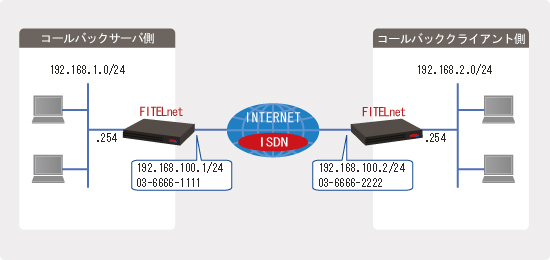

概要
補足・注意点
動作説明
- F100BRIのダイヤルアップ接続で、コールバック機能を使うことができます。
- コールバックの方式としては、CBCP（番号通知あり）、CBCP（番号通知なし）、無課金の３つをサポートしています。
- CBCP（番号通知あり）、CBCP（番号通知なし）の場合、最初のリクエストの際にクライアント側に課金が発生します。
- 無課金コールバックの場合、クライアント側に課金は発生しませんが、対向の装置が弊社のFITELnet-E20/30、MUCHOシリーズなどに限定されます。
- コールバックの方式は、対向の装置同士で一致している必要があります。
- コールバックはMPには対応していません。
コマンド設定の例
（!の行はコメントです。実際に入力する必要はありません。）
この設定を利用したい方は
コールバッククライアント側F100の設定
! ! ! 特権ユーザモードに移行します。 ! Router> enable Enter password: super ←パスワードを入力します。（実際は表示されない） Router# ! ! ! 基本設定モードに移行します。 ! Router# configure terminal Router(config)# ! ! ! LAN側IPアドレスを設定します。 ! Router(config)# interface lan 1 Router(config-if lan 1)# ip address 192.168.2.254 255.255.255.0 Router(config-if lan 1)# exit ! ! ! BRIインタフェースの設定をします。 ! Router(config)# interface bri 1 Router(config-if bri 1)# callback requestnumber 0366662222 ! CBCPで相手に通知する番号を設定します ! （callback request pppの場合に必要な設定）。 Router(config-if bri 1)# exit ! ! ! dialerの各種設定をします。 ! Router(config)# interface dialer 1 Router(config-if dialer 1)# callback request ppp ! CBCPで相手に番号を通知する場合、pppと設定します。 ! CBCPで相手に番号を通知しない場合、dialerと設定します。 ! 無課金コールバックの場合、idと設定します。 ! 対向の装置と方式が一致している必要があります。 Router(config-if dialer 1)# dialer map ip broadcast name center 0366661111 ! 相手をPPPで認証する場合、nameには相手のIDを設定します。 ! また、ここに書かれた番号が発呼先となりますが、 ! 着呼時には相手の発番チェックにも使われます。 Router(config-if dialer 1)# dialer interface bri 1 Router(config-if dialer 1)# ip address 192.168.100.2 255.255.255.0 Router(config-if dialer 1)# ppp authentication chap ! 着呼時に相手をchapで認証します。 Router(config-if dialer 1)# exit ! ! ! デフォルトルートをdialer 1に設定します。 ! Router(config)# ip route 0.0.0.0 0.0.0.0 dialer 1 ! ! ! 接続相手を認証する場合のIDとパスワードを設定します。 ! Router(config)# username center password f100center ! このIDをdialer mapのnameとして設定する必要があります。 ! ! ! 自身が認証される場合のIDとパスワードを設定します。 ! Router(config)# ppp hostname kyoten password f100kyoten ! ! ! 特権ユーザモードに戻ります。 ! Router(config)# end ! ! ! 設定を保存します。 ! Router# save SIDE-A.cfg % saving working-config % finished saving Router# ! ! ! 設定を有効にするために再起動します。 ! Router# reset Are you OK to cold start?(y/n) y
コマンド設定の例
（!の行はコメントです。実際に入力する必要はありません。）
この設定を利用したい方は
コールバックセンター側F100の設定
! ! ! 特権ユーザモードに移行します。 ! Router> enable Enter password: super ←パスワードを入力します。（実際は表示されない） Router# ! ! ! 基本設定モードに移行します。 ! Router# configure terminal Router(config)# ! ! ! LAN側IPアドレスを設定します。 ! Router(config)# interface lan 1 Router(config-if lan 1)# ip address 192.168.1.254 255.255.255.0 Router(config-if lan 1)# exit ! ! ! BRIインタフェースの設定をします。 ! Router(config)# interface bri 1 Router(config-if bri 1)# exit ! ! ! dialerの各種設定をします。 ! Router(config)# interface dialer 1 Router(config-if dialer 1)# callback permit ppp ! CBCPで相手から番号を通知される場合、pppと設定します。 ! CBCPで相手から番号を通知されない場合、dialerと設定します。 ! → この場合、次のdialer mapに書かれた番号に ! コールバックします。 ! 無課金コールバックの場合、idと設定します。 ! 対向の装置と方式が一致している必要があります。 Router(config-if dialer 1)# dialer map ip broadcast name kyoten 0366662222 Router(config-if dialer 1)# dialer interface bri 1 Router(config-if dialer 1)# ip address 192.168.100.1 255.255.255.0 Router(config-if dialer 1)# ppp authentication chap ! CBCPの場合、リクエストがあった時に、 ! papまたはchapで相手を認証する必要があります。 Router(config-if dialer 1)# exit ! ! ! デフォルトルートをdialer 1に設定します。 ! Router(config)# ip route 0.0.0.0 0.0.0.0 dialer 1 ! ! ! 接続相手を認証する場合のIDとパスワードを設定します。 ! Router(config)# username kyoten password f100kyoten ! ! ! 自身が認証される場合のIDとパスワードを設定します。 ! Router(config)# ppp hostname center password f100center ! ! ! 特権ユーザモードに戻ります。 ! Router(config)# end ! ! ! 設定を保存します。 ! Router# save SIDE-A.cfg % saving working-config % finished saving Router# ! ! ! 設定を有効にするために再起動します。 ! Router# reset Are you OK to cold start?(y/n) y
