設定例
4．MP でダイヤルアップ接続する

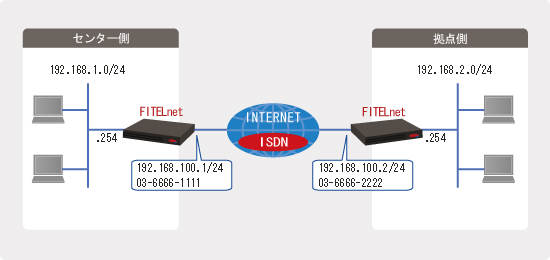

概要
補足・注意点
動作説明
- F100 BRI のダイヤルアップ接続で、MP 接続が利用できます。
- MP 接続の場合、コールバックを利用することはできません。
- MP時でも、回線上は2B合わせて最大で90kbps程度のスループットとなります。
コマンド設定の例
（!の行はコメントです。実際に入力する必要はありません。）
この設定を利用したい方は
拠点のF100
! ! ! 特権ユーザモードに移行します。 ! Router> enable Enter password: super ←パスワードを入力します。（実際は表示されない） Router# ! ! ! 基本設定モードに移行します。 ! Router# configure terminal Router(config)# ! ! ! LAN 側 IP アドレスを設定します。 ! Router(config)# interface lan 1 Router(config-if lan 1)# ip address 192.168.2.254 255.255.255.0 Router(config-if lan 1)# exit ! ! ! BRI インタフェースの設定をします。 ! Router(config)# interface bri 1 *1 Router(config-if bri 1)# calling idle-timeout 60 *2 Router(config-if bri 1)# ppp multilink *3 Router(config-if bri 1)# exit ! ! ! dialer インターフェースの各種設定をします。 ! Router(config)# interface dialer 1 Router(config-if dialer 1)# forced disconnect time 600 *2 Router(config-if dialer 1)# dialer map ip broadcast name center 0366661111 ! 相手をPPPで認証する場合、nameには相手のIDを設定します。 Router(config-if dialer 1)# dialer interface bri 1 Router(config-if dialer 1)# ip address 192.168.100.2 255.255.255.0 Router(config-if dialer 1)# ppp authentication pap *4 Router(config-if dialer 1)# exit ! ! ! 接続相手を認証する場合のIDとパスワードを設定します。 ! Router(config)# username center password pass-center ! このIDをdialer mapのnameとして設定する必要があります。 ! ! ! 自身が認証される場合のIDとパスワードを設定します。 ! Router(config)# ppp hostname kyoten password pass-kyoten ! ! ! デフォルトルートを dialer 1 に向けます。 ! Router(config)# ip route 0.0.0.0 0.0.0.0 dialer 1 ! ! ! 特権ユーザモードに戻ります。 ! Router(config)# end ! ! ! 設定を保存します。 ! Router# save SIDE-A.cfg % saving working-config % finished saving Router# ! ! ! 設定を有効にするために再起動します。 ! Router# reset Are you OK to cold start?(y/n) y
| *1 | : | V01.19(01) 以降および Ver 2 系のファームウェアで ISDN 回線を利用する場合、1B しか使用せず、アイドルタイマーなどの設定をしない場合でも、下記の設定が必須となります。 interface bri 1 exit |
| *2 | : | forced disconnect time で設定する強制切断タイマーは、MP で接続している間は、倍にカウントされます。30 分間 MP で接続していた場合、60 分とカウントされます。 一方、calling idle-timeout で設定する無通信監視タイマーは倍にカウントされることはなく、MP 接続の場合でも指定した時間で切断されます。 なお、ここでは説明のため、コマンドを書いていますが、どちらもデフォルト値の設定となりますので、デフォルト値から変更する必要がなければ、特に設定する必要はありません。 |
| *3 | : | デフォルトの設定では、1B の回線使用率が 90% を超えると MP 接続を開始し、回線使用率が 60% を下回ると MP 接続を停止します。 ただし、デフォルトでは、一旦 MP 接続に移行すると、回線使用率にかかわらず 150 秒間は、MP 接続を維持します。 常時 MP 接続としておきたい場合には、下記の設定を追加します。 interface bri 1 ppp bap threshold 0 0 |
| *4 | : | F100 で MP 接続を利用する場合、PAP 認証とすることが必須となります。 CHAP 認証や認証なしでは MP 接続を利用できません。 |
コマンド設定の例
（!の行はコメントです。実際に入力する必要はありません。）
この設定を利用したい方は
センターのF100
! ! ! 特権ユーザモードに移行します。 ! Router> enable Enter password: super ←パスワードを入力します。（実際は表示されない） Router# ! ! ! 基本設定モードに移行します。 ! Router# configure terminal Router(config)# ! ! ! LAN側IPアドレスを設定します。 ! Router(config)# interface lan 1 Router(config-if lan 1)# ip address 192.168.1.254 255.255.255.0 Router(config-if lan 1)# exit ! ! ! BRIインタフェースの設定をします。 ! Router(config)# interface bri 1 Router(config-if bri 1)# ppp multilink Router(config-if bri 1)# exit ! ! ! dialerの各種設定をします。 ! Router(config)# interface dialer 1 Router(config-if dialer 1)# dialer map ip broadcast name kyoten 0366662222 Router(config-if dialer 1)# dialer interface bri 1 Router(config-if dialer 1)# ip address 192.168.100.1 255.255.255.0 Router(config-if dialer 1)# ppp authentication pap Router(config-if dialer 1)# exit ! ! ! 接続相手を認証する場合のIDとパスワードを設定します。 ! Router(config)# username kyoten password pass-kyoten ! ! ! 自身が認証される場合のIDとパスワードを設定します。 ! Router(config)# ppp hostname center password pass-center ! ! ! デフォルトルートを dialer 1 に向けます。 ! Router(config)# ip route 0.0.0.0 0.0.0.0 dialer 1 ! ! ! 特権ユーザモードに戻ります。 ! Router(config)# end ! ! ! 設定を保存します。 ! Router# save SIDE-A.cfg % saving working-config % finished saving Router# ! ! ! 設定を有効にするために再起動します。 ! Router# reset Are you OK to cold start?(y/n) y
