設定例

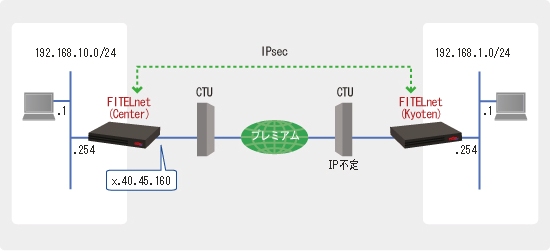

4. センタ(IP固定)、拠点(IP不定) PPPoEで接続
概要

アクセス回線としてNTT西日本のフレッツ・光プレミアムを利用した環境において、FITELnet-Fシリーズ(F40を除く)でIPsecを行うための設定例について記載致します。

  • PPPoEにより接続します
  • IPsecのAggressive modeにて接続します
  • IPsec以外に各拠点から直接、平文でのインターネットへの接続を可能とします
  • 本接続において、加入者網終端装置(CTU)の設定変更が必要です
    (本文の後半に設定手順を記載してあります)
補足・注意点
動作説明
その他情報
使用機器
  • F100(Center) ※FITELnet-Fシリーズ(F40を除く)であれば同様に使用可能です
  • F100(Kyoten) ※FITELnet-Fシリーズ(F40を除く)であればも同様に使用可能です
  • CTU:加入者網終端装置 2004W(S) 住友電工製
使用サービス
  • Center側には各プロバイダのIP1固定アドレスサービス、Kyoten側にはIPアドレス不定のサービスを利用します
コマンド設定の例
(!の行はコメントです。実際に入力する必要はありません。)
この設定を利用したい方は
設定例 F100(Center)側
!
!
! 特権ユーザモードに移行します。
!
Router> enable
Enter password: super ←パスワードを入力します。(実際は表示されない)

Router#
!
!
! 基本設定モードに移行します。
!
Router# configure terminal
Router(config)#
!
!
! ホスト名をCenterとします。
!
Router(config)# hostname Center
Center(config)#
!
!
! LANインタフェースのIPアドレス/サブネットマスクを設定します。
!
Center(config)# interface lan 1
Center(config-if lan 1)# ip address 192.168.10.254 255.255.255.0
Center(config-if lan 1)# exit
!
!
! PPPoE1インタフェースの各種設定を行います。
!
Center(config)# interface pppoe 1
Center(config-if pppoe 1)# ip address x.40.45.160
Center(config-if pppoe 1)# pppoe server ocn
Center(config-if pppoe 1)# pppoe account abcdefg@XXX.YYY.ZZZ 0123456789
Center(config-if pppoe 1)# pppoe type host
Center(config-if pppoe 1)# exit
!
!
! NAT+の設定を行います。
!
Center(config)# access-list 1 permit 192.168.10.0 0.0.0.255
Center(config)# interface pppoe 1
Center(config-if pppoe 1)# ip nat inside source list 1 interface
Center(config-if pppoe 1)# exit
!
!
! ProxyDNSの設定を行います。
!
Center(config)# proxydns mode both
!
!
! デフォルトルートの設定を行います。
!
Center(config)# ip route 0.0.0.0 0.0.0.0 pppoe 1
!
!
! スタティックのフィルタリングルールを指定します。
!
Center(config)# access-list 150 permit ip 192.168.10.0 0.0.0.255 192.168.1.0 0.0.0.255
Center(config)# access-list 160 permit ip 192.168.1.0 0.0.0.255 192.168.10.0 0.0.0.255
!
!
! 学習フィルタリングのルールを指定します。
!
Center(config)# access-list 190 dynamic permit ip any any
Center(config)# access-list 199 deny ip any any
!
!
! フィルタリングルールをPPPoE1インタフェースに関連付けます。
!
Center(config)# interface pppoe 1
Center(config-if pppoe 1)# ip access-group 150 out
Center(config-if pppoe 1)# ip access-group 160 in
Center(config-if pppoe 1)# ip access-group 190 out
Center(config-if pppoe 1)# ip access-group 199 in
Center(config-if pppoe 1)# exit
!
!
! DHCPサーバ機能の設定を行います。
!
Center(config)# service dhcp-server
!
Center(config)# ip dhcp pool lan1 *1
Center(config-dhcp-pool)# dns-server 0.0.0.0
Center(config-dhcp-pool)# default-router 0.0.0.0
Center(config-dhcp-pool)# exit
!
!
! VPN機能を有効にします。
!
Center(config)# vpn enable
!
!
! VPN通信動作中の詳細なログを残す設定にします。
!
Center(config)# vpnlog enable
!
!
! Phase1ポリシーの設定を行ないます。
!
Center(config)# crypto isakmp policy 1
Center(config-isakmp)# authentication prekey
Center(config-isakmp)# encryption aes 128
Center(config-isakmp)# hash sha
Center(config-isakmp)# group 2
Center(config-isakmp)# idtype-pre userfqdn
Center(config-isakmp)# key ascii FITELnet
Center(config-isakmp)# negotiation-mode aggressive
Center(config-isakmp)# peer-identity host Kyoten
Center(config-isakmp)# exit
!
!
! Phase2ポリシーの設定を行ないます。
!
Center(config)# ipsec transform-set P2-POLICY esp-aes-128 esp-sha-hmac
!
!
! VPNセレクタの設定を行ないます。
!
Center(config)# ipsec access-list 10 ipsec ip 192.168.10.0 0.0.0.255 192.168.1.0 0.0.0.255
Center(config)# ipsec access-list 64 bypass ip any any
!
Center(config)# crypto map PATH-1 1
Center(config-crypto-map)# match address 10
Center(config-crypto-map)# set peer host Kyoten
Center(config-crypto-map)# set transform-set P2-POLICY
Center(config-crypto-map)# exit
!
Center(config)# interface pppoe 1
Center(config-if pppoe 1)# crypto map PATH-1
Center(config-if pppoe 1)# exit
!
!
! 特権ユーザモードに戻ります。
!
Center(config)# end
Center#
!
!
! 設定を保存します。
!
Center# save SIDE-A.cfg
% saving working-config
% finished saving

Center#
!
!
! 設定を有効にするために再起動します。
!
Center# reset
Are you OK to cold start?(y/n) y
*1: FITELnet F60/F200/F2000/F2200では、コマンド書式が変更になっており、下記の様なコマンドとなります。

   Router(config)# ip dhcp pool lan 1

コマンド設定の例
(!の行はコメントです。実際に入力する必要はありません。)
この設定を利用したい方は
設定例 F100(Kyoten)側
!
!
! 特権ユーザモードに移行します。
!
Router> enable
Enter password: super ←パスワードを入力します。(実際は表示されない)

Router#
!
!
! 基本設定モードに移行します。
!
Router# configure terminal
Router(config)#
!
!
! ホスト名をKyotenとします。
!
Router(config)# hostname Kyoten
Kyoten(config)#
!
!
! LANインタフェースのIPアドレス/サブネットマスクを設定します。
!
Kyoten(config)# interface lan 1
Kyoten(config-if lan 1)# ip address 192.168.1.254 255.255.255.0
Kyoten(config-if lan 1)# exit
!
!
! PPPoE1インタフェースの各種設定を行います。
!
Kyoten(config)# interface pppoe 1
Kyoten(config-if pppoe 1)# pppoe server kyoten
Kyoten(config-if pppoe 1)# pppoe account AAA@XXX.YYY.ZZZ 0123456789
Kyoten(config-if pppoe 1)# pppoe type host
Kyoten(config-if pppoe 1)# exit
!
!
! NAT+の設定を行います。
!
Kyoten(config)# access-list 1 permit 192.168.1.0 0.0.0.255
Kyoten(config)# interface pppoe 1
Kyoten(config-if pppoe 1)# ip nat inside source list 1 interface
Kyoten(config-if pppoe 1)# exit
!
!
! ProxyDNSの設定を行います。
!
Kyoten(config)# proxydns mode both
!
!
! デフォルトルートの設定を行います。
!
Kyoten(config)# ip route 0.0.0.0 0.0.0.0 pppoe 1
!
!
! スタティックのフィルタリングのルールを指定します。
!
Kyoten(config)# access-list 150 permit ip 192.168.1.0 0.0.0.255 192.168.10.0 0.0.0.255
Kyoten(config)# access-list 160 permit ip 192.168.10.0 0.0.0.255 192.168.1.0 0.0.0.255
!
!
! 学習フィルタリングのルールを指定します。
!
Kyoten(config)# access-list 190 dynamic permit ip any any
Kyoten(config)# access-list 199 deny ip any any
!
!
! フィルタリングルールをPPPoE1インタフェースに関連付けます。
!
Kyoten(config)# interface pppoe 1
Kyoten(config-if pppoe 1)# ip access-group 150 out
Kyoten(config-if pppoe 1)# ip access-group 160 in
Kyoten(config-if pppoe 1)# ip access-group 190 out
Kyoten(config-if pppoe 1)# ip access-group 199 in
Kyoten(config-if pppoe 1)# exit
!
!
! DHCPサーバ機能の設定を行います。
!
Kyoten(config)# service dhcp-server
!
Kyoten(config)# ip dhcp pool lan1
Kyoten(config-dhcp-pool)# dns-server 0.0.0.0
Kyoten(config-dhcp-pool)# default-router 0.0.0.0
Kyoten(config-dhcp-pool)# exit
!
!
! VPN機能を有効にします。
!
Kyoten(config)# vpn enable
!
!
! VPN通信動作中の詳細なログを残す設定にします。
!
Kyoten(config)# vpnlog enable
!
!
! Phase1ポリシーの設定を行ないます。
!
Kyoten(config)# crypto isakmp policy 1
Kyoten(config-isakmp)# authentication prekey
Kyoten(config-isakmp)# encryption aes 128
Kyoten(config-isakmp)# hash sha
Kyoten(config-isakmp)# group 2
Kyoten(config-isakmp)# idtype-pre userfqdn
Kyoten(config-isakmp)# key ascii FITELnet
Kyoten(config-isakmp)# my-identity Kyoten
Kyoten(config-isakmp)# negotiation-mode aggressive
Kyoten(config-isakmp)# peer-identity address x.40.45.160
Kyoten(config-isakmp)# exit
!
!
! Phase2ポリシーの設定を行ないます。
!
Kyoten(config)# ipsec transform-set P2-POLICY esp-aes-128 esp-sha-hmac
!
!
! VPNセレクタの設定を行ないます。
!
Kyoten(config)# ipsec access-list 10 ipsec ip 192.168.1.0 0.0.0.255 192.168.10.0 0.0.0.255
Kyoten(config)# ipsec access-list 64 bypass ip any any
!
Kyoten(config)# crypto map PATH-1 1
Kyoten(config-crypto-map)# match address 10
Kyoten(config-crypto-map)# set peer address x.40.45.160
Kyoten(config-crypto-map)# set security-association always-up
Kyoten(config-crypto-map)# set transform-set P2-POLICY
Kyoten(config-crypto-map)# exit
!
Kyoten(config)# interface pppoe 1
Kyoten(config-if pppoe 1)# crypto map PATH-1
Kyoten(config-if pppoe 1)# exit
!
!
! 特権ユーザモードに戻ります。
!
Kyoten(config)# end
!
!
! 設定を保存します。
!
Kyoten# save SIDE-A.cfg
% saving working-config
% finished saving

Kyoten#
!
!
! 設定を有効にするために再起動します。
!
Kyoten# reset
Are you OK to cold start?(y/n) y
CTU(2004W(S))の設定手順 --
はじめに、CTUのファームウェアがPPPoE対応か、確認をします。
CTU設定TOP画面の「接続先情報」の枠の下に「PPPoE接続」の項目があることをご確認ください。
この項目が無い場合には、本資料のPPPoEでの接続ができません。
この項目が無い場合にはNTT西日本様からCTUのファームウェアを入手し、ファームウェアの更新を実施してください。
ここからは、CTUはPPPoE接続が可能なファームウェアであることを前提に、説明を記載します。
  • TOP画面から詳細設定をクリックし、「PPPoE機能設定」をクリックします
  • 次に、「編集」のボタンをクリックします
    ここでは、「機能の使用:する」「接続セッション数:必要数」を、それぞれの項目について設定いたします
  • 設定変更後「OK」ボタンを押下します
  • 「OK」ボタン押下後、TOP画面に戻りますので、ここで、「設定反映」ボタンを押下します
  • ここで変更内容確認画面が表示されますので、変更内容を再確認願います
  • 変更内容画面で「OK」ボタンを押下すると、“処理完了”の表示が出ます
  • 最後に、画面下の「戻る」ボタンを押下してください
以上でCTUの設定は終了です。
CTUのPPPoEに関する詳細情報は、NTT西日本様「フレッツ・光プレミアムのPPPoE機能について」のページをご参照ください
