設定例
1.フレッツ・グループ(アクセス)を利用して平文で拠点間通信を行う
概要
補足・注意点
動作説明

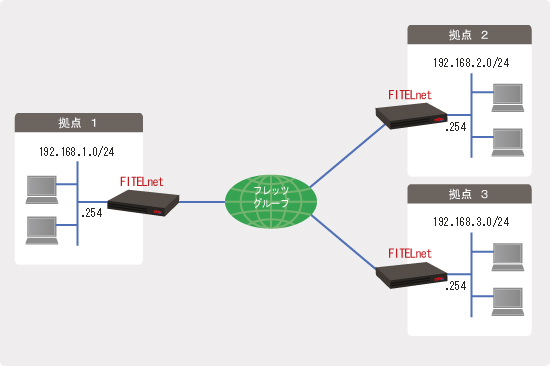

  • フレッツ・グループ(アクセス)を利用して、平文で拠点間通信を行う構成です。
  • 各拠点では、フレッツ・グループ(アクセス)でLAN型の払い出しを受けた固定アドレスを利用します(この例の場合、拠点1は192.168.1.0/24、拠点2は192.168.2.0/24、拠点3は192.168.3.0/24となります)。
コマンド設定の例
(!の行はコメントです。実際に入力する必要はありません。)
この設定を利用したい方は
拠点1の設定
!
!
! 特権ユーザモードに移行します。
!
Router> enable
Enter password: super ←パスワードを入力します(実際は何も表示されません)。

Router#
!
!
! 基本設定モードに移行します。
!
Router# configure terminal
Router(config)#
!
!
! LAN1インタフェースの設定を行います。
!
Router(config)# interface lan 1
Router(config-if lan 1)# ip address 192.168.1.254 255.255.255.0
!                        LAN型で払い出されたアドレスのうち、1つをF100のLAN側に割り当てます。
Router(config-if lan 1)# exit
!
!
! PPPoE1でフレッツ・グループ(アクセス)接続用の設定をします。
!
Router(config)# interface pppoe 1
Router(config-if pppoe 1)# ip address 192.168.1.254
!                          LAN型の払い出しの場合、LAN1と同じアドレスをPPPoE1にも設定しておきます。
Router(config-if pppoe 1)# pppoe server FLETS
Router(config-if pppoe 1)# pppoe account ID123@***.***.flets PASS123
Router(config-if pppoe 1)# pppoe type lan
!                          LAN型の払い出しの場合、type lanとします。
Router(config-if pppoe 1)# exit
!
!
! 拠点2のネットワーク向けのルートを設定します。
!
Router(config)# ip route 192.168.2.0 255.255.255.0 pppoe 1
!
!
! 拠点3のネットワーク向けのルートを設定します。
!
Router(config)# ip route 192.168.3.0 255.255.255.0 pppoe 1
!
!
! 特権ユーザモードに戻ります。
!
Router(config)# end
!
!
! 設定を保存します。
!
Router# save SIDE-A.cfg
% saving working-config
% finished saving

Router#
!
!
! 設定を有効にするために再起動します。
!
Router# reset
Are you OK to cold start?(y/n) y
コマンド設定の例
(!の行はコメントです。実際に入力する必要はありません。)
この設定を利用したい方は
拠点2の設定
!
!
! 特権ユーザモードに移行します。
!
Router> enable
Enter password: super ←パスワードを入力します(実際は何も表示されません)。

Router#
!
!
! 基本設定モードに移行します。
!
Router# configure terminal
Router(config)#
!
!
! LAN1インタフェースの設定を行います。
!
Router(config)# interface lan 1
Router(config-if lan 1)# ip address 192.168.2.254 255.255.255.0
Router(config-if lan 1)# exit
!
!
! PPPoE1でフレッツ・グループ(アクセス)接続用の設定をします。
!
Router(config)# interface pppoe 1
Router(config-if pppoe 1)# ip address 192.168.2.254
Router(config-if pppoe 1)# pppoe server FLETS
Router(config-if pppoe 1)# pppoe account ID456@***.***.flets PASS456
Router(config-if pppoe 1)# pppoe type lan
Router(config-if pppoe 1)# exit
!
!
! 拠点1のネットワーク向けのルートを設定します。
!
Router(config)# ip route 192.168.1.0 255.255.255.0 pppoe 1
!
!
! 拠点3のネットワーク向けのルートを設定します。
!
Router(config)# ip route 192.168.3.0 255.255.255.0 pppoe 1
!
!
! 特権ユーザモードに戻ります。
!
Router(config)# end
!
!
! 設定を保存します。
!
Router# save SIDE-A.cfg
% saving working-config
% finished saving

Router#
!
!
! 設定を有効にするために再起動します。
!
Router# reset
Are you OK to cold start?(y/n) y
コマンド設定の例
(!の行はコメントです。実際に入力する必要はありません。)
この設定を利用したい方は
拠点3の設定
!
!
! 特権ユーザモードに移行します。
!
Router> enable
Enter password: super ←パスワードを入力します(実際は何も表示されません)。

Router#
!
!
! 基本設定モードに移行します。
!
Router# configure terminal
Router(config)#
!
!
! LAN1インタフェースの設定を行います。
!
Router(config)# interface lan 1
Router(config-if lan 1)# ip address 192.168.3.254 255.255.255.0
Router(config-if lan 1)# exit
!
!
! PPPoE1でフレッツ・グループ(アクセス)接続用の設定をします。
!
Router(config)# interface pppoe 1
Router(config-if pppoe 1)# ip address 192.168.3.254
Router(config-if pppoe 1)# pppoe server FLETS
Router(config-if pppoe 1)# pppoe account ID789@***.***.flets PASS789
Router(config-if pppoe 1)# pppoe type lan
Router(config-if pppoe 1)# exit
!
!
! 拠点1のネットワーク向けのルートを設定します。
!
Router(config)# ip route 192.168.1.0 255.255.255.0 pppoe 1
!
!
! 拠点2のネットワーク向けのルートを設定します。
!
Router(config)# ip route 192.168.2.0 255.255.255.0 pppoe 1
!
!
! 特権ユーザモードに戻ります。
!
Router(config)# end
!
!
! 設定を保存します。
!
Router# save SIDE-A.cfg
% saving working-config
% finished saving

Router#
!
!
! 設定を有効にするために再起動します。
!
Router# reset
Are you OK to cold start?(y/n) y
