設定例
4.フレッツ・グループ(アクセス)を利用してVPNで拠点間通信を行いながらインターネットにも接続する
概要
補足・注意点
動作説明

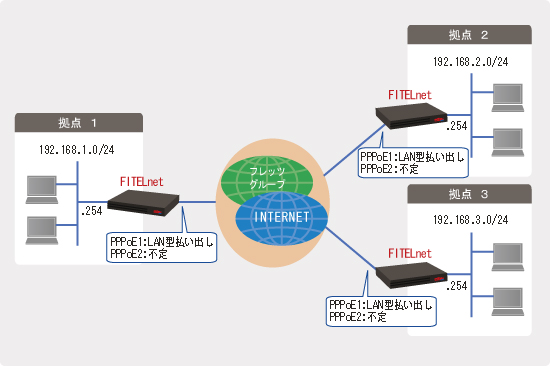

  • フレッツ・グループ(アクセス)を利用して、VPNで拠点間通信を行いながら、同時に各拠点から直接インターネットにアクセスする構成です。
  • 各拠点のWAN側は1回線で、PPPoEのマルチセッション機能を利用します。
  • フレッツ・グループ(アクセス)接続用にはPPPoE1を使用し、各拠点ではLAN型の払い出しを受けた固定アドレスを利用します(この例の場合、拠点1は192.168.1.0/24、拠点2は192.168.2.0/24、拠点3は192.168.3.0/24となります)。
  • 一方、インターネットアクセス用にはPPPoE2を使用し、ISPから払い出しを受けた不定アドレスを利用します。
  • この例では、フルメッシュ構成により、各拠点間は直接VPNで通信を行います。
コマンド設定の例
(!の行はコメントです。実際に入力する必要はありません。)
この設定を利用したい方は
拠点1の設定
!
!
! 特権ユーザモードに移行します。
!
Router> enable
Enter password: super ←パスワードを入力します(実際は何も表示されません)。

Router#
!
!
! 基本設定モードに移行します。
!
Router# configure terminal
Router(config)#
!
!
! VPN機能を有効にします。
!
Router(config)# vpn enable
!
!
! VPN通信動作中の詳細なログを残す設定にします。
!
Router(config)# vpnlog enable
!
!
! 拠点2用のPhase1ポリシーの設定を行ないます。
!
Router(config)# crypto isakmp policy 1
Router(config-isakmp)# authentication prekey
Router(config-isakmp)# encryption aes 128
Router(config-isakmp)# group 2
Router(config-isakmp)# hash sha
Router(config-isakmp)# key ascii secret-vpn
Router(config-isakmp)# negotiation-mode main
Router(config-isakmp)# peer-identity address 192.168.2.254
Router(config-isakmp)# exit
!
!
! 拠点3用のPhase1ポリシーの設定を行ないます。
!
Router(config)# crypto isakmp policy 2
Router(config-isakmp)# authentication prekey
Router(config-isakmp)# encryption aes 128
Router(config-isakmp)# group 2
Router(config-isakmp)# hash sha
Router(config-isakmp)# key ascii secret-vpn
Router(config-isakmp)# negotiation-mode main
Router(config-isakmp)# peer-identity address 192.168.3.254
Router(config-isakmp)# exit
!
!
! Phase2ポリシーの設定を行ないます。
!
Router(config)# ipsec transform-set P2-POLICY esp-aes-128 esp-sha-hmac
!
!
! 拠点2用のVPNセレクタの設定を行ないます。
!
Router(config)# ipsec access-list 1 ipsec ip 192.168.1.0 0.0.0.255 192.168.2.0 0.0.0.255
!
Router(config)# crypto map kyoten2 1
Router(config-crypto-map)# match address 1
Router(config-crypto-map)# set peer address 192.168.2.254
Router(config-crypto-map)# set transform-set P2-POLICY
Router(config-crypto-map)# exit
!
!
! 拠点3用のVPNセレクタの設定を行ないます。
!
Router(config)# ipsec access-list 2 ipsec ip 192.168.1.0 0.0.0.255 192.168.3.0 0.0.0.255
!
Router(config)# crypto map kyoten3 2
Router(config-crypto-map)# match address 2
Router(config-crypto-map)# set peer address 192.168.3.254
Router(config-crypto-map)# set transform-set P2-POLICY
Router(config-crypto-map)# exit
!
!
! LAN1インタフェースの設定を行います。
!
Router(config)# interface lan 1
Router(config-if lan 1)# ip address 192.168.1.254 255.255.255.0
!                        LAN型で払い出されたアドレスのうち、1つをF100のLAN側に割り当てます。
Router(config-if lan 1)# exit
!
!
! PPPoE1でフレッツ・グループ(アクセス)接続用の設定をします。
!
Router(config)# interface pppoe 1
Router(config-if pppoe 1)# crypto map kyoten2
Router(config-if pppoe 1)# crypto map kyoten3
Router(config-if pppoe 1)# ip address 192.168.1.254
!                          LAN型の払い出しの場合、LAN1と同じアドレスをPPPoE1にも設定しておきます。
Router(config-if pppoe 1)# pppoe server FLETS
Router(config-if pppoe 1)# pppoe account ID123@***.***.flets PASS123
Router(config-if pppoe 1)# pppoe type lan
!                          LAN型の払い出しの場合、type lanとします。
Router(config-if pppoe 1)# exit
!
!
! バイパスの設定をして、平文での通信を許可します。
!
Router(config)# ipsec access-list 64 bypass ip any any
!
!
! アクセスリストでNAT対象とするアドレス範囲を指定します。
!
Router(config)# access-list 1 permit 192.168.1.0 0.0.0.255
!
!
! アクセスリストでフィルタリングルールを指定します。
!
Router(config)# access-list 100 dynamic permit ip any any
Router(config)# access-list 190 deny ip any any
!
!
! PPPoE2でインターネット接続用の設定をします。
!
Router(config)# interface pppoe 2
Router(config-if pppoe 2)# ip access-group 100 out
Router(config-if pppoe 2)# ip access-group 190 in
Router(config-if pppoe 2)# ip nat inside source list 1 interface
Router(config-if pppoe 2)# pppoe server ISP
Router(config-if pppoe 2)# pppoe account ID321@***.***.ne.jp PASS321
Router(config-if pppoe 2)# pppoe type host
Router(config-if pppoe 2)# exit
!
!
! 拠点2のネットワーク向けのルートを設定します。
!
Router(config)# ip route 192.168.2.0 255.255.255.0 pppoe 1
!
!
! 拠点3のネットワーク向けのルートを設定します。
!
Router(config)# ip route 192.168.3.0 255.255.255.0 pppoe 1
!
!
! デフォルトルートをPPPoE2に設定します。
!
Router(config)# ip route 0.0.0.0 0.0.0.0 pppoe 2
!
!
! 特権ユーザモードに戻ります。
!
Router(config)# end
!
!
! 設定を保存します。
!
Router# save SIDE-A.cfg
% saving working-config
% finished saving

Router#
!
!
! 設定を有効にするために再起動します。
!
Router# reset
Are you OK to cold start?(y/n) y
コマンド設定の例
(!の行はコメントです。実際に入力する必要はありません。)
この設定を利用したい方は
拠点2の設定
!
!
! 特権ユーザモードに移行します。
!
Router> enable
Enter password: super ←パスワードを入力します(実際は何も表示されません)。

Router#
!
!
! 基本設定モードに移行します。
!
Router# configure terminal
Router(config)#
!
!
! VPN機能を有効にします。
!
Router(config)# vpn enable
!
!
! VPN通信動作中の詳細なログを残す設定にします。
!
Router(config)# vpnlog enable
!
!
! 拠点1用のPhase1ポリシーの設定を行ないます。
!
Router(config)# crypto isakmp policy 1
Router(config-isakmp)# authentication prekey
Router(config-isakmp)# encryption aes 128
Router(config-isakmp)# group 2
Router(config-isakmp)# hash sha
Router(config-isakmp)# key ascii secret-vpn
Router(config-isakmp)# negotiation-mode main
Router(config-isakmp)# peer-identity address 192.168.1.254
Router(config-isakmp)# exit
!
!
! 拠点3用のPhase1ポリシーの設定を行ないます。
!
Router(config)# crypto isakmp policy 2
Router(config-isakmp)# authentication prekey
Router(config-isakmp)# encryption aes 128
Router(config-isakmp)# group 2
Router(config-isakmp)# hash sha
Router(config-isakmp)# key ascii secret-vpn
Router(config-isakmp)# negotiation-mode main
Router(config-isakmp)# peer-identity address 192.168.3.254
Router(config-isakmp)# exit
!
!
! Phase2ポリシーの設定を行ないます。
!
Router(config)# ipsec transform-set P2-POLICY esp-aes-128 esp-sha-hmac
!
!
! 拠点1用のVPNセレクタの設定を行ないます。
!
Router(config)# ipsec access-list 1 ipsec ip 192.168.2.0 0.0.0.255 192.168.1.0 0.0.0.255
!
Router(config)# crypto map kyoten1 1
Router(config-crypto-map)# match address 1
Router(config-crypto-map)# set peer address 192.168.1.254
Router(config-crypto-map)# set transform-set P2-POLICY
Router(config-crypto-map)# exit
!
!
! 拠点3用のVPNセレクタの設定を行ないます。
!
Router(config)# ipsec access-list 2 ipsec ip 192.168.2.0 0.0.0.255 192.168.3.0 0.0.0.255
!
Router(config)# crypto map kyoten3 2
Router(config-crypto-map)# match address 2
Router(config-crypto-map)# set peer address 192.168.3.254
Router(config-crypto-map)# set transform-set P2-POLICY
Router(config-crypto-map)# exit
!
!
! LAN1インタフェースの設定を行います。
!
Router(config)# interface lan 1
Router(config-if lan 1)# ip address 192.168.2.254 255.255.255.0
Router(config-if lan 1)# exit
!
!
! PPPoE1でフレッツ・グループ(アクセス)接続用の設定をします。
!
Router(config)# interface pppoe 1
Router(config-if pppoe 1)# crypto map kyoten1
Router(config-if pppoe 1)# crypto map kyoten3
Router(config-if pppoe 1)# ip address 192.168.2.254
Router(config-if pppoe 1)# pppoe server FLETS
Router(config-if pppoe 1)# pppoe account ID456@***.***.flets PASS456
Router(config-if pppoe 1)# pppoe type lan
Router(config-if pppoe 1)# exit
!
!
! バイパスの設定をして、平文での通信を許可します。
!
Router(config)# ipsec access-list 64 bypass ip any any
!
!
! アクセスリストでNAT対象とするアドレス範囲を指定します。
!
Router(config)# access-list 1 permit 192.168.2.0 0.0.0.255
!
!
! アクセスリストでフィルタリングルールを指定します。
!
Router(config)# access-list 100 dynamic permit ip any any
Router(config)# access-list 190 deny ip any any
!
!
! PPPoE2でインターネット接続用の設定をします。
!
Router(config)# interface pppoe 2
Router(config-if pppoe 2)# ip access-group 100 out
Router(config-if pppoe 2)# ip access-group 190 in
Router(config-if pppoe 2)# ip nat inside source list 1 interface
Router(config-if pppoe 2)# pppoe server ISP
Router(config-if pppoe 2)# pppoe account ID654@***.***.ne.jp PASS654
Router(config-if pppoe 2)# pppoe type host
Router(config-if pppoe 2)# exit
!
!
! 拠点1のネットワーク向けのルートを設定します。
!
Router(config)# ip route 192.168.1.0 255.255.255.0 pppoe 1
!
!
! 拠点3のネットワーク向けのルートを設定します。
!
Router(config)# ip route 192.168.3.0 255.255.255.0 pppoe 1
!
!
! デフォルトルートをPPPoE2に設定します。
!
Router(config)# ip route 0.0.0.0 0.0.0.0 pppoe 2
!
!
! 特権ユーザモードに戻ります。
!
Router(config)# end
!
!
! 設定を保存します。
!
Router# save SIDE-A.cfg
% saving working-config
% finished saving

Router#
!
!
! 設定を有効にするために再起動します。
!
Router# reset
Are you OK to cold start?(y/n) y
コマンド設定の例
(!の行はコメントです。実際に入力する必要はありません。)
この設定を利用したい方は
拠点3の設定
!
!
! 特権ユーザモードに移行します。
!
Router> enable
Enter password: super ←パスワードを入力します(実際は何も表示されません)。

Router#
!
!
! 基本設定モードに移行します。
!
Router# configure terminal
Router(config)#
!
!
! VPN機能を有効にします。
!
Router(config)# vpn enable
!
!
! VPN通信動作中の詳細なログを残す設定にします。
!
Router(config)# vpnlog enable
!
!
! 拠点1用のPhase1ポリシーの設定を行ないます。
!
Router(config)# crypto isakmp policy 1
Router(config-isakmp)# authentication prekey
Router(config-isakmp)# encryption aes 128
Router(config-isakmp)# group 2
Router(config-isakmp)# hash sha
Router(config-isakmp)# key ascii secret-vpn
Router(config-isakmp)# negotiation-mode main
Router(config-isakmp)# peer-identity address 192.168.1.254
Router(config-isakmp)# exit
!
!
! 拠点2用のPhase1ポリシーの設定を行ないます。
!
Router(config)# crypto isakmp policy 2
Router(config-isakmp)# authentication prekey
Router(config-isakmp)# encryption aes 128
Router(config-isakmp)# group 2
Router(config-isakmp)# hash sha
Router(config-isakmp)# key ascii secret-vpn
Router(config-isakmp)# negotiation-mode main
Router(config-isakmp)# peer-identity address 192.168.2.254
Router(config-isakmp)# exit
!
!
! Phase2ポリシーの設定を行ないます。
!
Router(config)# ipsec transform-set P2-POLICY esp-aes-128 esp-sha-hmac
!
!
! 拠点1用のVPNセレクタの設定を行ないます。
!
Router(config)# ipsec access-list 1 ipsec ip 192.168.3.0 0.0.0.255 192.168.1.0 0.0.0.255
!
Router(config)# crypto map kyoten1 1
Router(config-crypto-map)# match address 1
Router(config-crypto-map)# set peer address 192.168.1.254
Router(config-crypto-map)# set transform-set P2-POLICY
Router(config-crypto-map)# exit
!
!
! 拠点2用のVPNセレクタの設定を行ないます。
!
Router(config)# ipsec access-list 2 ipsec ip 192.168.3.0 0.0.0.255 192.168.2.0 0.0.0.255
!
Router(config)# crypto map kyoten3 2
Router(config-crypto-map)# match address 2
Router(config-crypto-map)# set peer address 192.168.2.254
Router(config-crypto-map)# set transform-set P2-POLICY
Router(config-crypto-map)# exit
!
!
! LAN1インタフェースの設定を行います。
!
Router(config)# interface lan 1
Router(config-if lan 1)# ip address 192.168.3.254 255.255.255.0
Router(config-if lan 1)# exit
!
!
! PPPoE1でフレッツ・グループ(アクセス)接続用の設定をします。
!
Router(config)# interface pppoe 1
Router(config-if pppoe 1)# crypto map kyoten2
Router(config-if pppoe 1)# crypto map kyoten3
Router(config-if pppoe 1)# ip address 192.168.3.254
Router(config-if pppoe 1)# pppoe server FLETS
Router(config-if pppoe 1)# pppoe account ID789@***.***.flets PASS789
Router(config-if pppoe 1)# pppoe type lan
Router(config-if pppoe 1)# exit
!
!
! バイパスの設定をして、平文での通信を許可します。
!
Router(config)# ipsec access-list 64 bypass ip any any
!
!
! アクセスリストでNAT対象とするアドレス範囲を指定します。
!
Router(config)# access-list 1 permit 192.168.3.0 0.0.0.255
!
!
! アクセスリストでフィルタリングルールを指定します。
!
Router(config)# access-list 100 dynamic permit ip any any
Router(config)# access-list 190 deny ip any any
!
!
! PPPoE2でインターネット接続用の設定をします。
!
Router(config)# interface pppoe 2
Router(config-if pppoe 2)# ip access-group 100 out
Router(config-if pppoe 2)# ip access-group 190 in
Router(config-if pppoe 2)# ip nat inside source list 1 interface
Router(config-if pppoe 2)# pppoe server ISP
Router(config-if pppoe 2)# pppoe account ID987@***.***.ne.jp PASS987
Router(config-if pppoe 2)# pppoe type host
Router(config-if pppoe 2)# exit
!
!
! 拠点1のネットワーク向けのルートを設定します。
!
Router(config)# ip route 192.168.1.0 255.255.255.0 pppoe 1
!
!
! 拠点2のネットワーク向けのルートを設定します。
!
Router(config)# ip route 192.168.2.0 255.255.255.0 pppoe 1
!
!
! デフォルトルートをPPPoE2に設定します。
!
Router(config)# ip route 0.0.0.0 0.0.0.0 pppoe 2
!
!
! 特権ユーザモードに戻ります。
!
Router(config)# end
!
!
! 設定を保存します。
!
Router# save SIDE-A.cfg
% saving working-config
% finished saving

Router#
!
!
! 設定を有効にするために再起動します。
!
Router# reset
Are you OK to cold start?(y/n) y

ページトップへ

All Rights Reserved, Copyright(C) FURUKAWA ELECTRIC CO., LTD. 2007
