設定例
1．専用線unnumbered接続
概要
unnumbered機能を使用して、FITELnet-F100同士を専用線で接続します。
補足・注意点
設定データの例

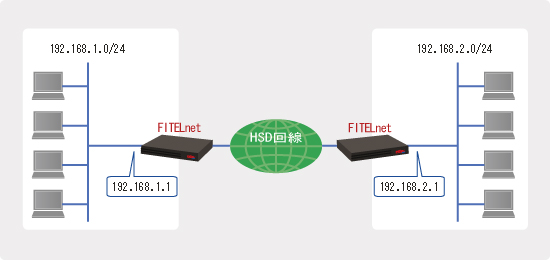

上図の左側の装置
| 設定内容 | 設定モード | 設定コマンド名 | 設定項目 | 入力値 | 備考 |
|---|---|---|---|---|---|
| LAN側IPアドレス | LANインタフェース設定モード | ip address | LAN側IPアドレス | 192.168.1.1 | |
| サブネットマスク | 255.255.255.0 | ||||
| HSD回線の指定 | BRIインタフェース設定モード | leased-line | HSD回線を使用する | 128 | |
| HSD側IPアドレスの設定 | dialインタフェース設定モード | ip address | HSD側IPアドレス | 192.168.1.1 | |
| 255.255.255.255 | |||||
| dialer map ip | 相手装置のIPアドレス | 192.168.2.1 |
- 専用線（64/128kbps）は、BRIモジュールのバージョンが 2.00 以降かつ F100 のファームウェアのバージョンが V01.19(01) 以降でサポートしています。
- 128kbps の回線でも、回線上は最大で 90kbps 程度のスループットとなります。
コマンド設定の例
（!の行はコメントです。実際に入力する必要はありません。）
この設定を利用したい方は
! ! ! 特権ユーザモードに移行します。 ! Router> enable Enter password: super ←パスワードを入力します。（実際は表示されない） Router# ! ! ! 基本設定モードに移行します。 ! Router# configure terminal Router(config)# ! ! ! LAN側IPアドレスを設定します。 ! Router(config)# interface lan 1 Router(config-if lan 1)# Router(config-if lan 1)# ip address 192.168.1.1 255.255.255.0 Router(config-if lan 1)# exit ! ! ! BRI1インタフェース設定モードに移行します。 ! Router(config)# interface bri 1 Router(config-if bri 1)# ! ! ! BRIの各種設定をします。 ! Router(config-if bri 1)# leased-line 128 ! 専用線の速度に応じて、64あるいは128を設定します。 Router(config-if bri 1)# exit ! ! ! dialer1インタフェース設定モードに移行します。 ! Router(config)# interface dialer 1 Router(config-if dialer 1)# ! ! ! dialerの各種設定をします。 ! Router(config-if dialer 1)# dialer map ip 192.168.2.1 ! 通信相手のIPアドレスを登録します。 Router(config-if dialer 1)# dialer interface bri 1 Router(config-if dialer 1)# ip address 192.168.1.1 255.255.255.255 ! unnumberedとする場合、LAN1と同じアドレスを、ホストアドレス ! （マスクが255.255.255.255）でdialerにも設定しておきます。 Router(config-if dialer 1)# exit ! ! ! デフォルトルートをdialer1に設定します。 ! Router(config)# ip route 0.0.0.0 0.0.0.0 dialer 1 ! ! ! 設定を保存します。 ! Router(config)# end Router# save SIDE-A.cfg % saving working-config % finished saving Router# ! ! ! 設定を有効にするために再起動します。 ! Router# reset Are you OK to cold start?(y/n) y
