設定例
3．専用線をインターネットVPNでバックアップする（２）
概要
補足・注意点
動作説明

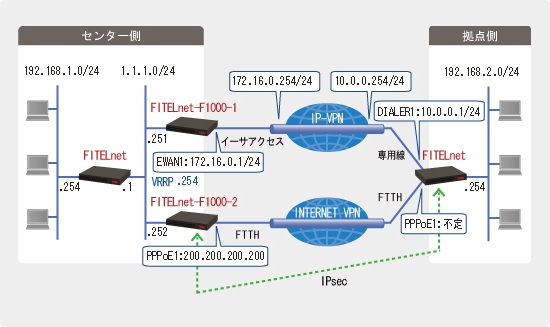

- 専用線をインターネットVPNでバックアップする構成です。
- 拠点は専用線で、また、センターはイーサアクセスでIP-VPNに接続しており、センターと拠点は、正常時はIP-VPNを使って平文で通信を行います。
- 拠点からは、直接インターネットアクセスはせず、インターネットVPNを通して、センターのファイヤーウォール経由でアクセスします。
- なお、インターネットアクセスについては、専用線でバックアップされません。
- メイン経路（拠点のF100 DIALER1〜センターのF100 EWAN1の間、F1000#1を含む）に障害が発生すると、自動的にバックアップ経路のインターネットVPNに切り替わります。
- また、障害が復旧すれば、自動的にメイン経路に切り戻ります。
- 拠点F100では、センターF100のEWAN1をL3監視することで、センター宛の通信の経路を切り替え／切り戻しします。
- センターF100のマルチルーティング機能を使うことで、送信元を見てセンターから拠点宛の通信を、VRRPの代表アドレス宛に転送するようにしています（その他の拠点宛の通信はF1000#2に転送）。
- マルチルーティング機能はF100のみのサポートとなります。
- センターF1000のLAN側でVRRP機能を使う＆拠点からのunicast ripを利用することで、センターから拠点宛ての通信を、正常時にはIP-VPN側に、異常時にはインターネットVPN側に転送するようにしています。
- VRRP機能はF1000のみのサポートとなります。
- 専用線（64/128kbps）はBRIモジュールのバージョンが2.00以降かつF100のファームウェアのバージョンがV01.19(01)以降でサポートしています。
- 128kbpsの回線でも、回線上は最大で90kbps程度のスループットとなります。
コマンド設定の例
（!の行はコメントです。実際に入力する必要はありません。）
この設定を利用したい方は
拠点側F100の設定
! ! ! 特権ユーザモードに移行します。 ! Router> enable Enter password: super ←パスワードを入力します（実際は何も表示されません）。 Router# ! ! ! 基本設定モードに移行します。 ! Router# configure terminal Router(config)# ! ! ! LAN1インタフェースの設定を行います。 ! Router(config)# interface lan 1 Router(config-if lan 1)# ip address 192.168.2.254 255.255.255.0 Router(config-if lan 1)# exit ! ! ! 専用線の設定をします。 ! Router(config)# interface bri 1 Router(config-if bri 1)# leased-line 128 Router(config-if bri 1)# exit ! Router(config)# interface dialer 1 Router(config-if dialer 1)# dialer interface bri 1 Router(config-if dialer 1)# ip address 10.0.0.1 255.255.255.0 Router(config-if dialer 1)# exit ! ! ! PPPoE1の各種設定をします。 ! Router(config)# interface pppoe 1 Router(config-if pppoe 1)# crypto map center Router(config-if pppoe 1)# pppoe server FLETS Router(config-if pppoe 1)# pppoe account abc456@***.***.ne.jp pass456 Router(config-if pppoe 1)# pppoe type host Router(config-if pppoe 1)# exit ! ! ! IPsec機能をEWAN1ポート（PPPoE1〜4）でのみ利用します。 ! Router(config)# vpn enable ewan 1 ! Router(config)# vpnlog enable ! ! ! Phase1ポリシーの設定を行ないます。 ! Router(config)# crypto isakmp policy 1 Router(config-isakmp)# negotiation-mode aggressive Router(config-isakmp)# authentication prekey Router(config-isakmp)# encryption aes 128 Router(config-isakmp)# group 2 Router(config-isakmp)# hash sha Router(config-isakmp)# key ascii secret-vpn Router(config-isakmp)# my-identity id-kyoten1 Router(config-isakmp)# peer-identity address 200.200.200.200 Router(config-isakmp)# exit ! ! ! Phase2ポリシーの設定を行ないます。 ! Router(config)# ipsec transform-set P2-POLICY esp-aes-128 esp-sha-hmac ! ! ! VPNセレクタの設定を行ないます。 ! Router(config)# ipsec access-list 1 ipsec ip 192.168.2.0 0.0.0.255 any ! Router(config)# crypto map center 1 Router(config-crypto-map)# match address 1 Router(config-crypto-map)# set peer address 200.200.200.200 Router(config-crypto-map)# set security-association always-up Router(config-crypto-map)# set transform-set P2-POLICY Router(config-crypto-map)# exit ! ! ! L3監視の設定を行ないます。 ! Router(config)# redundancy pathcheck-list 1 Router(config-red-pathcheck-list 1)# ip address 1.1.1.1 ! センターF100のEWAN1を監視します。 Router(config-red-pathcheck-list 1)# route dialer 1 ! 監視は常にDIALER1インターフェースから行います。 Router(config-red-pathcheck-list 1)# pathcheck-fail 2 ! 障害発生後、30〜60秒でバックアップ側に ! 切り替えるようにします。 Router(config-red-pathcheck-list 1)# restcheck-success 3 ! 障害復旧後、60〜90秒でメイン側に ! 切り戻すようにします。 Router(config-red-pathcheck-list 1)# exit Router(config)# ! ! ! 冗長対象パケットの設定を行ないます。 ! Router(config)# redundancy pathfilter-list 1 Router(config-red-pathfilter-list 1)# destination 192.168.1.0 255.255.255.0 ! バックアップ対象の宛先ネットワークを指定します。 Router(config-red-pathfilter-list 1)# pathcheck-list 1 ! 上のL3監視の結果を受けて、 ! 切り替え、切り戻しを行います。 Router(config-red-pathfilter-list 1)# 1st dialer 1 ! 正常時はDIALER1から送信します。 Router(config-red-pathfilter-list 1)# 2nd pppoe 1 ! 異常時はPPPoE1から送信します。 Router(config-red-pathfilter-list 1)# exit ! Router(config)# redundancy pathfilter-list 2 Router(config-red-pathfilter-list 2)# destination 172.16.0.1 255.255.255.255 ! センターF1000#1のEWAN1アドレスも冗長対象と ! することで、unicast ripの送信を拠点側の切り替え、 ! 切り戻しに同期させるようにします。 Router(config-red-pathfilter-list 2)# pathcheck-list 1 Router(config-red-pathfilter-list 2)# 1st dialer 1 Router(config-red-pathfilter-list 2)# 2nd pppoe 1 Router(config-red-pathfilter-list 2)# exit ! ! ! センターF100のEWAN1側ネットワークへのルートを設定します。 ! 冗長対象となるネットワークに対するルートは、冗長機能により自動的に登録されますので、 ! スタティックでは設定してはいけません。 ! Router(config)# ip route 172.16.0.0 255.255.255.0 10.0.0.254 ! ! ! インターネットアクセス用にデフォルトルートをPPPoE1に向けます。 ! Router(config)# ip route 0.0.0.0 0.0.0.0 pppoe 1 ! ! ! RIPの設定をします。 ! 拠点側からのRIPにより、センター側F1000#1のルートを制御します。 ! Router(config)# router rip Router(config-rip)# neighbor 172.16.0.1 Router(config-rip)# network dialer 1 Router(config-rip)# passive-interface dialer 1 ! multicastのripは出さなくなりますが、unicastのripは出します。 Router(config-rip)# route 192.168.2.0 255.255.255.0 Router(config-rip)# unicastrip Router(config-rip)# exit ! ! ! 特権ユーザモードに戻ります。 ! Router(config)# end ! ! ! 設定を保存します。 ! Router# save SIDE-A.cfg % saving working-config % finished saving Router# ! ! ! 設定を有効にするために再起動します。 ! Router# reset Are you OK to cold start?(y/n) y
コマンド設定の例
（!の行はコメントです。実際に入力する必要はありません。）
この設定を利用したい方は
センター側F100の設定
! ! ! 特権ユーザモードに移行します。 ! Router> enable Enter password: super ←パスワードを入力します（実際は何も表示されません）。 Router# ! ! ! 基本設定モードに移行します。 ! Router# configure terminal Router(config)# ! ! ! LAN1インタフェースの設定を行います。 ! Router(config)# interface lan 1 Router(config-if lan 1)# ip address 192.168.1.254 255.255.255.0 Router(config-if lan 1)# exit ! ! ! EWAN1インタフェースの設定をします。 ! Router(config)# interface ewan 1 Router(config-if ewan 1)# ip address 1.1.1.1 255.255.255.0 Router(config-if ewan 1)# exit ! ! ! 拠点F100のDIALER1側ネットワークへのルートをF1000#1に向けます。 ! 拠点側から来るL3監視の戻りのルートとして必要です。 ! Router(config)# ip route 10.0.0.0 255.255.255.0 1.1.1.251 ! ! ! 拠点側ネットワークへのルートをF1000#2に向けます。 ! インターネットアクセスの戻りは、このルートに従うことになります。 ! Router(config)# ip route 192.168.2.0 255.255.255.0 1.1.1.252 ! ! ! マルチルーティング機能により、拠点192.168.2.0/24宛の通信でも、 ! 送信元が192.168.1.0/24のものについては、nexthopをVRRPの代表アドレスにします。 ! Router(config)# multiroute static 192.168.1.0 0.0.0.255 192.168.2.0 0.0.0.255 nexthop 1.1.1.254 ! ! ! デフォルトルートをファイヤーウォールに向けます。 ! Router(config)# ip route 0.0.0.0 0.0.0.0 192.168.1.200 ! ! ! 特権ユーザモードに戻ります。 ! Router(config)# end ! ! ! 設定を保存します。 ! Router# save SIDE-A.cfg % saving working-config % finished saving Router# ! ! ! 設定を有効にするために再起動します。 ! Router# reset Are you OK to cold start?(y/n) y
コマンド設定の例
（!の行はコメントです。実際に入力する必要はありません。）
この設定を利用したい方は
F1000#1（マスター）の設定
! ! ! 特権ユーザモードに移行します。 ! Router> enable Enter password: super ←パスワードを入力します。（実際は表示されない） Router# ! ! ! 基本設定モードに移行します。 ! Router# configure terminal Router(config)# ! ! ! VRRP機能を有効にします。 ! Router(config)# ip vrrp enable ! ! ! LAN1インタフェースの設定をします。 ! Router(config)# interface lan 1 Router(config-if lan 1)# ip address 1.1.1.251 255.255.255.0 Router(config-if lan 1)# vrrp 1 address 1.1.1.254 ! VRIDを1として、代表IPアドレスを設定します。 Router(config-if lan 1)# vrrp 1 preempt ! マスター側の障害が復旧すれば、 ! マスター側に戻して通信を行うようにします。 Router(config-if lan 1)# vrrp 1 priority 254 ! バックアップ側より優先度を高く設定します。 ! （数字が大きいほど優先度は高くなります） Router(config-if lan 1)# exit ! ! ! EWAN1インタフェースの設定をします。 ! Router(config)# interface ewan 1 Router(config-if ewan 1)# ip address 172.16.0.1 255.255.255.0 Router(config-if ewan 1)# exit ! ! ! 拠点F100のDIALER1側ネットワークへのルートを設定します。 ! 拠点側から来るL3監視の戻りのルートとして必要です。 ! Router(config)# ip route 10.0.0.0 255.255.255.0 172.16.0.254 ! ! ! 拠点側ネットワークへのルートをF1000#2に向けます。 ! 拠点側から来るunicasut rip（distance値120）より優先度を下げておきます。 ! Router(config)# ip route 192.168.2.0 255.255.255.0 1.1.1.252 150 ! ! ! センター側ネットワークへのルートを設定します。 ! Router(config)# ip route 192.168.1.0 255.255.255.0 1.1.1.1 ! ! ! RIPの設定をします。 ! Router(config)# router rip Router(config-rip)# network ewan 1 Router(config-rip)# timers basic 30 60 20 ! ホールド・タイムを60秒に設定して、 ! センター側の切り替えも60秒以内に行うようにします。 Router(config-rip)# unicastrip Router(config-rip)# exit ! ! ! 特権ユーザモードに戻ります。 ! Router(config)# end ! ! ! 設定を保存します。 ! Router# save SIDE-A.cfg % saving working-config % finished saving Router# ! ! ! 設定を有効にするために再起動します。 ! Router# reset Are you OK to cold start?(y/n) y
コマンド設定の例
（!の行はコメントです。実際に入力する必要はありません。）
この設定を利用したい方は
F1000#2（バックアップ）の設定
! ! ! 特権ユーザモードに移行します。 ! Router> enable Enter password: super ←パスワードを入力します。（実際は表示されない） Router# ! ! ! 基本設定モードに移行します。 ! Router# configure terminal Router(config)# ! ! ! VRRP機能を有効にします。 ! Router(config)# ip vrrp enable ! ! ! LAN1インタフェースの設定をします。 ! Router(config)# interface lan 1 Router(config-if lan 1)# ip address 1.1.1.252 255.255.255.0 Router(config-if lan 1)# vrrp 1 address 1.1.1.254 Router(config-if lan 1)# vrrp 1 priority 200 ! マスター側より優先度を低く設定します。 ! （数字が大きいほど優先度は高くなります） Router(config-if lan 1)# exit ! ! ! PPPoE1の各種設定をします。 ! Router(config)# interface pppoe 1 Router(config-if pppoe 1)# crypto map kyoten Router(config-if pppoe 1)# ip address 200.200.200.200 Router(config-if pppoe 1)# pppoe server FLETS Router(config-if pppoe 1)# pppoe account abc123@***.***.ne.jp pass123 Router(config-if pppoe 1)# pppoe type host Router(config-if pppoe 1)# exit ! ! ! IPsec機能を利用します。 ! Router(config)# vpn enable ! Router(config)# vpnlog enable ! ! ! Phase1ポリシーの設定を行ないます。 ! Router(config)# crypto isakmp policy 1 Router(config-isakmp)# negotiation-mode aggressive Router(config-isakmp)# authentication prekey Router(config-isakmp)# encryption aes 128 Router(config-isakmp)# group 2 Router(config-isakmp)# hash sha Router(config-isakmp)# key ascii secret-vpn Router(config-isakmp)# peer-identity host id-kyoten1 Router(config-isakmp)# tunnel-route interface pppoe 1 ! Phase1のネゴ開始を契機として、拠点のpeerへのルートを登録します。 Router(config-isakmp)# exit ! ! ! Phase2ポリシーの設定を行ないます。 ! Router(config)# ipsec transform-set P2-POLICY esp-aes-128 esp-sha-hmac ! ! ! VPNセレクタの設定を行ないます。 ! Router(config)# ipsec access-list 1 ipsec ip any 192.168.2.0 0.0.0.255 ! Router(config)# crypto map kyoten 1 Router(config-crypto-map)# match address 1 Router(config-crypto-map)# set peer host id-kyoten1 Router(config-crypto-map)# set security-association always-up Router(config-crypto-map)# set transform-set P2-POLICY Router(config-crypto-map)# exit ! ! ! 拠点側ネットワークへのルートを設定します。 ! Router(config)# ip route 192.168.2.0 255.255.255.0 pppoe 1 ! ! ! デフォルトルートをセンター側F100に向けます。 ! Router(config)# ip route 0.0.0.0 0.0.0.0 1.1.1.1 ! ! ! 特権ユーザモードに戻ります。 ! Router(config)# end ! ! ! 設定を保存します。 ! Router# save SIDE-A.cfg % saving working-config % finished saving Router# ! ! ! 設定を有効にするために再起動します。 ! Router# reset Are you OK to cold start?(y/n) y
