設定例
2.NAT+の設定

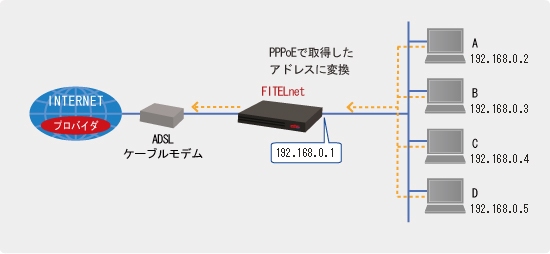

概要
PPPoEインタフェースで、NAT+を使用するケースを考えます。
補足・注意点
設定データの例
設定内容 設定モード 設定コマンド名 設定項目 入力値 備考
LAN側IPアドレス LANインタフェース設定モード ip address LAN側IPアドレス 192.168.0.1 設定例1を参照
サブネットマスク 255.255.255.0
PPPoEインタフェース PPPoEインタフェース設定モード pppoe server 接続相手名称 A-Provider わかりやすい名称
pppoe account ユーザID user@xxxx.ne.jp
パスワード secret
pppoe type 端末型 host
NAT+を使用する NAT変換範囲(LAN側) access-list 変換前のアドレス範囲 192.168.0.0 0.0.0.255
PPPoEインタフェース設定モード ip nat inside NAT変換ルールの指定 source
コマンド設定の例
(!の行はコメントです。実際に入力する必要はありません。)
この設定を利用したい方は
!
!
! 特権ユーザモードに移行します。
!
Router> enable
Enter password: super ←パスワードを入力します。(実際は表示されない)

Router#
!
!
! 基本設定モードに移行します。
!
Router# configure terminal
Router(config)#
!
!
! LAN側IPアドレスを設定します(設定例1を参照)。
!
Router(config)# interface lan 1
Router(config-if lan 1)#
Router(config-if lan 1)# ip address 192.168.0.1 255.255.255.0
Router(config-if lan 1)# exit
!
!
! PPPoE1インタフェース設定モードに移行します。
!
Router(config)# interface pppoe 1
Router(config-if pppoe 1)#
!
!
! PPPoEの各種設定をします。
!
Router(config-if pppoe 1)# pppoe server A-Provider
Router(config-if pppoe 1)# pppoe account user@xxxx.ne.jp secret
Router(config-if pppoe 1)# pppoe type host
Router(config-if pppoe 1)# exit
!
!
! NAT+の設定をします。
!
Router(config)# access-list 1 permit 192.168.0.0 0.0.0.255
Router(config)# interface pppoe 1
Router(config-if pppoe 1)# ip nat inside source list 1 interface
Router(config-if pppoe 1)# exit
!
!
! 特権ユーザモードに戻ります。
!
Router(config)# end
!
!
! 設定を保存します。
!
Router# save
% saving working-config
% finished saving

Router#
!
!
! 設定を有効にするために再起動します。
!
Router# reset
Are you OK to cold start?(y/n) y
