設定例
2. センタ2台+拠点1台で、情報系・基幹系の2系統に経路を振り分け、
それぞれの経路をお互いにバックアップ(F100 Ver1系は非対応)
概要

「情報系サーバ宛」「基幹系サーバ宛」通信を経路を分けて負荷分散することができます。また、それぞれの経路がダウンした場合に、残りの経路でバックアップすることができます。
ポリシールーティング、イベントアクション機能をつかって実現します。V2ファーム対応の機能です。
構成例では、「情報系サーバ宛」「基幹宛てサーバ宛」を宛先IPアドレスで識別しています。アクセスリストで識別できるポリシーであれば、2つのポリシーを負荷分散、バックアップの構成をとることができます。センターはVRRPにより機器冗長構成をとっています。

補足・注意点
動作説明

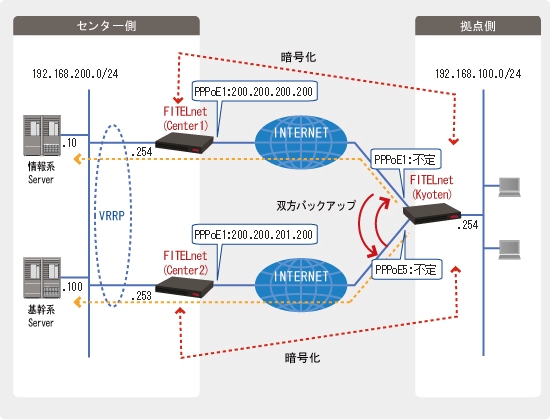

センター側動作説明

  • VRRPによりルータを冗長化します
  • CENTER1がVRRP1グループ(仮想IP192.168.200.1)のマスタです
  • CENTER2がVRRP2グループ(仮想IP192.168.200.2)のマスタです
  • 基幹系サーバのデフォルトGWを192.168.200.1に設定します
  • 情報系サーバのデフォルトGWを192.168.200.2に設定します
  • トンネルルートによりKYOTENのWAN側アドレスへのルートを獲得します
  • sa-upルートによりKYOTENのLAN側ネットワークへのルートを獲得します
  • CENTER1でpppoeインタフェースの監視を行い、ダウン時にVRRP1の優先度を下げます。
  • CENTER2でpppoeインタフェースの監視を行い、ダウン時にVRRP2の優先度を下げます。
  • CENTER1,CENTER2お互いにsa-upルートをRIPで交換します

拠点側動作説明

  • ipsecif1が生きている場合はデフォルトルートとしてipsecif1を追加します
  • ipsecif2が生きている場合はデフォルトルートとしてipsecif2を追加します(※ipsecif1よりも優先度低)
  • ポリシールーティング機能で基幹系サーバへのルートをipsecif2に向けます
  • 基幹系サーバへのルート以外を情報系サーバへのルートとします。
  • ipsecif1障害時はnexthopとしてipsecif1へ向いているルートがすべて無効となり、ipsecif2が有効になります
  • ipsecif2障害時はnexthopとしてipsecif2へ向いているルートがすべて無効となり、ipsecif1が有効になります
コマンド設定の例
(!の行はコメントです。実際に入力する必要はありません。)
この設定を利用したい方は
拠点の設定
!
!
! 特権ユーザモードに移行します。
!
Router> enable
Enter password: super ←パスワードを入力します(実際は何も表示されません)。

Router#
!
!
! 基本設定モードに移行します。
!
Router# configure terminal
Router(config)#
!
!
! LAN側IPアドレスを設定します。
!
Router(config)# interface lan 1
Router(config-if lan 1)# linkdown-detect on
!                        リンクダウンの検出をonにします。
!                        なお、4つのポート全てがダウンしないと、リンクダウンを検出できませんので、
!                        LAN側は1ポートのみ使用するようにして下さい。
!                        ※F200ではlinkdown-detectコマンドが廃止されました。
!                         このコマンド設定が無い状態でも、LAN側ポートのリンクダウンを検出して
!                         インタフェースをダウンする動作を行います
Router(config-if lan 1)# ip address 192.168.100.254 255.255.255.0
Router(config-if lan 1)# exit
!
!
! DHCPサーバ機能を設定します。
!
Router(config)# service dhcp-server
Router(config)# ip dhcp pool lan1 *1
Router(config-dhcp-pool)# default-router 0.0.0.0
Router(config-dhcp-pool)# exit
!
!
! VPNピアへのルートを設定します。
!
Router(config)# ip route 200.200.200.200 255.255.255.255 pppoe 1
Router(config)# ip route 200.200.201.200 255.255.255.255 pppoe 5
!
!
! PPPoE1インタフェース(通常時:情報系)設定モードに移行します。
!
Router(config)# interface pppoe 1
Router(config-if pppoe 1)# pppoe server A-Provider
Router(config-if pppoe 1)# pppoe account user@xxxx.ne.jp secret1
Router(config-if pppoe 1)# pppoe type host
Router(config-if pppoe 1)# exit
!
!
! PPPoE5インタフェース(通常時:基幹系)設定モードに移行します。
!
Router(config)# interface pppoe 5
Router(config-if pppoe 5)# pppoe server B-Provider
Router(config-if pppoe 5)# pppoe account user@yyyy.ne.jp secret2
Router(config-if pppoe 5)# pppoe type host
Router(config-if pppoe 5)# exit
!
!
! 暗号化を使用する設定します。
!
Router(config)# vpn enable
Router(config)# vpnlog enable
Router(config)# ipsec transform-set P2-POLICY esp-aes-128 esp-sha-hmac
!
!
! 情報系の暗号化設定をします。
!
Router(config)# crypto isakmp policy 1
Router(config-isakmp)# authentication prekey
Router(config-isakmp)# encryption aes 128
Router(config-isakmp)# group 2
Router(config-isakmp)# hash sha
Router(config-isakmp)# keepalive always-send
Router(config-isakmp)# key ascii secret-vpn1
Router(config-isakmp)# my-identity F100KYOTEN1
Router(config-isakmp)# negotiation-mode aggressive
Router(config-isakmp)# peer-identity address 200.200.200.200
Router(config-isakmp)# exit
!
Router(config)# ipsec access-list 1 ipsec ip 192.168.100.0 0.0.0.255 any
Router(config)# crypto map JOUHOU 1
Router(config-crypto-map)# match address 1
Router(config-crypto-map)# set peer address 200.200.200.200
Router(config-crypto-map)# set security-association always-up
Router(config-crypto-map)# set transform-set P2-POLICY
Router(config-crypto-map)# exit
!
Router(config)# interface ipsecif 1
Router(config-if ipsecif 1)# crypto map JOUHOU
Router(config-if ipsecif 1)# exit
!
!
! 基幹系の暗号化設定をします。
!
Router(config)# crypto isakmp policy 2
Router(config-isakmp)# authentication prekey
Router(config-isakmp)# encryption aes 128
Router(config-isakmp)# group 2
Router(config-isakmp)# hash sha
Router(config-isakmp)# keepalive always-send
Router(config-isakmp)# key ascii secret-vpn2
Router(config-isakmp)# my-identity F100KYOTEN1
Router(config-isakmp)# negotiation-mode aggressive
Router(config-isakmp)# peer-identity address 200.200.201.200
Router(config-isakmp)# exit
!
Router(config)# ipsec access-list 2 ipsec ip 192.168.100.0 0.0.0.255 any
Router(config)# crypto map KIKAN 2
Router(config-crypto-map)# match address 2
Router(config-crypto-map)# set peer address 200.200.201.200
Router(config-crypto-map)# set security-association always-up
Router(config-crypto-map)# set transform-set P2-POLICY
Router(config-crypto-map)# exit
!
Router(config)# interface ipsecif 2
Router(config-if ipsecif 2)# crypto map KIKAN
Router(config-if ipsecif 2)# exit
!
!
! 経路監視を設定します。(イベントアクション機能のイベント部)
!
Router(config)# icmp-class 1
Router(config-icmp-class 1)# interval 10 restoration 10
Router(config-icmp-class 1)# trial 2 fail 3
Router(config-icmp-class 1)# address 192.168.200.254 nexthop connected ipsecif 1 source-interface lan 1
!                            CENTER1のLAN側アドレス宛へicmp監視を行います
!                            source-interface指定により監視パケットがipsecif1内を通ります
Router(config-icmp-class 1)# exit
!
Router(config)# event-class 1
Router(config-event-class 1)# check ip-icmp 1
Router(config-event-class 1)# logging event state-change enable
!                             イベントクラスの状態が変化した場合,ログに記録します
Router(config-event-class 1)# exit
!
Router(config)# icmp-class 2
Router(config-icmp-class 2)# interval 10 restoration 10
Router(config-icmp-class 2)# trial 2 fail 3
Router(config-icmp-class 2)# address 192.168.200.253 nexthop connected ipsecif 2 source-interface lan 1
!                            CENTER2のLAN側アドレス宛へicmp監視を行います
!                            source-interface指定により監視パケットがipsecif2内を通ります
Router(config-icmp-class 2)# exit
!
Router(config)# event-class 2
Router(config-event-class 2)# check ip-icmp 2
Router(config-event-class 2)# logging event state-change enable
Router(config-event-class 2)# exit
!
!
! 経路生存時のデフォルトルートを設定します。(イベントアクション機能のアクション部)
!
Router(config)# event-action 1
Router(config-event-action 1)# add ip route 0.0.0.0 0.0.0.0 connected ipsecif 1
Router(config-event-action 1)# exit
Router(config)# event-action 2
Router(config-event-action 2)# add ip route 0.0.0.0 0.0.0.0 connected ipsecif 2 5
Router(config-event-action 2)# set policy-flag PFLG-CTL
Router(config-event-action 2)# exit
!
!
! イベントとアクションを紐付けます。
!
Router(config)# event-map
Router(config-event-map)# event-class 1 event-action 1
Router(config-event-map)# event-class 2 event-action 2
Router(config-event-map)# exit
Router(config)#
!
!
! ポリシールーティング機能で通常時の基幹系ルートを設定します。
!
Router(config)# access-list 110 permit ip any 192.168.200.100 0.0.0.0
!               基幹系通信対象パケットを設定します.
!               なお、このアクセスリストにヒットしないパケットは情報系通信のルートを通ります。
Router(config)# class-map CMAP-CTL
Router(config-class-map)# match ip access-group 110
Router(config-class-map)# match policy-flag PFLG-CTL set
Router(config-class-map)# exit
Router(config)# action-map AMAP-CTL
Router(config-action-map)# set ip next-hop connected ipsecif 2
Router(config-action-map)# set ip next-hop default
Router(config-action-map)# exit
Router(config)# policy-map PMAP-1
Router(config-policy-map)# class CMAP-CTL action AMAP-CTL
Router(config-policy-map)# statistics update enable
Router(config-policy-map)# exit
Router(config)# interface lan 1
Router(config-if lan 1)# service-policy input PMAP-1
!                        LANインタフェースにサービスポリシーPMAP-1を適用します
Router(config-if lan 1)# exit
!
Router(config)# hostname KYOTEN1
!
!
! 特権ユーザモードに戻ります。
!
KYOTEN1(config)# end
!
!
! 設定を保存します。
!
KYOTEN1# save SIDE-A.cfg
% saving working-config
% finished saving

KYOTEN1#
!
!
! 設定を有効にするために再起動します。
!
KYOTEN1# reset
Are you OK to cold start?(y/n) y
*1 : FITELnet F200/F2000/F2200では、コマンド書式が変更になっており、下記の様なコマンドとなります。

   Router(config)# ip dhcp pool lan 1
コマンド設定の例
(!の行はコメントです。実際に入力する必要はありません。)
この設定を利用したい方は
センター1の設定
!
!
! 特権ユーザモードに移行します。
!
Router> enable
Enter password: super ←パスワードを入力します(実際は何も表示されません)。

Router#
!
!
! 基本設定モードに移行します。
!
Router# configure terminal
Router(config)#
!
Router(config)# ip route 0.0.0.0 0.0.0.0 192.168.200.10
Router(config)# ip route 192.168.100.254 255.255.255.255 connected ipsecif 1
Router(config)# ip route 192.168.100.254 255.255.255.255 connected null 0 100
!
Router(config)# ip vrrp enable
!
Router(config)# access-list 1 permit any
Router(config)# access-list 100 deny icmp any any redirect
!
Router(config)# vpn enable
Router(config)# vpnlog enable
!
Router(config)# ipsec access-list 1 ipsec ip any 192.168.100.0 0.0.0.255
Router(config)# ipsec access-list 64 bypass ip any any
Router(config)# ipsec transform-set P2-POLICY esp-aes-128 esp-sha-hmac
!
Router(config)# hostname CENTER1
!
CENTER1(config)# event-class 1
CENTER1(config-event-class 1)# check interface status pppoe 1 invert
!                              pppoe 1インタフェースがダウンした場合
CENTER1(config-event-class 1)# logging event state-change enable
!                              イベントクラスの状態が変化した場合,ログに記録します
CENTER1(config-event-class 1)# exit
!
CENTER1(config)# event-action 1
CENTER1(config-event-action 1)# vrrp 1 track 1 decrement 60
!                               vrrp1の優先度を60下げ、スレーブに装置になります
CENTER1(config-event-action 1)# exit
!
CENTER1(config)# event-map
CENTER1(config-event-map)# event-class 1 event-action 1
CENTER1(config-event-map)# exit
!
CENTER1(config)# interface ipsecif 1
CENTER1(config-if ipsecif 1)# crypto map kyoten1
CENTER1(config-if ipsecif 1)# exit
!
CENTER1(config)# interface lan 1
CENTER1(config-if lan 1)# linkdown-detect on
CENTER1(config-if lan 1)# ip address 192.168.200.254 255.255.255.0
CENTER1(config-if lan 1)# ip access-group 100 out
CENTER1(config-if lan 1)# vrrp 1 address 192.168.200.1
CENTER1(config-if lan 1)# vrrp 1 priority 250
CENTER1(config-if lan 1)# vrrp 1 preempt
CENTER1(config-if lan 1)# vrrp 2 address 192.168.200.2
CENTER1(config-if lan 1)# vrrp 2 priority 200
CENTER1(config-if lan 1)# vrrp 2 preempt
!                         vrrp1に関してマスタに設定します
!                         vrrp2に関してスレーブに設定します
CENTER1(config-if lan 1)# exit
!
CENTER1(config)# interface pppoe 1
CENTER1(config-if pppoe 1)# ip address 200.200.200.200
CENTER1(config-if pppoe 1)# ip nat inside source list 1 interface
CENTER1(config-if pppoe 1)# pppoe server C-Provider
CENTER1(config-if pppoe 1)# pppoe account user@zzzz.ne.jp secret3
CENTER1(config-if pppoe 1)# pppoe type host
CENTER1(config-if pppoe 1)# exit
!
CENTER1(config)# crypto isakmp policy 1
CENTER1(config-isakmp)# authentication prekey
CENTER1(config-isakmp)# encryption aes 128
CENTER1(config-isakmp)# group 2
CENTER1(config-isakmp)# hash sha
CENTER1(config-isakmp)# keepalive always-send
CENTER1(config-isakmp)# key ascii secret-vpn1
CENTER1(config-isakmp)# peer-identity host F100KYOTEN1
CENTER1(config-isakmp)# tunnel-route interface pppoe 1
!                       VPNピアへのnextインタフェースを設定
CENTER1(config-isakmp)# exit
!
CENTER1(config)# crypto map kyoten1 1
CENTER1(config-crypto-map)# match address 1
CENTER1(config-crypto-map)# set peer host F100KYOTEN1
CENTER1(config-crypto-map)# set transform-set P2-POLICY
CENTER1(config-crypto-map)# sa-up route interface ipsecif 1
!                           SAの確立を契機としてKYOTEN側LAN(192.168.100.0/24)へのルート情報を登録し
!                           nextインタフェースをipsecif1とします
CENTER1(config-crypto-map)# exit
!
CENTER1(config)# router rip
CENTER1(config-rip)# network lan 1
CENTER1(config-rip)# exit
!
!
! 特権ユーザモードに戻ります。
!
CENTER1(config)# end
!
!
! 設定を保存します。
!
CENTER1# save SIDE-A.cfg
% saving working-config
% finished saving

CENTER1#
!
!
! 設定を有効にするために再起動します。
!
CENTER1# reset
Are you OK to cold start?(y/n) y
コマンド設定の例
(!の行はコメントです。実際に入力する必要はありません。)
この設定を利用したい方は
センター2の設定
!
!
! 特権ユーザモードに移行します。
!
Router> enable
Enter password: super ←パスワードを入力します(実際は何も表示されません)。

Router#
!
!
! 基本設定モードに移行します。
!
Router# configure terminal
Router(config)#

Router(config)# ip route 0.0.0.0 0.0.0.0 192.168.200.10
Router(config)# ip route 192.168.100.254 255.255.255.255 connected ipsecif 1
Router(config)# ip route 192.168.100.254 255.255.255.255 connected null 0 100
Router(config)# ip vrrp enable
!
Router(config)# access-list 1 permit any
Router(config)# access-list 100 deny icmp any any redirect
!
Router(config)# vpn enable
Router(config)# vpnlog enable
!
Router(config)# ipsec access-list 1 ipsec ip any 192.168.100.0 0.0.0.255
Router(config)# ipsec access-list 64 bypass ip any any
Router(config)# ipsec transform-set P2-POLICY esp-aes-128 esp-sha-hmac
!
Router(config)# hostname CENTER2
!
CENTER2(config)# event-class 1
CENTER2(config-event-class 1)# check interface status pppoe 1 invert
!                              pppoe 1 インタフェースがダウンした場合
CENTER2(config-event-class 1)# logging event state-change enable
!                              イベントクラスの状態が変化した場合,ログに記録します
CENTER2(config-event-class 1)# exit
!
CENTER2(config)# event-action 1
CENTER2(config-event-action 1)# vrrp 2 track 1 decrement 60
!                               vrrp2の優先度を60下げ、スレーブに装置になります
CENTER2(config-event-action 1)# exit
!
CENTER2(config)# event-map
CENTER2(config-event-map)# event-class 1 event-action 1
CENTER2(config-event-map)# exit
!
CENTER2(config)# interface ipsecif 1
CENTER2(config-if ipsecif 1)# crypto map kyoten1
CENTER2(config-if ipsecif 1)# exit
!
CENTER2(config)# interface lan 1
CENTER2(config-if lan 1)# linkdown-detect on
CENTER2(config-if lan 1)# ip address 192.168.200.253 255.255.255.0
CENTER2(config-if lan 1)# ip access-group 100 out
CENTER2(config-if lan 1)# vrrp 1 address 192.168.200.1
CENTER2(config-if lan 1)# vrrp 1 priority 200
CENTER2(config-if lan 1)# vrrp 1 preempt
CENTER2(config-if lan 1)# vrrp 2 address 192.168.200.2
CENTER2(config-if lan 1)# vrrp 2 priority 250
CENTER2(config-if lan 1)# vrrp 2 preempt
!                         vrrp1に関してスレーブに設定します
!                         vrrp2に関してマスタに設定します
CENTER2(config-if lan 1)# exit
!
CENTER2(config)# interface pppoe 1
CENTER2(config-if pppoe 1)# ip address 200.200.201.200
CENTER2(config-if pppoe 1)# ip nat inside source list 1 interface
CENTER2(config-if pppoe 1)# pppoe server D-Provider
CENTER2(config-if pppoe 1)# pppoe account user@wwww.ne.jp secret4
CENTER2(config-if pppoe 1)# pppoe type host
CENTER2(config-if pppoe 1)# exit
!
CENTER2(config)# crypto isakmp policy 1
CENTER2(config-isakmp)# authentication prekey
CENTER2(config-isakmp)# encryption aes 128
CENTER2(config-isakmp)# group 2
CENTER2(config-isakmp)# hash sha
CENTER2(config-isakmp)# keepalive always-send
CENTER2(config-isakmp)# key ascii secret-vpn2
CENTER2(config-isakmp)# peer-identity host F100KYOTEN1
CENTER2(config-isakmp)# tunnel-route interface pppoe 1
!                       VPNピアへのnextインタフェースを設定
CENTER2(config-isakmp)# exit
!
CENTER2(config)# crypto map kyoten1 1
CENTER2(config-crypto-map)# match address 1
CENTER2(config-crypto-map)# set peer host F100KYOTEN1
CENTER2(config-crypto-map)# set transform-set P2-POLICY
CENTER2(config-crypto-map)# sa-up route interface ipsecif 1
!                           SAの確立を契機としてKYOTEN側LAN(192.168.100.0/24)へのルート情報を登録し
!                           nextインタフェースをipsecif1とします
CENTER2(config-crypto-map)# exit
!
CENTER2(config)# router rip
CENTER2(config-rip)# network lan 1
CENTER2(config-rip)# exit
!
!
! 特権ユーザモードに戻ります。
!
CENTER2(config)# end
!
!
! 設定を保存します。
!
CENTER2# save SIDE-A.cfg
% saving working-config
% finished saving

CENTER2#
!
!
! 設定を有効にするために再起動します。
!
CENTER2# reset
Are you OK to cold start?(y/n) y

ページトップへ

All Rights Reserved, Copyright(C) FURUKAWA ELECTRIC CO., LTD. 2007
