設定例
1.FITELnet-F100とINFONET VPNクライアントソフトでIPsec通信する
概要
補足・注意点

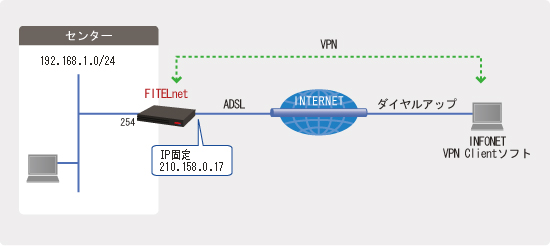

vpnclient-1
前提条件
当設定例では、以下のアドレス・環境を前提に説明しています。
プロバイダより割り振られたアドレス(アドレスは一例です)
センタ 210.158.0.17
設定環境
- -
コマンド設定の例
(!の行はコメントです。実際に入力する必要はありません。)
この設定を利用したい方は

センタ

!
!
! 特権ユーザモードに移行します。
!
Router> enable
Enter password: super ←パスワードを入力します。(実際は表示されない)

Router#
!
!
! 基本設定モードに移行します。
!
Router# configure terminal
Router(config)#
!
!
! LAN側IPアドレスを設定します。
!
Router(config)# interface lan 1
Router(config-if lan 1)# ip address 192.168.1.254 255.255.255.0
Router(config-if lan 1)# exit
!
!
! PPPoE1インタフェース設定モードに移行します。
!
Router(config)# interface pppoe 1
Router(config-if pppoe 1)#
!
!
! PPPoEの各種設定をします。
!
Router(config-if pppoe 1)# pppoe server FLETS
Router(config-if pppoe 1)# pppoe account abc012@***.***.ne.jp xxxyyyzzz
Router(config-if pppoe 1)# pppoe type host ※1
Router(config-if pppoe 1)# ip address 210.158.0.17 ※2
!
!
! NAT+の設定をします。
!
Router(config-if pppoe 1)# ip nat inside source list 1 interface
Router(config-if pppoe 1)# exit
!
!
! access-list に、変換前アドレス(LAN側アドレス)を登録します。
!
Router(config)# access-list 1 permit 192.168.1.0 0.0.0.255
!
!
! デフォルトルートをPPPoE1に設定します。
!
Router(config)# ip route 0.0.0.0 0.0.0.0 pppoe 1
!
!
! VPN機能を有効にします。
!
Router(config)# vpn enable
!
!
! VPN通信動作中の詳細なログを残す設定にします。
!
Router(config)# vpnlog enable
!
!
! Phase1ポリシーの設定を行ないます。
!
Router(config)# crypto isakmp policy 1
Router(config-isakmp)# negotiation-mode aggressive
Router(config-isakmp)# authentication prekey
Router(config-isakmp)# encryption des
Router(config-isakmp)# hash md5
Router(config-isakmp)# key ascii secret-vpn
Router(config-isakmp)# peer-identity host abc345@***.***.ne.jp
Router(config-isakmp)# idtype-pre userfqdn
Router(config-isakmp)# exit
!
!
! Phase2ポリシーの設定を行ないます。
!
Router(config)# ipsec transform-set P2-POLICY esp-des esp-md5-hmac
!
!
! VPNセレクタの設定を行ないます。
!
Router(config)# ipsec access-list 1 ipsec ip 192.168.1.0 0.0.0.255 peer
Router(config)# ipsec access-list 64 bypass ip any any
!
Router(config)# crypto map vpnclient 1
Router(config-crypto-map)# match address 1
Router(config-crypto-map)# set peer host abc345@***.***.ne.jp
Router(config-crypto-map)# set transform-set P2-POLICY
Router(config-crypto-map)# exit
!
Router(config)# interface pppoe 1
Router(config-if pppoe 1)# crypto map vpnclient
Router(config-if pppoe 1)# exit
!
!
! 特権ユーザモードに戻ります。
!
Router(config)# end
!
!
! 設定を保存します。
!
Router# save SIDE-A.cfg
% saving working-config
% finished saving

Router#
!
!
! 設定を有効にするために再起動します。
!
Router# reset
Are you OK to cold start?(y/n) y
※1 OCN ADSLアクセス IP8/IP16「フレッツ」プランのような複数のアドレスを割り当てられる契約の場合は、"pppoe type lan"と設定します。

※2 OCN ADSLアクセス IP8/IP16「フレッツ」プランのような複数のアドレスを割り当てられる契約の場合は、指定されたIPアドレスに +1 したアドレスを設定します。
例えば、210.169.xxx.48/29 を割り当てられた場合は、210.169.xxx.49を設定します。
クライアント
Security Policy Editorを立ち上げる
[設定画面はSecurity Policy Editor Ver.5.1.3(Build 4)]

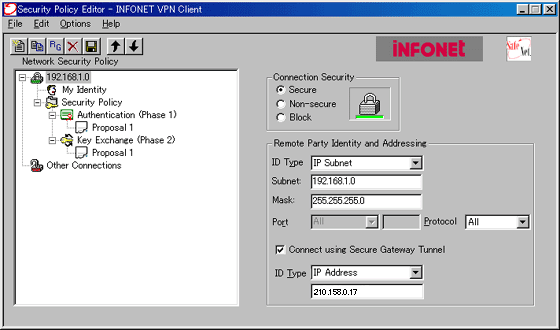

1.新しいSecurity Policy の作成
    Add a new connection のアイコンをクリックして、
    Connection Security : Secureでnew connectionを作成
    Remote Party Identity and Addressing の設定
    ID Type : IP Subnetを選択
    Subnet : 192.168.1.0を入力
    Mask : 255.255.255.0を入力
    Protocol: Allを選択
    Connect using Secure Gateway Tunnelにチェックを入れる
    ID Type : IP Addressを選択し、210.158.0.17を入力
infonet-1

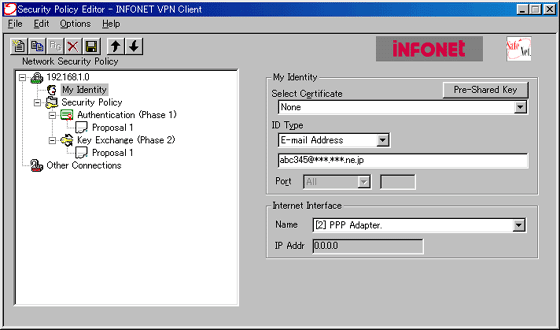

2.My Identity の設定
    Select Certificate : Noneを選択
    ID Type            : E-mail Addressを選択し、abc345@***.***.ne.jpを入力
      *ここでE-mail Addressを選択するためには、あらかじめ次のSecurity Policy の
        設定で、Negotiation Mode を Aggressive Modeにしておく必要がある。
    Internet Interface : 環境に応じて任意に設定
infonet_2a

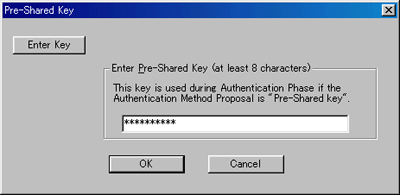

Pre-Shared Keyの設定
    Pre-Shared Keyのボタンをクリックすると、入力ウィンドウがオープンする。
    そこでEnter Keyボタンをクリックして、センター側と同じ鍵データ(secret-vpn)を入力する。
infonet_2b

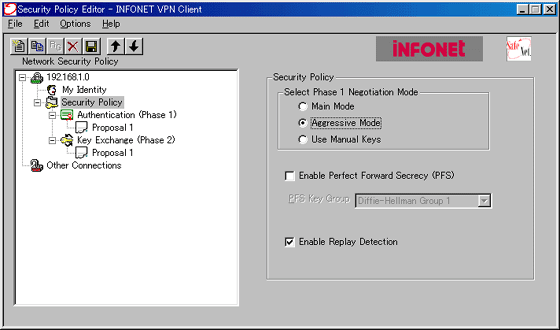

3.Security Policy の設定
    Select Phase 1 Negotiation Mode : Aggressive Modeを選択
infonet-3

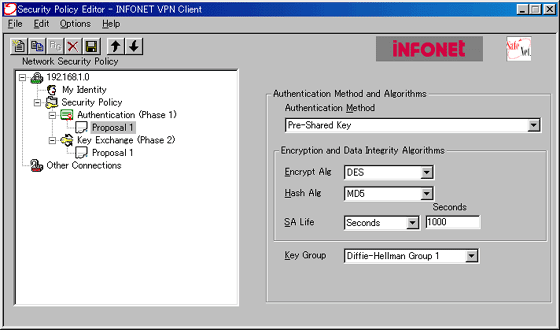

4.Authentication (Phase1) の設定
    Authentication Method : Pre-Shared Keyを選択
    Encrypt Alg           : DESを選択
    Hash Alg              : MD5を選択
    SA Life               : Secondsを選択して1000を入力
    Key Group             : Diffie-Hellman Groupe 1を選択
infonet-4

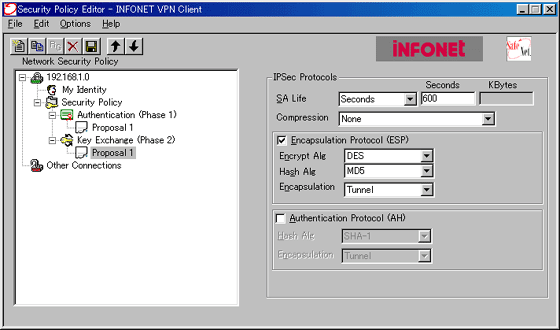

5.Key Exchange (Phase2) の設定
    SA Life               : Secondsを選択して600を入力
    Compression           : Noneを選択
    Encapsulation Protocol (ESP) はチェックを入れる
    Encrypt Alg           : DESを選択
    Hash Alg              : MD5を選択
    Encapsulation         : Tunnelを選択
    Authentication Protocol (AH) はチェックしない
infonet-5
