設定例
1.F120単体で冗長、メイン、バックアップ回線共に暗号化
概要
補足・注意点

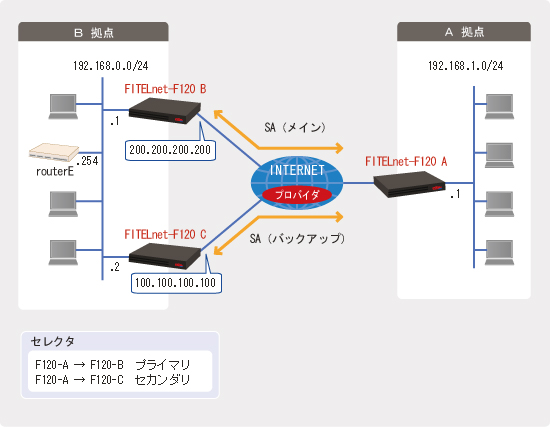

前提条件
当設定例では、以下のアドレス・環境を前提に説明しています。
A拠点側 F120 192.168.1.1
B拠点側(メイン) F120 192.168.0.1
B拠点側(バックアップ) F120 192.168.0.2
B拠点側routerEの設定 ・rip(Ver2)を受信
・192.168.1.0/24へのスタティックルートをF120-Bに設定
スタティックの優先度は、ripよりも低くして下さい。
B拠点側PC defult gatewayは、routeEに設定してください。
コマンド設定の例
(!の行はコメントです。実際に入力する必要はありません。)
この設定を利用したい方は
A拠点側FITELnet-F120-Aの設定
!
!
! 特権ユーザモードに移行します。
!
Router> enable
Enter password: super ←パスワードを入力します。(実際は表示されない)

Router#
!
!
! 基本設定モードに移行します。
!
Router# configure terminal
Router(config)#
!
!
! LAN側IPアドレスを設定します。
!
Router(config)# interface lan 1
Router(config-if lan 1)# ip address 192.168.1.1 255.255.255.0
Router(config-if lan 1)# exit
!
!
! PPPoE1インタフェース設定モードに移行します。
!
Router(config)# interface pppoe 1
Router(config-if pppoe 1)#
!
!
! PPPoEの各種設定をします。
!
Router(config-if pppoe 1)# ip nat inside source list 1 interface
Router(config-if pppoe 1)# pppoe server A-Provider
Router(config-if pppoe 1)# pppoe account user@xxxx.ne.jp secret
Router(config-if pppoe 1)# pppoe type host
Router(config-if pppoe 1)# crypto map main
Router(config-if pppoe 1)# exit
!
!
! PPPoE5インタフェース設定モードに移行します。
!
Router(config)# interface pppoe 5
Router(config-if pppoe 5)#
!
!
! バックアップ用の設定をします。
!
Router(config-if pppoe 5)# pppoe server B-Provider
Router(config-if pppoe 5)# pppoe account user@xxxx.ne.jp secret
Router(config-if pppoe 5)# pppoe type host
Router(config-if pppoe 5)# crypto map backup
Router(config-if pppoe 5)# exit
!
!
! access-list に、変換前アドレス(LAN側アドレス)を登録します。
!
Router(config)# access-list 1 permit 192.168.1.0 0.0.0.255
!
!
! デフォルトルートをPPPoE1に設定します。
!
Router(config)# ip route 0.0.0.0 0.0.0.0 pppoe 1
!
!
! 暗号化を使用する設定します。
!
Router(config)# vpn enable
Router(config)# vpnlog enable
!
Router(config)# crypto isakmp policy 1
Router(config-isakmp)# authentication prekey
Router(config-isakmp)# encryption aes 128
Router(config-isakmp)# group 2
Router(config-isakmp)# hash sha
Router(config-isakmp)# keepalive icmp
Router(config-isakmp)# keepalive-icmp peer-address 192.168.0.1
Router(config-isakmp)# keepalive-icmp source-interface lan 1
Router(config-isakmp)# keepalive-icmp redundancy interface pppoe 1
Router(config-isakmp)# idtype-pre userfqdn
Router(config-isakmp)# key ascii mucho
Router(config-isakmp)# my-identity f120main
Router(config-isakmp)# negotiation-mode aggressive
Router(config-isakmp)# peer-identity address 200.200.200.200
Router(config-isakmp)# exit
!
Router(config)# crypto isakmp policy 2
Router(config-isakmp)# authentication prekey
Router(config-isakmp)# encryption aes 128
Router(config-isakmp)# group 2
Router(config-isakmp)# hash sha
Router(config-isakmp)# idtype-pre userfqdn
Router(config-isakmp)# key ascii mucho
Router(config-isakmp)# my-identity f120backup
Router(config-isakmp)# negotiation-mode aggressive
Router(config-isakmp)# peer-identity address 100.100.100.100
Router(config-isakmp)# exit
!
Router(config)# ipsec transform-set P2-POLICY esp-aes-128 esp-sha-hmac
!
Router(config)# ipsec access-list 1 ipsec ip 192.168.1.0 0.0.0.255 192.168.0.0 0.0.0.255
Router(config)# ipsec access-list 64 bypass ip any any
!
Router(config)#crypto map main 1
Router(config-crypto-map)# match address 1 1st
Router(config-crypto-map)# set peer address 200.200.200.200
Router(config-crypto-map)# set transform-set P2-POLICY
Router(config-crypto-map)# exit
!
Router(config)#crypto map backup 2
Router(config-crypto-map)# match address 1 2nd
Router(config-crypto-map)# set peer address 100.100.100.100
Router(config-crypto-map)# set transform-set P2-POLICY
Router(config-crypto-map)# set redundancy delete-message-send
Router(config-crypto-map)# exit
!
!
! 特権ユーザモードに戻ります。
!
Router(config)# end
!
!
! 設定を保存します。
!
Router# save SIDE-A.cfg
% saving working-config
% finished saving

Router#
!
!
! 設定を有効にするために再起動します。
!
Router# reset
Are you OK to cold start?(y/n) y
コマンド設定の例
(!の行はコメントです。実際に入力する必要はありません。)
この設定を利用したい方は
B拠点側FITELnet-F120-Bの設定
!
!
! 特権ユーザモードに移行します。
!
Router> enable
Enter password: super ←パスワードを入力します。(実際は表示されない)

Router#
!
!
! 基本設定モードに移行します。
!
Router# configure terminal
Router(config)#
!
!
! LAN側IPアドレスを設定します。
!
Router(config)# interface lan 1
Router(config-if lan 1)# ip address 192.168.0.1 255.255.255.0
Router(config-if lan 1)# exit
!
!
! PPPoE1インタフェース設定モードに移行します。
!
Router(config)# interface pppoe 1
Router(config-if pppoe 1)#
!
!
! PPPoEの各種設定をします。
!
Router(config-if pppoe 1)# crypto map main
Router(config-if pppoe 1)# ip address 200.200.200.200
Router(config-if pppoe 1)# ip nat inside source list 1 interface
Router(config-if pppoe 1)# pppoe server A-Provider
Router(config-if pppoe 1)# pppoe account e1111111@xxx.ne.jp abcd123
Router(config-if pppoe 1)# pppoe type host
Router(config-if pppoe 1)# exit
!
!
! access-list に、変換前アドレス(LAN側アドレス)を登録します。
!
Router(config)# access-list 1 permit 192.168.0.0 0.0.0.255
!
!
! デフォルトルートをPPPoE1に設定します。
!
Router(config)# ip route 0.0.0.0 0.0.0.0 pppoe 1
!
!
! 暗号化を使用する設定します。
!
Router(config)# vpn enable
Router(config)# vpnlog enable
!
Router(config)# crypto isakmp policy 1
Router(config-isakmp)# authentication prekey
Router(config-isakmp)# encryption aes 128
Router(config-isakmp)# group 2
Router(config-isakmp)# hash sha
Router(config-isakmp)# idtype-pre userfqdn
Router(config-isakmp)# key ascii mucho
Router(config-isakmp)# negotiation-mode aggressive
Router(config-isakmp)# peer-identity host f120main
Router(config-isakmp)# exit
!
Router(config)# ipsec transform-set P2-POLICY esp-aes-128 esp-sha-hmac
!
Router(config)# ipsec access-list 1 ipsec ip 192.168.0.0 0.0.0.255 192.168.1.0 0.0.0.255
Router(config)# ipsec access-list 64 bypass ip any any
!
Router(config)# crypto map main 1
Router(config-crypto-map)# match address 1
Router(config-crypto-map)# set peer host f120main
Router(config-crypto-map)# set transform-set P2-POLICY
Router(config-crypto-map)# sa-up route interface pppoe 1
Router(config-crypto-map)# exit
!
!
! 特権ユーザモードに戻ります。
!
Router(config)# end
!
!
! 設定を保存します。
!
Router# save SIDE-A.cfg
% saving working-config
% finished saving

Router#
!
!
! 設定を有効にするために再起動します。
!
Router# reset
Are you OK to cold start?(y/n) y
コマンド設定の例
(!の行はコメントです。実際に入力する必要はありません。)
この設定を利用したい方は
B拠点側FITELnet-F120-Cの設定
!
!
! 特権ユーザモードに移行します。
!
Router> enable
Enter password: super ←パスワードを入力します。(実際は表示されない)

Router#
!
!
! 基本設定モードに移行します。
!
Router# configure terminal
Router(config)#
!
!
! LAN側IPアドレスを設定します。
!
Router(config)# interface lan 1
Router(config-if lan 1)# ip address 192.168.0.2 255.255.255.0
Router(config-if lan 1)# exit
!
!
! PPPoE1インタフェース設定モードに移行します。
!
Router(config)# interface pppoe 1
Router(config-if pppoe 1)#
!
!
! PPPoEの各種設定をします。
!
Router(config-if pppoe 1)# crypto map backup
Router(config-if pppoe 1)# ip address 100.100.100.100
Router(config-if pppoe 1)# ip nat inside source list 1 interface
Router(config-if pppoe 1)# pppoe server B-Provider
Router(config-if pppoe 1)# pppoe account e222222@xxx.ne.jp abcd345
Router(config-if pppoe 1)# pppoe type host
Router(config-if pppoe 1)# exit
!
!
! access-list に、変換前アドレス(LAN側アドレス)を登録します。
!
Router(config)# access-list 1 permit 192.168.0.0 0.0.0.255
!
!
! デフォルトルートをPPPoE1に設定します。
!
Router(config)# ip route 0.0.0.0 0.0.0.0 pppoe 1
!
!
! RIPの設定をします。
!
Router(config)# router rip
Router(config-rip)# network lan 1
Router(config-rip)# timers basic 30 90 120
Router(config-rip)# version 2
Router(config-rip)# exit
!
!
! 暗号化を使用する設定します。
!
Router(config)# vpn enable
Router(config)# vpnlog enable
!
Router(config)# crypto isakmp policy 1
Router(config-isakmp)# authentication prekey
Router(config-isakmp)# encryption aes 128
Router(config-isakmp)# group 2
Router(config-isakmp)# hash sha
Router(config-isakmp)# idtype-pre userfqdn
Router(config-isakmp)# key ascii mucho
Router(config-isakmp)# negotiation-mode aggressive
Router(config-isakmp)# peer-identity host f120backup
Router(config-isakmp)# exit
!
Router(config)# ipsec transform-set P2-POLICY esp-aes-128 esp-sha-hmac
!
Router(config)# ipsec access-list 1 ipsec ip 192.168.0.0 0.0.0.255 192.168.1.0 0.0.0.255
Router(config)# ipsec access-list 64 bypass ip any any
!
Router(config)# crypto map backup 1
Router(config-crypto-map)# match address 1
Router(config-crypto-map)# set peer host f120backup
Router(config-crypto-map)# set transform-set P2-POLICY
Router(config-crypto-map)# sa-up route interface pppoe 1
Router(config-crypto-map)# exit
!
!
! 特権ユーザモードに戻ります。
!
Router(config)# end
!
!
! 設定を保存します。
!
Router# save SIDE-A.cfg
% saving working-config
% finished saving

Router#
!
!
! 設定を有効にするために再起動します。
!
Router# reset
Are you OK to cold start?(y/n) y
