設定例
6. モバイル接続(プロバイダに接続する)

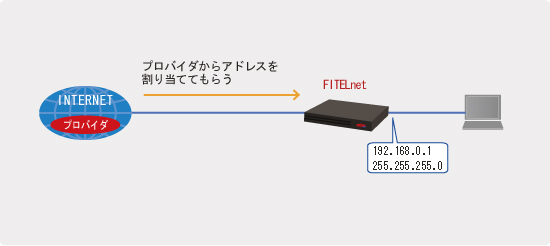

概要
補足・注意点
設定データの例
設定内容 設定モード 設定コマンド名 設定項目 入力値 備考
LAN側IPアドレス LANインタフェース設定モード ip address IPアドレス
サブネットマスク
192.168.0.1
255.255.255.0
設定例1を参照
デフォルトルート 基本設定モード ip route デフォルトルートをdialer 1に向けます 0.0.0.0 0.0.0.0 dialer 1
ProxyDNS機能 基本設定モード proxydns mode IPv4のProxyDNS機能を使用する v4
基本設定モード proxydns default name-server v4 プライマリDNSサーバ
セカンダリDNSサーバ
1.1.1.1
2.2.2.2
プロバイダから指定されたアドレスを設定します
接続先電話番号 dialerインタフェース設定モード caller 接続先電話番号 *99**24#
認証用ID、
パスワード
dialerインタフェース設定モード ppp account 認証用ID
パスワード
au@au-win.ne.jp
au
NAT+を使用する 基本設定モード access-list 変換前のアドレス範囲 192.168.0.0 0.0.0.255
dialerインタフェース設定モード ip nat inside source NAT変換ルールの指定 list 1 interface
DHCPサーバ機能 基本設定モード service dhcp-server DHCPサーバ機能を使用する service dhcp-server
DHCP設定モード dns-server DNSサーバのIPアドレス 0.0.0.0 ※1
default-router デフォルトルータのIPアドレス 0.0.0.0 ※1
※1: 0.0.0.0 を指定した場合は、自身の LAN 側の IP アドレスを通知します。
コマンド設定の例
(!の行はコメントです。実際に入力する必要はありません。)
この設定を利用したい方は
!
!
! 特権ユーザモードに移行します。
!
Router> enable
Enter password: super ←パスワードを入力します。(実際は表示されない)

Router#
!
!
! 基本設定モードに移行します。
!
Router# configure terminal
Router(config)#
!
!
! LAN側IPアドレスを設定します(設定例1を参照)。
!
Router(config)# interface lan 1
Router(config-if lan 1)# ip address 192.168.0.1 255.255.255.0
Router(config-if lan 1)# exit
!
!
! dialerインタフェース設定モードに移行します。
!
Router(config)# interface dialer 1
Router(config-if dialer 1)#
!
!
! dialerの各種設定をします。
!
Router(config-if dialer 1)# caller *99**24#
Router(config-if dialer 1)# ppp account au@au-win.ne.jp au

!
!
! 基本設定モードに戻ります。
!
Router(config-if dialer 1)# exit
!
!
! デフォルトルートを dialer 1 に設定します。
!
Router(config)# ip route 0.0.0.0 0.0.0.0 dialer 1
!
!
! NAT+ の設定をします。
!
Router(config)# access-list 1 permit 192.168.0.0 0.0.0.255
Router(config)# interface dialer 1
Router(config-if dialer 1)# ip nat inside source list 1 interface
Router(config-if dialer 1)# exit
!
!
! ProxyDNS 機能を利用する設定をします。
!
Router(config)# proxydns mode v4
!
!
! ProxyDNS 機能を利用する場合の、中継先 DNS サーバの IP アドレスを設定します。*1
!
Router(config)# proxydns default name-server v4 1.1.1.1 2.2.2.2
!
!
! DHCP サーバ機能を利用する設定をします。
!
Router(config)# service dhcp-server
!
!
! LAN インタフェースにおいて DHCP で通知する情報を設定します。
!
Router(config)# ip dhcp pool lan1
Router(config-dhcp-pool)# dns-server 0.0.0.0 *2
Router(config-dhcp-pool)# default-router 0.0.0.0 *2
Router(config-dhcp-pool)# exit
!
!
! 特権ユーザモードに戻ります。
!
Router(config)# end
!
!
! 設定を保存します。
!
Router# save SIDE-A.cfg
% saving working-config
% finished saving

Router#
!
!
! 設定を有効にするために再起動します。
!
Router# reset
Are you OK to cold start?(y/n) y
*1: DNS サーバのアドレスを設定しておかないと、ドメイン名指定した場合に自動発呼することができません。
*2: 0.0.0.0 を指定した場合、自身の LAN 側の IP アドレスを通知します。
