設定例
1.センターを経由してワイヤレス接続の拠点間でIPsec通信を行う
〜 IPsecインタフェースを使用する 〜
概要
補足・注意点

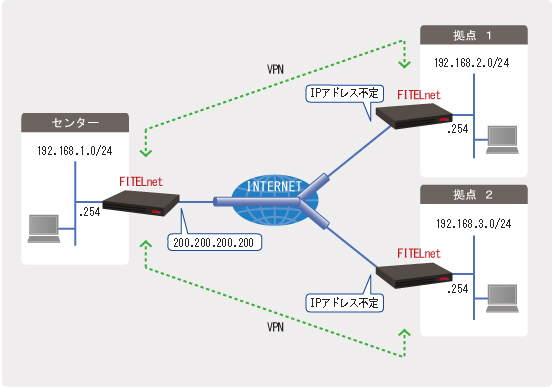

センターを経由してワイヤレス接続の拠点間でIPsec通信を行う例です。
ここでは、イー・モバイルのデータ通信カードを使用しておりますが、他のキャリアのものを使用することも可能です。
F140がサポートしているデータ通信カードについては、こちらをご参照ください。

データ通信カードの契約内容によっては、通信料のほかにプロバイダ接続料など別途料金が発生する場合があります
コマンド設定の例
(!の行はコメントです。実際に入力する必要はありません。)
この設定を利用したい方は
拠点1(F140)の設定
!
!
! 特権ユーザモードに移行します。
!
Router> enable
Enter password: super ←パスワードを入力します(実際は何も表示されません)。

Router#
!
!
! 基本設定モードに移行します。
!
Router# configure terminal
Router(config)#
!
!
! ホスト名を " kyoten1 " とします。
!
Router(config)# hostname kyoten1
kyoten1(config)#
!
!
! LAN インタフェースの設定を行います。
!
kyoten1(config)# interface lan 1
kyoten1(config-if lan 1)# ip address 192.168.2.254 255.255.255.0
kyoten1(config-if lan 1)# exit
!
!
! Dialer1 インタフェースの各種設定を行います。
!
kyoten1(config)# interface dialer 1
kyoten1(config-if dialer 1)# max-call off
kyoten1(config-if dialer 1)# caller *99***1#
kyoten1(config-if dialer 1)# ppp account em em
kyoten1(config-if dialer 1)# exit
!
!
! NAT+ の設定を行います。
!
kyoten1(config)# access-list 1 permit 192.168.2.0 0.0.0.255
kyoten1(config)# interface dialer 1
kyoten1(config-if dialer 1)# ip nat inside source list 1 interface
kyoten1(config-if dialer 1)# exit
!
!
! 学習フィルタリングを設定します。
!
kyoten1(config)# access-list 190 dynamic permit ip any any
kyoten1(config)# access-list 199 deny ip any any
kyoten1(config)# interface dialer 1
kyoten1(config-if dialer 1)# ip access-group 190 out
kyoten1(config-if dialer 1)# ip access-group 199 in
kyoten1(config-if dialer 1)# exit
!
!
! Mobile1 インタフェースの各種設定を行います。
!
kyoten1(config)# interface mobile 1
kyoten1(config-if mobile 1)# idle-timer send off
kyoten1(config-if mobile 1)# idle-timer receive off
kyoten1(config-if mobile 1)# forced disconnect packet off
kyoten1(config-if mobile 1)# forced disconnect cumulative-time off
kyoten1(config-if mobile 1)# auto connect on continuous *1 *2
kyoten1(config-if mobile 1)# exit
!
!
! ProxyDNS の設定を行います。 *2
!
kyoten1(config)# proxydns mode v4
!
!
! VPN 機能を有効にします。
!
kyoten1(config)# vpn enable
!
!
! VPN 通信動作中の詳細なログを残す設定にします。
!
kyoten1(config)# vpnlog enable
!
!
! Phase1 ポリシーの設定を行ないます。
!
kyoten1(config)# crypto isakmp policy 1
kyoten1(config-isakmp)# negotiation-mode aggressive
kyoten1(config-isakmp)# authentication prekey
kyoten1(config-isakmp)# key ascii secret-vpn
kyoten1(config-isakmp)# encryption aes 128
kyoten1(config-isakmp)# group 2
kyoten1(config-isakmp)# hash sha
kyoten1(config-isakmp)# idtype-pre userfqdn
kyoten1(config-isakmp)# my-identity id-kyoten1
kyoten1(config-isakmp)# peer-identity address 200.200.200.200
kyoten1(config-isakmp)# exit
!
!
! Phase2 ポリシーの設定を行ないます。
!
kyoten1(config)# ipsec transform-set P2-POLICY esp-aes-128 esp-sha-hmac
!
!
! VPN セレクタの設定を行ないます。
!
kyoten1(config)# ipsec access-list 1 ipsec ip any any
kyoten1(config)# ipsec access-list 64 bypass ip any any
!
kyoten1(config)# crypto map center 1
kyoten1(config-crypto-map)# match address 1
kyoten1(config-crypto-map)# set peer address 200.200.200.200
kyoten1(config-crypto-map)# set security-association always-up
kyoten1(config-crypto-map)# set transform-set P2-POLICY
kyoten1(config-crypto-map)# exit
!
!
! IPsec インタフェース 1 の設定を行います。
!
kyoten1(config)# interface ipsecif 1
kyoten1(config-if ipsecif 1)# crypto map center
kyoten1(config-if ipsecif 1)# exit
!
!
! ルート情報の設定によって、どの通信を IPsec 対象とするか指定します。
!
kyoten1(config)# ip route 192.168.1.0 255.255.255.0 connected ipsecif 1
kyoten1(config)# ip route 192.168.1.0 255.255.255.0 connected null 0 150
kyoten1(config)# ip route 192.168.3.0 255.255.255.0 connected ipsecif 1
kyoten1(config)# ip route 192.168.3.0 255.255.255.0 connected null 0 150
kyoten1(config)# ip route 0.0.0.0 0.0.0.0 dialer 1
!
!
! 特権ユーザモードに戻ります。
!
kyoten1(config)# end
!
!
! 設定を保存します。
!
kyoten1# save SIDE-A.cfg
% saving working-config
% finished saving

kyoten1#
!
!
! 設定を有効にするために再起動します。
!
kyoten1# reset
Are you OK to cold start?(y/n) y
*1 : "continuous"オプションは、V01.02(00)以降のファームウェアで対応しております

【注意】
データ通信カードの契約内容によっては、通信料のほかにプロバイダ接続料など別途料金が発生する場合があります
*2 : 常時接続機能を使用しない場合、DNS サーバのアドレスを設定しておかないと、ドメイン名指定した場合に自動発呼することができません
コマンド設定の例
(!の行はコメントです。実際に入力する必要はありません。)
この設定を利用したい方は
拠点2(F140)の設定
!
!
! 特権ユーザモードに移行します。
!
Router> enable
Enter password: super ←パスワードを入力します(実際は何も表示されません)。

Router#
!
!
! 基本設定モードに移行します。
!
Router# configure terminal
Router(config)#
!
!
! ホスト名を " kyoten2 " とします。
!
Router(config)# hostname kyoten2
kyoten2(config)#
!
!
! LAN インタフェースの設定を行います。
!
kyoten2(config)# interface lan 1
kyoten2(config-if lan 1)# ip address 192.168.3.254 255.255.255.0
kyoten2(config-if lan 1)# exit
!
!
! Dialer1 インタフェースの各種設定を行います。
!
kyoten2(config)# interface dialer 1
kyoten2(config-if dialer 1)# max-call off
kyoten2(config-if dialer 1)# caller *99***1#
kyoten2(config-if dialer 1)# ppp account em em
kyoten2(config-if dialer 1)# exit
!
!
! NAT+ の設定を行います。
!
kyoten2(config)# access-list 1 permit 192.168.3.0 0.0.0.255
kyoten2(config)# interface dialer 1
kyoten2(config-if dialer 1)# ip nat inside source list 1 interface
kyoten2(config-if dialer 1)# exit
!
!
! 学習フィルタリングを設定します。
!
kyoten2(config)# access-list 190 dynamic permit ip any any
kyoten2(config)# access-list 199 deny ip any any
kyoten2(config)# interface dialer 1
kyoten2(config-if dialer 1)# ip access-group 190 out
kyoten2(config-if dialer 1)# ip access-group 199 in
kyoten2(config-if dialer 1)# exit
!
!
! Mobile1 インタフェースの各種設定を行います。
!
kyoten2(config)# interface mobile 1
kyoten2(config-if mobile 1)# idle-timer send off
kyoten2(config-if mobile 1)# idle-timer receive off
kyoten2(config-if mobile 1)# forced disconnect packet off
kyoten2(config-if mobile 1)# forced disconnect cumulative-time off
kyoten2(config-if mobile 1)# auto connect on continuous *1 *2
kyoten2(config-if mobile 1)# exit
!
!
! ProxyDNS の設定を行います。 *2
!
kyoten2(config)# proxydns mode v4
!
!
! VPN 機能を有効にします。
!
kyoten2(config)# vpn enable
!
!
! VPN 通信動作中の詳細なログを残す設定にします。
!
kyoten2(config)# vpnlog enable
!
!
! Phase1 ポリシーの設定を行ないます。
!
kyoten2(config)# crypto isakmp policy 1
kyoten2(config-isakmp)# negotiation-mode aggressive
kyoten2(config-isakmp)# authentication prekey
kyoten2(config-isakmp)# key ascii secret-vpn
kyoten2(config-isakmp)# encryption aes 128
kyoten2(config-isakmp)# group 2
kyoten2(config-isakmp)# hash sha
kyoten2(config-isakmp)# idtype-pre userfqdn
kyoten2(config-isakmp)# my-identity id-kyoten2
kyoten2(config-isakmp)# peer-identity address 200.200.200.200
kyoten2(config-isakmp)# exit
!
!
! Phase2 ポリシーの設定を行ないます。
!
kyoten2(config)# ipsec transform-set P2-POLICY esp-aes-128 esp-sha-hmac
!
!
! VPNセレクタの設定を行ないます。
!
kyoten2(config)# ipsec access-list 1 ipsec ip any any
kyoten2(config)# ipsec access-list 64 bypass ip any any
!
kyoten2(config)# crypto map center 1
kyoten2(config-crypto-map)# match address 1
kyoten2(config-crypto-map)# set peer address 200.200.200.200
kyoten2(config-crypto-map)# set security-association always-up
kyoten2(config-crypto-map)# set transform-set P2-POLICY
kyoten2(config-crypto-map)# exit
!
!
! IPsec インタフェース 1 の設定を行います。
!
kyoten2(config)# interface ipsecif 1
kyoten2(config-if ipsecif 1)# crypto map center
kyoten2(config-if ipsecif 1)# exit
!
!
! ルート情報の設定によって、どの通信をIPsec対象とするか指定します。
!
kyoten2(config)# ip route 192.168.1.0 255.255.255.0 connected ipsecif 1
kyoten2(config)# ip route 192.168.1.0 255.255.255.0 connected null 0 150
kyoten2(config)# ip route 192.168.2.0 255.255.255.0 connected ipsecif 1
kyoten2(config)# ip route 192.168.2.0 255.255.255.0 connected null 0 150
kyoten2(config)# ip route 0.0.0.0 0.0.0.0 dialer 1
!
!
! 特権ユーザモードに戻ります。
!
kyoten2(config)# end
!
!
! 設定を保存します。
!
Router# save SIDE-A.cfg
% saving working-config
% finished saving

Router#
!
!
! 設定を有効にするために再起動します。
!
Router# reset
Are you OK to cold start?(y/n) y
*1 : "continuous"オプションは、V01.02(00)以降のファームウェアで対応しております

【注意】
データ通信カードの契約内容によっては、通信料のほかにプロバイダ接続料など別途料金が発生する場合があります
*2 : 常時接続機能を使用しない場合、DNS サーバのアドレスを設定しておかないと、ドメイン名指定した場合に自動発呼することができません
コマンド設定の例
(!の行はコメントです。実際に入力する必要はありません。)
この設定を利用したい方は
センター(F2000)の設定
!
!
! 特権ユーザモードに移行します。
!
Router> enable
Enter password: super ←パスワードを入力します(実際は何も表示されません)。

Router#
!
!
! 基本設定モードに移行します。
!
Router# configure terminal
Router(config)#
!
!
! ホスト名を " center " とします。
!
Router(config)# hostname center
!
!
! LAN インタフェースの設定を行います。
!
center(config)# interface lan 1
center(config-if lan 1)# ip address 192.168.1.254 255.255.255.0
center(config-if lan 1)# exit
!
!
! PPPoE1 インタフェースの各種設定を行います。
!
center(config)# interface pppoe 1
center(config-if pppoe 1)# pppoe server Provider-A
center(config-if pppoe 1)# pppoe account abc012@***.***.ne.jp pass012
center(config-if pppoe 1)# ip address 200.200.200.200
center(config-if pppoe 1)# pppoe type host
center(config-if pppoe 1)# exit
!
!
! NAT+ の設定を行います。
!
center(config)# access-list 1 permit 192.168.1.0 0.0.0.255
center(config)# interface pppoe 1
center(config-if pppoe 1)# ip nat inside source list 1 interface
center(config-if pppoe 1)# exit
!
!
! フィルタリングの設定を行います。 *1
!
center(config)# access-list 150 permit esp any host 200.200.200.200
center(config)# access-list 155 permit esp host 200.200.200.200 any
center(config)# access-list 190 dynamic permit ip any any
center(config)# access-list 199 deny ip any any
center(config)# interface pppoe 1
center(config-if pppoe 1)# ip access-group 150 in
center(config-if pppoe 1)# ip access-group 155 out
center(config-if pppoe 1)# ip access-group 190 out
center(config-if pppoe 1)# ip access-group 199 in
center(config-if pppoe 1)# exit
!
!
! ProxyDNS の設定を行います。
!
center(config)# proxydns mode v4
!
!
! VPN 機能を有効にします。
!
center(config)# vpn enable
!
!
! VPN 通信動作中の詳細なログを残す設定にします。
!
center(config)# vpnlog enable
!
!
! Phase1 ポリシーの設定を行ないます。
!
center(config)# crypto isakmp policy 1
center(config-isakmp)# negotiation-mode aggressive
center(config-isakmp)# authentication prekey
center(config-isakmp)# key ascii secret-vpn
center(config-isakmp)# encryption aes 128
center(config-isakmp)# group 2
center(config-isakmp)# hash sha
center(config-isakmp)# idtype-pre userfqdn
center(config-isakmp)# peer-identity host id-kyoten1
center(config-isakmp)# exit
!
center(config)# crypto isakmp policy 2
center(config-isakmp)# negotiation-mode aggressive
center(config-isakmp)# authentication prekey
center(config-isakmp)# key ascii secret-vpn
center(config-isakmp)# encryption aes 128
center(config-isakmp)# group 2
center(config-isakmp)# hash sha
center(config-isakmp)# idtype-pre userfqdn
center(config-isakmp)# peer-identity host id-kyoten2
center(config-isakmp)# exit
!
!
! Phase2 ポリシーの設定を行ないます。
!
center(config)# ipsec transform-set P2-POLICY esp-aes-128 esp-sha-hmac
!
!
! VPN セレクタの設定を行ないます。
!
center(config)# ipsec access-list 1 ipsec ip any any
center(config)# ipsec access-list 2 ipsec ip any any
center(config)# ipsec access-list 64 bypass ip any any
!
center(config)# crypto map kyoten1 1
center(config-crypto-map)# match address 1
center(config-crypto-map)# set peer host id-kyoten1
center(config-crypto-map)# set transform-set P2-POLICY
center(config-crypto-map)# exit
!
center(config)# crypto map kyoten2 2
center(config-crypto-map)# match address 2
center(config-crypto-map)# set peer host id-kyoten2
center(config-crypto-map)# set transform-set P2-POLICY
center(config-crypto-map)# exit
!
!
! IPsec インタフェース 1 の設定を行います。
!
center(config)# interface ipsecif 1
center(config-if ipsecif 1)# crypto map kyoten1
center(config-if ipsecif 1)# exit
!
!
! IPsec インタフェース 2 の設定を行います。
!
center(config)# interface ipsecif 2
center(config-if ipsecif 2)# crypto map kyoten2
center(config-if ipsecif 2)# exit
!
!
! ルート情報の設定によって、どの通信をIPsec対象とするか指定します。
!
center(config)# ip route 192.168.2.0 255.255.255.0 connected ipsecif 1
center(config)# ip route 192.168.3.0 255.255.255.0 connected ipsecif 2
center(config)# ip route 0.0.0.0 0.0.0.0 pppoe 1
!
!
! 特権ユーザモードに戻ります。
!
center(config)# end
!
!
! 設定を保存します。
!
center# save SIDE-A.cfg
% saving working-config
% finished saving

center#
!
!
! 設定を有効にするために再起動します。
!
center# reset
Are you OK to cold start?(y/n) y
*1 : 従来の機種では、自局宛の ESP パケットはフィルタリングの対象となりませんでしたが、FITELnet F2000 でルートベースの IPsec の設定( IPsec インタフェースの設定)を行った場合、自局宛の ESP パケットがフィルタリングの対象となります。

今回の場合、FITELnet F2000 で IPsec インタフェースを使用しておりますので、 自局宛の ESP パケットはフィルタリングの対象となります。
したがって、学習フィルタリングより優先度の高いスタティックのフィルタリングで自局宛の ESP パケットを受け取れるように設定する必要があります。(学習フィルタリングが中途半端に適用されないように、スタティックのフィルタリングの in と out 両方で許可する必要があります。)

ページトップへ

All Rights Reserved, Copyright(C) FURUKAWA ELECTRIC CO., LTD. 2009
