設定例
AWS Direct Connectを使用してAmazon VPCと直接接続する
概要

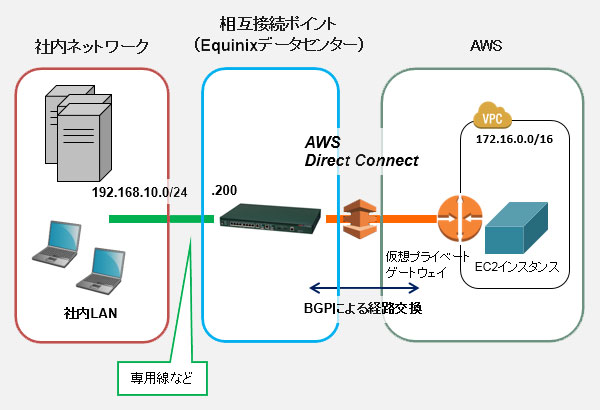

AWS Direct Connectを利用してAmazon VPCへの専用線接続を行うための設定例です。
（AWS Direct Connectの「プライベート接続」を使用します）
（AWS Direct Connectの「プライベート接続」を使用します）
【補足・注意点】
AWS Direct Connectの詳細、利用方法につきましては、http://aws.amazon.com/jp/directconnect/をご覧ください。
この設定例は、「相互接続ポイントにお客様がラックを借りてルータを設置し、AWS側と接続する」という前提となっています。
APNパートナーを利用して接続する場合は、接続形態や設定が異なる場合があります。
この設定例は、「相互接続ポイントにお客様がラックを借りてルータを設置し、AWS側と接続する」という前提となっています。
APNパートナーを利用して接続する場合は、接続形態や設定が異なる場合があります。
【FITEL装置の設定に必要な情報】
※APNパートナー事業者から上記パラメータが指定されている場合はそれに従って設定してください。

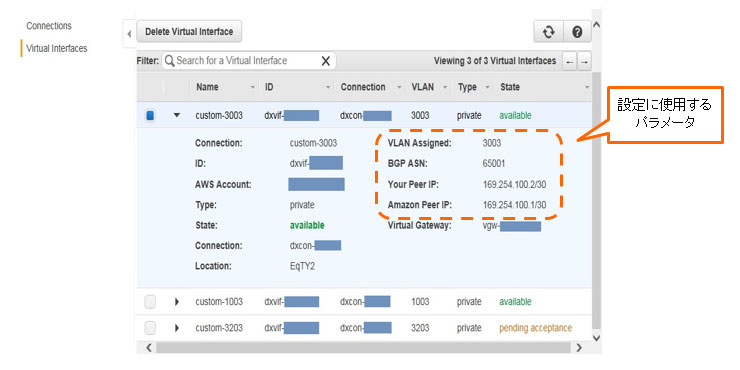

設定に使用するパラメータについては、AWSコンソールの"Direct Connect"→"Virtual Interface"にて確認可能です。（MD5パスワード除く）
＜表示例＞
設定例では以下のパラメータで設定を行います。
VLAN番号：3003
Direct Connectの社内ネットワーク側IPアドレス：169.254.100.2
Direct ConnectのAmazon側IPアドレス：169.254.100.1
BGP AS番号：65001
BGP MD5パスワード：XXXXXX
ルータ設定例
（!の行はコメントです。実際に入力する必要はありません。）
この設定を利用したい方は
! ! ! 特権ユーザモードに移行します。 ! Router> enable Enter password: super ←パスワードを入力します（実際は何も表示されません）。 Router# ! ! ! 基本設定モードに移行します。 ! Router# configure terminal Router(config)# ! ! ! ホスト名を設定します。 ! Router(config)# hostname Router-DX ! ! ! LAN1インタフェースの設定を行います。 ! Router-DX(config)# interface lan 1 Router-DX(config-if lan 1)# description To-On-Premises Router-DX(config-if lan 1)# ip address 192.168.10.200 255.255.255.0 Router-DX(config-if lan 1)# exit ! ! ! VLANIF1インタフェースの設定を行います。 ! （物理ポートEWAN1をVLANIF1に割り当て） ! Router-DX(config)# interface vlanif 1 Router-DX(config-if vlanif 1)# description To-DX Router-DX(config-if vlanif 1)# bridge-group ewan 1 Router-DX(config-if vlanif 1)# vlan-id 3003 ! "VLAN Assigned:"で指定されたVLAN-ID Router-DX(config-if vlanif 1)# ip address 169.254.100.2 255.255.255.252 ! "Your Peer IP:"で指定されたIPアドレス Router-DX(config-if vlanif 1)# exit ! ! ! BGPの設定を行います。 ! Router-DX(config)# router bgp 65001 ! "BGP ASN:"で指定されたAS番号 Router-DX(config-bgp)# bgp log-neighbor-changes Router-DX(config-bgp)# neighbor 169.254.100.1 remote-as 10124 ! "Amazon Peer IP:"で指定されたIPアドレス Router-DX(config-bgp)# neighbor 169.254.100.1 password XXXXXX ! 指定されたBGP MD5パスワード Router-DX(config-bgp)# network 192.168.10.0 255.255.255.0 ! AWS側に広告する社内ネットワーク側の経路情報を指定 Router-DX(config-bgp)# exit ! ! ! 特権ユーザモードに戻ります。 ! Router-DX(config)# end ! ! ! 設定を保存します。 ! Router-DX# save SIDE-A.cfg % saving working-config % finished saving Router-DX# ! ! ! 設定を有効にするために再起動します。 ! Router-DX# reset Are you OK to cold start?(y/n) y
動作状況の確認
AWS側とのBGPセッションが確立できたことを確認します。
| 確認内容 | 画面表示例 |
|---|---|
|
BGPネイバの情報を表示 "BGP state = Established"となっていることを確認します。 |
Router-DX#show ip bgp neighbors BGP neighbor is 169.254.100.1, remote AS 10124, local AS 65001, external link BGP version 4, remote router ID 169.254.100.1 BGP state = Established, up for 00:00:08 Last read 00:00:08, hold time is 90, keepalive interval is 30 seconds Neighbor capabilities: Route refresh: advertised and received (old and new) Address family IPv4 Unicast: advertised and received Received 98 messages, 0 notifications, 0 in queue Sent 95 messages, 1 notifications, 0 in queue Route refresh request: received 0, sent 0 Minimum time between advertisement runs is 30 seconds For address family: IPv4 Unicast Index 1, Offset 0, Mask 0x2 Community attribute sent to this neighbor (both) 1 accepted prefixes 1 announced prefixes Connections established 2; dropped 1 Local host: 169.254.100.2, Local port: 64633 Foreign host: 169.254.100.1, Foreign port: 179 Nexthop: 169.254.100.2 Nexthop global: :: Nexthop local: :: BGP connection: non shared network Read thread: on Write thread: off |
VPCの経路を受信していることを確認します。
| 確認内容 | 画面表示例 |
|---|---|
|
BGP受信経路の情報を表示 AWS側からVPCの経路（172.16.0.0/16）を受信していることを確認します。 |
Router-DX#show ip bgp neighbors 169.254.100.1 routes BGP table version is 0, local router ID is 192.168.10.200 Status codes: s suppressed, d damped, h history, p stale, * valid, > best, i - internal Origin codes: i - IGP, e - EGP, ? - incomplete Network Next Hop Metric LocPrf Weight Path *> 172.16.0.0 169.254.100.1 0 10124 i Total number of prefixes 1 |
社内ネットワーク側の経路を送信していることを確認します。
| 確認内容 | 画面表示例 |
|---|---|
|
BGP送信経路の情報を表示 社内ネットワーク側の経路（192.168.10.0/24）を送信していることを確認します。 |
Router-DX#show ip bgp neighbors 169.254.100.1 advertised-routes BGP table version is 0, local router ID is 192.168.10.200 Status codes: s suppressed, d damped, h history, * valid, > best, i - internal Origin codes: i - IGP, e - EGP, ? - incomplete Network Next Hop Metric LocPrf Weight Path *> 192.168.10.0 169.254.100.2 32768 i Total number of prefixes 1 |
