設定例
IKEv2 センタ(IP固定)、拠点(IP不定) VPNピア識別:FQDN形式
概要
補足・注意点
本機能は、以下のファームウェアバージョンより対応しております。
F200:V01.10(00)
F60 :V01.04(00)

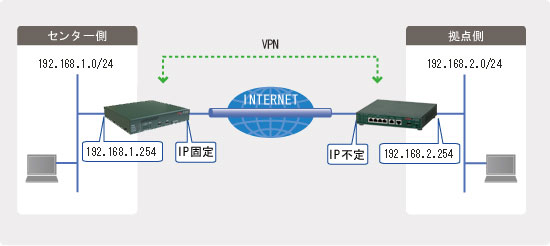

構成図
前提条件
当設定例では、以下のアドレス・環境を前提に説明しています。
プロバイダより割り振られたアドレス(アドレスは一例です)
センタ側 192.0.2.1
拠点側 指定無し
設定環境
IPsecの対象とする中継パケット 192.168.1.0/24 ⇔ 192.168.2.0/24
IPsec Phase1ポリシー 認証方式 ・・・ 事前共有鍵方式
暗号化方式 ・・・ 3DES
ハッシュ方式 ・・・ SHA
Diffie-Hellman ・・・ Group 2
IKE SAライフタイム ・・・ 1000秒
IPsec Phase2ポリシー PFS ・・・ Group2
暗号化方式 ・・・ 3DES
ハッシュ方式 ・・・ SHA
IPsec SAライフタイム ・・・ 600秒
IPsec SA確立契機 ・・・ 常にSAを確立(拠点側のみ設定)
コマンド設定の例
(!の行はコメントです。実際に入力する必要はありません。)
この設定を利用したい方は

センター側

!
!
! 特権ユーザモードに移行します。
!
Router> enable
Enter password:

Router#
!
!
! 既存(工場出荷)の設定を初期化します。
!
Router#clear working.cfg
!
!
! 基本設定モードに移行します。
!
Router# configure terminal
Router(config)#
!
!
! LAN側IPアドレスを設定します。
!
Router(config)# interface lan 1
Router(config-if lan 1)# ip address 192.168.1.254 255.255.255.0
Router(config-if lan 1)# exit
!
!
! PPPoE1インタフェース設定モードに移行します。
!
Router(config)# interface pppoe 1
Router(config-if pppoe 1)#
!
!
! PPPoEの各種設定をします。
!
Router(config-if pppoe 1)# pppoe server FLETS
!                                      サーバ名称は任意
Router(config-if pppoe 1)# pppoe account abc012@***.***.ne.jp xxxyyyzzz
!                                          アカウントID             パスワード
Router(config-if pppoe 1)# pppoe type host *1
Router(config-if pppoe 1)# ip address 192.0.2.1 *2
!
!
! NAT+の設定をします。
!
Router(config-if pppoe 1)# ip nat inside source list 99 interface
!                                           インタフェース(PPPoE)のIPアドレスでNAT+変換
Router(config-if pppoe 1)# exit
!
!
! access-list にNAT+変換前アドレス(LAN側アドレス)を登録します。
!
Router(config)# access-list 99 permit 192.168.1.0 0.0.0.255
!
!
! デフォルトルートをPPPoE1に設定します。
!
Router(config)# ip route 0.0.0.0 0.0.0.0 pppoe 1
!
!
! VPN機能を有効にします。
!
Router(config)# vpn enable
!
!
! VPN通信動作中の詳細なログを残す設定にします。
!
Router(config)# vpnlog enable
!
!
! IKEv2のPhase1ポリシーの設定を行ないます。
!
Router(config)# crypto ikev2 policy 1
!                       IKEv2ポリシー設定モードに移行
Router(config-ikev2)# authentication pre-share
!                                    認証方式に事前共有鍵を使用
Router(config-ikev2)# encryption 3des
!                                暗号方式の指定
Router(config-ikev2)# group 2
!                          Diffie Hellmanのグループの指定
Router(config-ikev2)# hash sha
!                         ハッシュ方式の指定
Router(config-ikev2)# lifetime 1000
!                              IKE SAのライフタイムの指定(秒)
Router(config-ikev2)# key ascii SECRET-VPN
!                               対向の拠点側と共通のキー(文字列)を設定
Router(config-ikev2)#  match identity host kyoten
!                                       対向の拠点側が通知してくる名称(この例ではfqdn名)
Router(config-ikev2)#  self-identity fqdn center
!                                       自装置の名称の設定(この例ではfqdn名)
Router(config-ikev2)# exit
!
!
! IKEv2のPhase2ポリシーの設定を行ないます。
!
Router(config)# ipsec transform-set P2-POLICY ikev2 esp-3des esp-sha-hmac *3
!                                      名称は任意  ikev2  暗号方式   ハッシュ方式
!
! VPNセレクタの設定を行ないます。
!
Router(config)# ipsec access-list 1 ipsec ip 192.168.1.0 0.0.0.255 192.168.2.0 0.0.0.255
!                                       暗号化    送信元IPアドレス         送信先IPアドレス
Router(config)# ipsec access-list 64 bypass ip any any
!                                     暗号化せず通過
Router(config)# crypto map KYOTEN 1
!                         マップ名は任意
Router(config-crypto-map)# match address 1
!                                       IPsecアクセスリスト番号
Router(config-crypto-map)# set transform-set P2-POLICY
!                                            Phase2ポリシーとの関連付け
Router(config-crypto-map)# set pfs group2
!                                 Diffie Hellmanのグループの指定
Router(config-crypto-map)# set security-association lifetime seconds 600
!                                                           IPsec SAのライフタイムの指定(秒)
Router(config-crypto-map)# set ikev2-policy 1 *4
!                                          Phase 1ポリシーとの関連付け
Router(config-crypto-map)# exit
Router(config)# interface pppoe 1
Router(config-if pppoe 1)# crypto map KYOTEN
!                                    マップ(VPNセレクタ)との関連付け
Router(config-if pppoe 1)# exit

!
! 特権ユーザモードに戻ります。
!
Router(config)# end
!
!
! 設定を保存します。
!
Router# save SIDE-A.cfg
% saving working-config
% finished saving

Router#
!
!
! 設定を有効にするために再起動します。
!
Router# reset
Are you OK to cold start?(y/n) y
*1 : OCN ADSLアクセス IP8/IP16「フレッツ」プランのような複数のアドレスを割り当てられる契約の場合は、"pppoe type lan"と設定します。
*2 : OCN ADSLアクセス IP8/IP16「フレッツ」プランのような複数のアドレスを割り当てられる契約の場合は、指定されたIPアドレスに +1 したアドレスを設定します。
例えば、192.0.2.48/29 を割り当てられた場合は、192.0.2.49を設定します。
*3 : ikev2 のオプションを指定しない場合、IKEv1のPhase2ポリシーとなります。IKEv2では、暗号方式、ハッシュ方式は複数指定できます。
*4 : 本設定の有無によりIKEv1/IKEv2のどちらを有効とするかが決まります。
本設定が無い場合、IKEv1が有効となり、IKEv2は利用できません。
コマンド設定の例
(!の行はコメントです。実際に入力する必要はありません。)
この設定を利用したい方は

拠点

!
!
! 特権ユーザモードに移行します。
!
Router> enable
Enter password:

Router#
!
!
! 既存(工場出荷)の設定を初期化します。
!
Router#clear working.cfg
!
!
! 基本設定モードに移行します。
!
Router# configure terminal
Router(config)#!
!
!
! LAN側IPアドレスを設定します。
!
Router(config)# interface lan 1
Router(config-if lan 1)# ip address 192.168.2.254 255.255.255.0
Router(config-if lan 1)# exit
!
!
! PPPoE1インタフェース設定モードに移行します。
!
Router(config)# interface pppoe 1
Router(config-if pppoe 1)#
!
!
! PPPoEの各種設定をします。
!
Router(config-if pppoe 1)# pppoe server FLETS
Router(config-if pppoe 1)# pppoe account abc345@***.***.ne.jp zzzyyyxxx
Router(config-if pppoe 1)# pppoe type host
!
!
! NAT+の設定をします。
!
Router(config-if pppoe 1)# ip nat inside source list 99 interface
Router(config-if pppoe 1)# exit
!
!
! access-list に、変換前アドレス(LAN側アドレス)を登録します。
!
Router(config)# access-list 99 permit 192.168.2.0 0.0.0.255
!
!
! デフォルトルートをPPPoE1に設定します。
!
Router(config)# ip route 0.0.0.0 0.0.0.0 pppoe 1
!
!
! VPN機能を有効にします。
!
Router(config)# vpn enable
!
!
! VPN通信動作中の詳細なログを残す設定にします。
!
Router(config)# vpnlog enable
!
!
! Phase1ポリシーの設定を行ないます。
!
Router(config)# crypto ikev2 policy 1
Router(config-ikev2)# authentication pre-share
Router(config-ikev2)# encryption 3des
Router(config-ikev2)# group 2
Router(config-ikev2)# hash sha
Router(config-ikev2)# lifetime 1000
Router(config-ikev2)# key ascii SECRET-VPN
Router(config-ikev2)# match identity host center
!                                          対向のセンタ側が通知してくる名称(この例ではfqdn名)
Router(config-ikev2)#  self-identity fqdn kyoten
!                                          自分の名称の設定(この例ではfqdn名)
Router(config-ikev2)# set peer 192.0.2.1
!                               SAを確立するVPNピアのアドレス
Router(config-ikev2)# exit
!
!
! Phase2ポリシーの設定を行ないます。
!
Router(config)# ipsec transform-set P2-POLICY ikev2 esp-3des esp-sha-hmac
!
!
! VPNセレクタの設定を行ないます。
!
Router(config)# ipsec access-list 1 ipsec ip 192.168.2.0 0.0.0.255 192.168.1.0 0.0.0.255
Router(config)# ipsec access-list 64 bypass ip any any
Router(config)# crypto map CENTER 1
Router(config-crypto-map)# match address 1
Router(config-crypto-map)# set transform-set P2-POLICY
Router(config-crypto-map)# set pfs group2
Router(config-crypto-map)# set security-association lifetime seconds 600
Router(config-crypto-map)# set security-association always-up
!                                                  常にSAを確立
Router(config-crypto-map)# set ikev2-policy 1
Router(config-crypto-map)# exit
Router(config)# interface pppoe 1
Router(config-if pppoe 1)# crypto map CENTER
Router(config-if pppoe 1)# exit
!
!
! 特権ユーザモードに戻ります。
!
Router(config)# end
!
!
! 設定を保存します。
!
Router# save SIDE-A.cfg
% saving working-config
% finished saving

Router#
!
!
! 設定を有効にするために再起動します。
!
Router# reset
Are you OK to cold start?(y/n) y
設定状態の確認

データ通信にてIPSECが確立していることを確認します。
例:拠点側よりping 192.168.1.254 source-interface lan 1を実施します。

確認内容 画面表示例
ping を実行する

ping 応答あり
Router#ping 192.168.1.254 source-interface lan 1
Sending 5, 100-byte ICMP Echos to 192.168.1.254, timeout is 2 seconds:
!!!!!
Success rate is 100 percent (5/5), round-trip min/avg/max = 0/0/0 ms

拠点側のVPNログ情報を確認します。

確認内容 画面表示例
VPNLOGを表示
Router#show vpnlog

0000 0000:00:00.00 2013/04/08 (mon) 16:47:00 0 00000000 514c0f80
     #BOOT[V01.04(00)-040213] SIDE-A.frm SIDE-A.cfg
0001 0000:00:02.07 2013/04/08 (mon) 16:47:04 16 10000002 00000000
     vpn enabled.
0002 0000:00:08.40 2013/04/08 (mon) 16:47:11 16 10000000 00000000
     External key provider enabled
0003 0000:00:35.31 2013/04/08 (mon) 16:47:38 16 10040001 00000000
IKE_SAが確立している事を確認      IKE SA<I> 1/- 192.0.2.1
0004 0000:00:35.31 2013/04/08 (mon) 16:47:38 16 10040001 00000000
     ea99da31 0f7fd94c 48614ca2 ae171e20
0005 0000:00:24.11 2013/04/08 (mon) 17:07:55 16 10010001 00000000
CHILD_SAが確立している事を確認      IPsec SA<I> 1/1 192.0.2.1
0006 0000:00:35.31 2013/04/08 (mon) 16:47:38 16 10010001 00000000
     6a7cd85f b60e1aac

拠点側のIKE_SAの情報を確認します。

確認内容 画面表示例
IKE_SAの情報を表示
Router#show crypto ikev2 ike-sa

[1] 192.0.2.1 center (fqdn)
           <---> 198.51.100.100 kyoten (fqdn)
    <I> 3des-cbc sha1
    Authentication method for Local : Pre-shared key
    Authentication method for Remote : Pre-shared key
    Diffie-Hellman group : 2 (1024 bits)
    Initiator Cookie : ea99da31 0f7fd94c
    Responder Cookie : 48614ca2 ae171e20
    DPD : on
    ICMP Keepalive : off
    Lifetime : 1000sec
    Current : 42sec

Total number of ISAKMP SA 1

拠点側のCHILD_SAの情報を確認します。

確認内容 画面表示例
CHILD_SAの情報を表示
Router#show crypto ikev2 child-sa

  CHILD_SA <I>
    Selector :
      192.168.2.0/24 ALL ALL
        <---> 192.168.1.0/24 ALL ALL
    Peer IP : 192.0.2.1/500
    Local IP : 198.51.100.100/500
    Encryption algorithm : 3DES-CBC
    Authentication algorithm : HMAC-SHA1
    Lifetime : 600sec
    PFS : off
    OUT
      O-SPI : 6a7cd85f
      Current : 46sec, 0kbytes
      out packet      : 5           error packet      : 0
    IN
      I-SPI : b60e1aac
      Current : 46sec, 0kbytes
      in packet       : 5           auth packet       : 5
      decrypto packet : 5           discard packet    : 0
      replay packet   : 0           auth error packet : 0

Total number of IPSEC SA 1
