設定例
IPv6インターネット接続の設定(IPoE:ネイティブ方式)

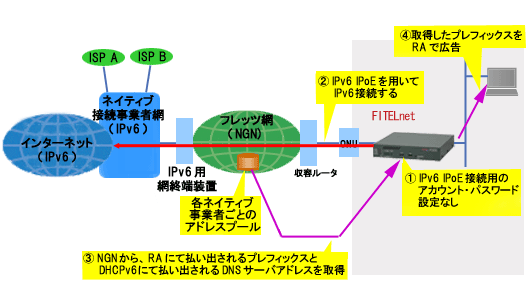

概要
IPoE(ネイティブ方式)でIPv6インターネットに接続する設定例です。
補足・注意点
【FITELnetが提供する機能】
・IPoE IPv6の終端機能
・端末へのIPv6プレフィックスの広告(RA・DHCPv6)
・IPv6プレフィックスやDNSサーバアドレスの取得(RA-Proxy・DHCPv6)
 ※RA-Proxy機能(NDP-Proxy機能)
 網側から配布されたIPv6プレフィックス情報(RA)を、別のインタフェースで利用する機能です。
 また実際のIPv6通信のためNDPも利用できるようにする機能です。
コマンド設定の例
(!の行はコメントです。実際に入力する必要はありません。)
この設定を利用したい方は
!
!
! 特権ユーザモードに移行します。
!
Router> enable
Enter password:

Router#
!
!
! 基本設定モードに移行します。
!
Router# configure terminal
Router(config)#
!
!
! IPv6通信時のネクストホップはewan 1インタフェース(IPv6 IPoE)とします 。
!
Router(config)#ipv6 route ::/0 ewan 1
!
!
! ewan 1インタフェース設定モードに移行します 。
! DHCPv6クライアント機能とRA-Proxy機能(NDP-Proxy機能)をを動作させ
! Proxy先のインタフェースをlan 1とします 。
!
Router(config)#interface ewan 1
Router(config-if ewan 1)# ipv6 enable
Router(config-if ewan 1)# ipv6 nd receive-ra prefix-delegation lan 1
Router(config-if ewan 1)# ipv6 dhcp client ipv6dns_client
Router(config-if ewan 1)#exit
Router(config)#!
!
! lan 1インタフェース設定モードに移行します 。
! DHCPv6-PDで取得したIPv6プレフィックスからIPv6アドレスを自動生成します 。
! また、RA送信、およびDHCPv6サーバ機能を動作させます 。
!
Router(config)#interface lan 1
Router(config-if lan 1)# ipv6 enable
Router(config-if lan 1)# ipv6 address autoconfig
Router(config-if lan 1)# ipv6 nd other-config-flag
!                        IPv6アドレス設定以外のオプション情報をホストに自動的に取得させます 。
Router(config-if lan 1)# ipv6 nd send-ra
Router(config-if lan 1)# ipv6 dhcp server ipv6dns_server
Router(config-if lan 1)#exit
!
Router(config)#ipv6 dhcp client-profile ipv6dns_client
Router(config-ipv6-dhcp-client-prof)# option-request dns-servers
Router(config-ipv6-dhcp-client-prof)#exit
!
Router(config)#ipv6 dhcp server-profile ipv6dns_server
Router(config-ipv6-dhcp-server-prof)# dns-server forward dhcp-client ewan 1
Router(config-ipv6-dhcp-server-prof)#exit
Router(config)#
!
!
! 特権ユーザモードに戻ります。
!
Router(config)# end
!
!
! 設定を保存します。
!
Router# save SIDE-A.cfg
% saving working-config
% finished saving

Router#
!
!
! 設定を有効にするために再起動します。
!
Router# reset
Are you OK to cold start?(y/n) y
設定状態の確認

EWAN1インタフェースにてDNSアドレスを取得している事を確認します。

確認内容 画面表示例
DHCPv6クライアント機能の状況を表示








DNSアドレスを確認
Router# show ipv6 dhcp client status
Interface status
EWAN1
 Client identifier: **:**:**:**:**:**:**:**:**:**

 Server identifier: **:**:**:**:**:**:**:**:**:**
 Server Address: **:**:**:**:**:**:**:**:**:**
 Prefix Delegation
 DNS Servers
  2001:db8:face:200::34
 Last Update : 2011/09/29 16:11:59

LAN インタフェースにIPv6アドレスが設定されている事を確認します

確認内容 画面表示例
LANインタフェースのIPv6情報を表示




IPv6アドレスが設定されている事を確認
Router#show ipv6 interface lan 1

LAN is up
IPv6 is enabled, link-local address is fe80::280:bdff:fef0:3678
Global unicast address(es):
 2001:db8:face:200::1, subnet is 2001:db8:face:200::/64
Joined group address(es):
 ff02::2
 ff05::1:3
 ff02::1:2
 ff02::1
 ff02::1:fff0:3678
MTU is 1500 bytes
ICMP error messages limited to 100 per second
ND reachable time is 44000 milliseconds
ND advertised reachable time is 0 milliseconds
ND advertised retransmit interval is 0 milliseconds
ND router advertisements are sent every 200 seconds
ND router advertisements live for 1800 seconds
ND router solicit transmission first delay time is 0 seconds
ND router solicit transmission interval is 4 seconds
ND router solicit transmission times is 3
Hosts use stateless autoconfig for addresses.
Current Hop Limit:64
reachable time 44000ms (base 30000ms)
retranamission interval 1000ms
