ポートの送受信フレームを指定したポートでモニタリングする機能です。
mirroredポートは複数指定が可能で、「受信のみ」、「送信のみ」及び、「送受信両方」のフレームを指定できます
monitorポートはlanとewanで単数指定のみ可能です。(lanで1ポート、ewanで1ポートを同時に指定できます。)※F60はewanポートの指定は出来ません
■mirroredポートの設定/削除
【コマンド】
ポートモニタリング機能でモニタリングするポートを指定します。※F60はewanポートの指定は出来ません
・設定
port-monitor mirrored {lan <1-8>|ewan <1-2>} [{in|out|both}]
・削除
no port-monitor mirrored {lan <1-8>|ewan <1-2>} [{in|out|both}]
パラメータ | 設定内容 | 設定範囲 | 備考 |
---|---|---|---|
インタフェース名 | モニタするポートを指定します。 |
lan 1〜8 ewan 1〜2 |
|
フレーム |
モニタ対象とするフレームを指定します。 in :Ingressのフレーム out :Egressのフレーム both:上記両方のフレーム |
in out both |
省略時 both |
■monitorポートの設定/削除
【コマンド】
ポートモニタリング機能で、モニタリングした結果を出力するポートを指定します。※F60はewanポートの指定は出来ません
・設定
port-monitor monitor {lan <1-8>|ewan <1-2>}
・削除
no port-monitor monitor {lan <1-8>|ewan <1-2>}
パラメータ | 設定内容 | 設定範囲 | 備考 |
---|---|---|---|
インタフェース名 | 結果を出力するポートを指定します。 |
lan 1〜8 ewan 1〜2 |
■設定時の注意事項
■設定例

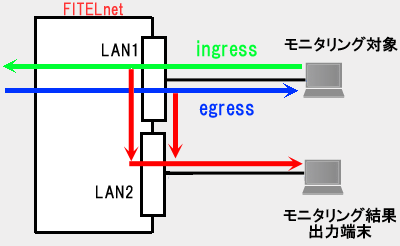

モニタリングするポート(mirrored)をlanのポート1、モニタリングした結果を出力するポート(monitor)をlanのポート2に設定します。
【設定コマンド】
port-monitor mirrored lan 1
port-monitor monitor lan 2
【表示コマンド】
show port-monitor
[Current state]
<LAN>
mirrored port(ingress):1
mirrored port(egress):1
monitor port:2
<EWAN>
vlanタグの状態が、モニタすると元の状態と変わる場合があります。
※状態が変わるのは下記の表の、太字の部分になります。
monitorポート | |||||
mirroredポート | mirroredポートの入力フレーム | port-vlan | tag-vlan | lan | |
null-tag alwaysあり | null-tag alwaysなし | ||||
port-vlan |
ヌルタグ あり |
タグ なし |
vlanタグ あり※ |
vlanタグ あり |
vlanタグ あり |
タグなし | タグなし |
vlanタグ あり※ |
vlanタグ あり |
vlanタグ あり |
|
tag-vlan |
vlanタグ あり |
タグなし |
vlanタグ あり |
vlanタグ あり |
vlanタグ あり |
lan |
ヌルタグ あり |
タグなし |
ヌルタグ あり |
ヌルタグ あり |
タグなし |
タグなし | タグなし | タグなし |
ヌルタグ あり |
タグなし |
※vlanタグはport vlanのvlan idのタグです。
例) port-vlanのポートで送受信したフレームを、lanのポートでモニタすると、vlanタグが付いてモニタされます。
tag-vlanのポートで送受信したフレームを、port-vlanのポートでモニタすると、vlanタグが除去されてモニタされます。
ヌルタグが付与されるかどうかはモニタするポートの設定次第なので、「フレームにヌルタグが付いているかどうか」を、ポートモニタした結果から判断することはできません。
