EtherIPについての機能概要
2010年11月15日 初版

1.概要

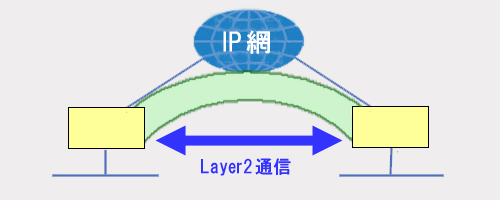

EtherIP機能とは、EtherフレームをIP網を介して中継するためにEtherフレームをIPフレームでカプセル化するL2VPN機能です。
・IPv4/IPv6以外のフレームの通信が可能です。
・IPv4/IPv6は、同一セグメントとして通信することが可能です。

概要 1

VLAN間接続では、以下の動作が可能です。
 ※F200のlan1インタフェースは、untagもしくはvlanid=0を取り扱うインタフェースです。

1.1.vlan-idの取り扱い

F200がEtherIPによりMACフレームを中継する際、VLAN-IDの取り扱いとして、以下の2つの方式をサポートしています。

・透過(Transparent)
  VLAN-IDをつけたまま中継する。

・終端(Terminate)
  VLAN-IDを除去して中継する。

VLAN-IDをつけ直して中継する機能はサポートしておりません。

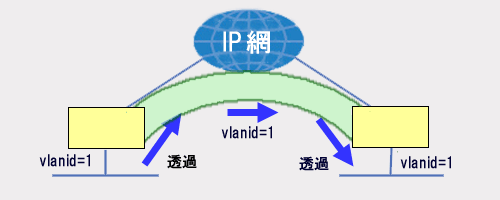

1.1.1.vlan-tagを透過する(transparent)

概要 2

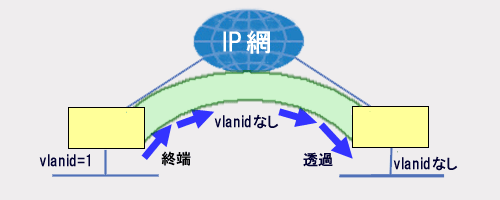

1.1.2.vlan-tagを終端する(trminate)

概要 3

2.設定例

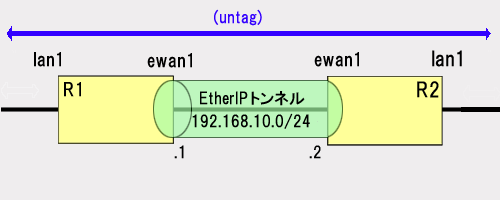

2.1.lan1のポートで、untagフレームを取り扱う設定例

設定例1

【R1の設定コマンド】

interface lan 1
 internal-bridge 1 terminate
! vlan tagを除去して中継します。
exit
!
!
interface tunnel 1
 internal-bridge 1 transparent
! vlan tag情報を変更すること無くそのまま転送します。
 tunnel source 192.168.10.1
 tunnel destination 192.168.10.2
 tunnel mode ether-ip
! トンネルインタフェースのカプセル化モードをEtherIPに指定します。
 pw-type etherport
! インターナルブリッジのlan/vlanインタフェースとのブリッジ中継を行います。
exit
!
!
interface ewan 1
 ip address 192.168.10.1 255.255.255.0
exit
line lan
 vlan 1 egress-tagging never
! vlan tag情報を付加せず送信します。
exit


【R2の設定コマンド】
interface lan 1
 internal-bridge 1 terminate
exit
!
!
interface tunnel 1
 internal-bridge 1 transparent
 tunnel source 192.168.10.2
 tunnel destination 192.168.10.1
 tunnel mode ether-ip
 pw-type etherport
exit
!
!
interface ewan 1
 ip address 192.168.10.2 255.255.255.0
exit
!
!
line lan
 vlan 1 egress-tagging never
exit

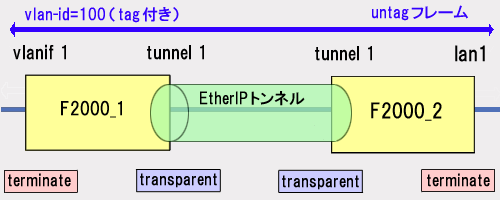

2.2.tag終端の設定例

設定例2

【F2000_1の設定コマンド】
interface vlanif 1
 internal-bridge 1 terminate
! vlan tagを除去して中継します。
 bridge-group lan 1
 vlan-id 100
exit
!
!
interface tunnel 1
 internal-bridge 1 transparent
! vlan tag情報を変更すること無くそのまま転送します。
 tunnel source 100.0.0.1
 tunnel destination 100.0.0.2
 tunnel mode ether-ip
! トンネルインタフェースのカプセル化モードをEtherIPに指定します。
 pw-type etherport
! インターナルブリッジのlan/vlanインタフェースとのブリッジ中継を行います。
exit
!
!
line lan
 vlan 1 bridge-group 1
 vlan 1 egress-tagging always
! tagを付加して送信します。
exit
!
!
interface ewan 1
 ip address 100.0.0.1 255.255.255.0
exit

【F2000_2の設定コマンド】
interface lan 1
 internal-bridge 1 terminate
exit
!
!
interface tunnel 1
 internal-bridge 1 transparent
 tunnel source 100.0.0.2
 tunnel destination 100.0.0.1
 tunnel mode ether-ip
 pw-type etherport
exit
!
!
interface ewan 1
 ip address 100.0.0.2 255.255.255.0
exit

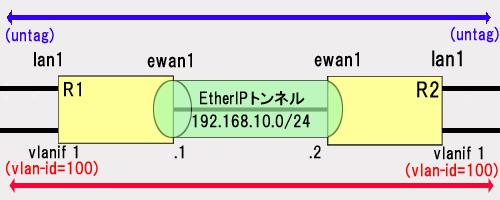

2.3.1.lan1のポート1で、untagフレーム、vlan-id=1のtag付きフレームの双方を取り扱う設定例

F2000では、同一ポートでuntagフレーム/tag付きフレームを取り扱うことはできません。
F2000でタグ有り/無しが混在する環境を設定する場合は、タグ有り、タグ無しのポートを分ける必要があります。設定例2.3.2.を参照ください

設定例3

【R1の設定コマンド】
interface lan 1
 internal-bridge 1 terminate
! vlan tagを除去して中継します。
 tagging never
! nulltagを除去しuntagフレームで出力をおこないます。
exit
!
!
interface vlanif 1
 vlan-id 100
 bridge-group lan 0
 internal-bridge 1 transparent
! vlan tag情報を変更することなくそのまま転送します。
exit
!
!
interface tunnel 1
 internal-bridge 1 transparent
 tunnel source 192.168.10.1
 tunnel destination 192.168.10.2
 tunnel mode ether-ip
 pw-type etherport
exit
!
!
line lan
 vlan 1 bridge-group 0
exit
!
!
interface ewan 1
 ip address 192.168.10.1 255.255.255.0
exit

【R2の設定コマンド】
interface lan 1
 internal-bridge 1 terminate
 tagging never
exit
!
!
interface vlanif 1
 vlan-id 100
 bridge-group lan 0
 internal-bridge 1 transparent
exit
!
!
interface tunnel 1
 internal-bridge 1 transparent
 tunnel source 192.168.10.2
 tunnel destination 192.168.10.1
 tunnel mode ether-ip
 pw-type etherport
exit
!
!
line lan
 vlan 1 bridge-group 0
exit
!
!
interface ewan 1
 ip address 192.168.10.2 255.255.255.0
exit

2.3.2.lan1のポート1で、untagフレーム、vlan-id=1のtag付きフレームの双方を取り扱う設定例(F2000)

F2000では、同一ポートでuntagフレーム/tag付きフレームを取り扱うことはできません。

設定例4

【R1の設定コマンド】
interface lan 1
 internal-bridge 1 terminate
 tagging never
exit
!
!
interface vlanif 1
 vlan-id 100
 bridge-group lan 1
 internal-bridge 1 transparent
exit
!
!
interface tunnel 1
 internal-bridge 1 transparent
 tunnel source 192.168.10.1
 tunnel destination 192.168.10.2
 tunnel mode ether-ip
 pw-type etherport
exit
!
!
line lan
 vlan 1 bridge-group 0
!lanのポート1を bridge-group 0(lan1インタフェース)に指定します。
 vlan 1 egress-tagging never
 vlan 2 bridge-group 1
!lanのポート2をbridge-group 1(vlan1インタフェース)に指定します
 vlan 2 egress-tagging always
exit
!
!
interface ewan 1
 ip address 192.168.10.1 255.255.255.0
exit

【R2の設定コマンド】
interface lan 1
 internal-bridge 1 terminate
 tagging never
exit
!
!
interface vlanif 1
 vlan-id 100
 bridge-group lan 0
 internal-bridge 1 transparent
exit
!
!
interface tunnel 1
 internal-bridge 1 transparent
 tunnel source 192.168.10.2
 tunnel destination 192.168.10.1
 tunnel mode ether-ip
 pw-type etherport
exit
!
!
line lan
 vlan 1 bridge-group 0
 vlan 1 egress-tagging never
 vlan 2 bridge-group 1
 vlan 2 egress-tagging always
exit
!
!
interface ewan 1
 ip address 192.168.10.2 255.255.255.0
exit
