設定例
LANインターフェースの無線LAN設定例
概要
LANインターフェース配下からのインターネットの利用する設定例です。
LANインターフェースで無線LANを利用することができます。
補足・注意点

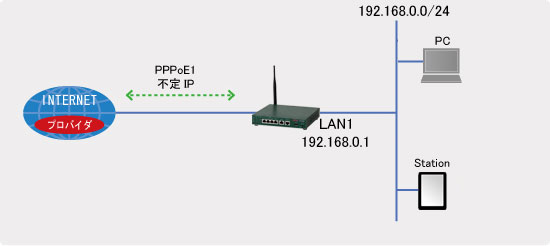

構成図

構成図

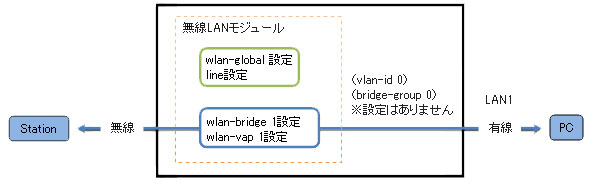

無線LAN設定構成

無線LAN設定構成
前提条件
当設定例では、以下のアドレス・環境を前提に説明しています。
無線設定
無線方式 802.11gbn
送信出力 100%
チャネル選択 オートチャネル
無線LAN用WEB設定パスワード admin
無線鍵情報 secret_0001
アクセスポイント1(wlan-vap1)
SSID TEST_0001
セキュリティ方式 / 暗号方式(key ascii) WPA2-PSK / AES(secret_0001)
DHCPサーバ機能 192.168.0.3から配布
無線LANモジュールアクセスアドレス ip adress 192.168.0.2/24
コマンド設定の例
(!の行はコメントです。実際に入力する必要はありません。)
この設定を利用したい方は
設定
!
!
! 特権ユーザモードに移行します。
!
Router> enable
Enter password:

Router#
!
!
! 既存(工場出荷)の設定を初期化します。
!
Router# clear working.cfg
!
! 基本設定モードに移行します。
!
Router# configure terminal
Router(config)#
!
!
! デフォルトルートを設定します。
!
Router(config)# ip route 0.0.0.0 0.0.0.0 pppoe 1
!
!
! 学習IPフィルタリングを設定します。
!
Router(config)#access-list 110 dynamic permit ip any any
Router(config)#access-list 190 deny ip any any
Router(config)#
Router(config)#interface pppoe 1
Router(config-if pppoe 1)# ip access-group 110 out
Router(config-if pppoe 1)# ip access-group 190 in
Router(config-if pppoe 1)#exit
!
!
! NATを設定します。
!
Router(config)#access-list 1 permit any
Router(config)#interface pppoe 1
Router(config-if pppoe 1)# ip nat inside source list 1 interface
!
!
! DHCPサーバ機能とProxyDNS機能の設定をします。
!
Router(config)#proxydns mode v4
Router(config)#
Router(config)#service dhcp-server
Router(config)#ip dhcp pool lan 1
Router(config-dhcp-pool)# dns-server 192.168.0.1
Router(config-dhcp-pool)# default-router 192.168.0.1
Router(config-dhcp-pool)# allocate-address 192.168.0.3
Router(config-dhcp-pool)#exit
!
!
! LAN側IPアドレスを設定します。
!
Router(config)#interface lan 1
Router(config-if lan 1)# ip address 192.168.0.1 255.255.255.0
Router(config-if lan 1)#exit
Router(config)#
!
!
! PPPoE 1 インタフェースの設定をします。
!
Router(config)#interface pppoe 1
Router(config-if pppoe 1)# pppoe server pppoe_name_1
Router(config-if pppoe 1)# pppoe account *****@*****  ******
Router(config-if pppoe 1)# pppoe type host
Router(config-if pppoe 1)#exit
!
!
! 無線LAN-AP基本設定モードに移行します。
!
Router(config)#wlan-global 2.4G
Router(config-wlan-global 2.4G)# wlan-mode ap
Router(config-wlan-global 2.4G)# web-login-password admin
Router(config-wlan-global 2.4G)# radio-mode 802.11bgn
Router(config-wlan-global 2.4G)# tx-power 100
Router(config-wlan-global 2.4G)# channel auto
Router(config-wlan-global 2.4G)#exit
!
!
! VAP設定モードに移行します。
!
Router(config)#wlan-vap 1
Router(config-wlan-vap 1)# ssid TEST_0001
Router(config-wlan-vap 1)# authentication-mode wpa2 psk aes
Router(config-wlan-vap 1)# key ascii secret_0001
Router(config-wlan-vap 1)# ap-bridge disable
Router(config-wlan-vap 1)#exit
!
!
! WLANブリッジ設定モード
!
Router(config)#wlan-bridge 1
Router(config-wlan-bridge 1)# vlan-id 0
Router(config-wlan-bridge 1)# wlan-vap 1
Router(config-wlan-bridge 1)# ip address 192.168.0.2 255.255.255.0
Router(config-wlan-bridge 1)#exit
!
!
! 特権ユーザモードに戻ります。
!
Router(config)# end
!
!
! 設定を保存します。
!
Router# save SIDE-A.cfg
% saving working-config
% finished saving
!
!
! 設定を有効にするために再起動します。
!
Router_B# reset

Are you OK to cold start?(y/n) y
設定状態の確認 1

無線LAN-APの動作確認

確認内容 画面表示例

WLAN-VAP 1が表示されていることを確認
Router_A#show wlan wlan-vap
WLAN-VAP 1 is UP
 Hardware is Fastethernet, address is ****.****.****
 Radio-mode:IEEE 802.11ng, ESSID:"TEST_0001"
 Bit Rate:72.2 Mb/s, Tx-Power=17 dbm
 Statistics:
 0 packets input
  0 bytes input, 0 errors
  0 dropped, 0 overruns, 0 frame
 0 packet output
  0 bytes output, 0 errors
  0 dropped, 0 overruns
  0 carrier, 0 collisions
設定状態の確認 2

Stationの接続確認

確認内容 画面表示例





接続しているStationのMACアドレスが表示されていることを確認
Router_A#show wlan station
Total Stations: 2

[wlan-vap 1]
Address
****.****.**** (アドレス表示)
設定状態の確認 3

Stationの割当IPアドレスを確認

確認内容 画面表示例


StationのMACアドレスと割当てたIPアドレスを確認
Router_A#show ip dhcp binding
LAN:
 allocate **:**:**:**:**:** 192.168.0.3 89 23:46
