設定例
IPv4アドレスを設定する
概要
補足・注意点

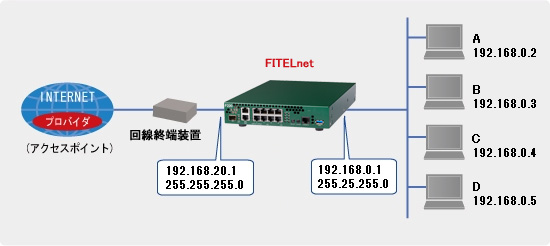

構成図
設定データの例
設定内容 設定モード 設定コマンド名 設定項目 入力値 備考
LAN側IPアドレス Port-channelインタフェース設定モード ip address LAN側IPアドレス 192.168.0.1
サブネットマスク 255.255.255.0
WAN側IPアドレス Port-channelインタフェース設定モード ip address IPアドレス 192.168.20.1
サブネットマスク 255.255.255.0
NAT+ Port-channelインタフェース設定モード ip nat NAT+を使用する interface NAT+を使用する設定
デフォルトルート 基本設定モード ip route 通知されたデフォルトゲートウェイ 192.168.20.254
ProxyDNS機能 基本設定モード dns-server ip enable IPv4のDNS機能を使用する ip
proxydns domain プライマリDNSサーバ 1.1.1.1 プロバイダから指定されたアドレスを設定します
セカンダリDNSサーバ 2.2.2.2
DHCPサーバ機能 Port-channelインタフェース設定モード service DHCPサーバ機能を使用する ip dhcp service server
DHCPサーバプロファイル設定モード dns DNSサーバのIPアドレス 192.168.0.1
gateway デフォルトルータのIPアドレス 192.168.0.1


コマンド設定の例
(!の行はコメントです。実際に入力する必要はありません。)
この設定を利用したい方は
!
!
! 特権ユーザモードに移行します。
!
> enable
password: super ←パスワードを入力します。(実際は表示されない)
!
!
! 基本設定モードに移行します。
!
#configure terminal

(config)#
!
!
! Port-channel にLAN側IPアドレスを設定します。
!
(config)#interface Port-channel 1
(config-if-ch 1)# ip address 192.168.0.1 255.255.255.0
(config-if-ch 1)#exit
!
!
! GigaEthernet インタフェースに、port-channel をリンク付けします。
!
(config)#interface GigaEthernet 1/1 *1
(config-if-ge 1/1)# vlan-id 1
(config-if-ge 1/1)# bridge-group 1
(config-if-ge 1/1)# channel-group 1
(config-if-ge 1/1)#exit
!
(config)#interface GigaEthernet 1/2 *1
(config-if-ge 1/2)# vlan-id 1
(config-if-ge 1/2)# bridge-group 1
(config-if-ge 1/2)# channel-group 1
(config-if-ge 1/2)#exit
!
(config)#interface GigaEthernet 1/3 *1
(config-if-ge 1/3)# vlan-id 1
(config-if-ge 1/3)# bridge-group 1
(config-if-ge 1/3)# channel-group 1
(config-if-ge 1/3)#exit
!
(config)#interface GigaEthernet 1/4 *1
(config-if-ge 1/4)# vlan-id 1
(config-if-ge 1/4)# bridge-group 1
(config-if-ge 1/4)# channel-group 1
(config-if-ge 1/4)#exit
!
!
! Port-channel インタフェース設定モードに移行します。
!
(config)#interface Port-channel 2
!
!
! IPアドレス/サブネットマスクを設定します。
!
(config-if-ch 2)# ip address 192.168.20.1 255.255.255.0
!
!
! NAT+ の設定をします。
!
(config-if-ch 2)# ip nat inside source list 1 interface
!
!
! 基本設定モードに戻ります。
!
(config-if-ch 2)#exit
!
!
! GigaEthernetインタフェースに、port-channel をリンク付けします。
!
(config)#interface GigaEthernet 2/1 *1
(config-if-ge 2/1)# vlan-id 2
(config-if-ge 2/1)# bridge-group 2
(config-if-ge 2/1)# channel-group 2
(config-if-ge 2/1)#exit
!
!
! NAT で変換対象とする送信元アドレス
! (ここではLAN 側アドレスを対象とします)を登録します。
!
(config)#ip nat list 1 192.168.0.0 0.0.0.255
!
!
! 学習フィルタリングの設定をします。
!
(config)#access-list 111 deny ip any any
(config)#access-list 121 spi ip any any
!
(config)#interface GigaEthernet 2/1
(config-if-ge 2/1)# ip access-group 111 in
(config-if-ge 2/1)# ip access-group 121 out
(config-if-ge 2/1)#exit
!
!
! デフォルトルートを設定します。
!
(config)#ip route 0.0.0.0 0.0.0.0 192.168.20.254
!
!
! ProxyDNS 機能を利用する設定をします。
!
(config)#dns-server ip enable
!
!
! ProxyDNS 機能を利用する場合の、中継先 DNS サーバの IP アドレスを設定します。
!
(config)#proxydns domain 1 any * any static 1.1.1.1 2.2.2.2
!
!
! Port-channel インタフェースにおいて DHCP で通知する情報を設定します。
!
(config)#interface Port-channel 1
(config-if-ch 1)# ip dhcp service server
(config-if-ch 1)# ip dhcp server-profile lan1
(config-if-ch 1)#exit
!
!
! DHCP サーバ機能を利用する設定をします。
!
(config)#ip dhcp server-profile lan1
(config-dhcps lan1)# address 192.168.0.1 192.168.0.254
(config-dhcps lan1)# dns 192.168.0.1
(config-dhcps lan1)# gateway 192.168.0.1
(config-dhcps lan1)#exit
!
!
! 特権ユーザモードに戻ります。
!
(config)#end
!
! 設定を保存します。
! 任意の名前で保存して下さい(*2)。
!
#save [ファイル名]
!
!
! 設定を有効にするために refresh をします。
!
#refresh
refresh ok?[y/N]:yes
..................Done


*1:物理ポート番号の設定
*2:ファイル名を省略した場合、boot.cfgで保存されます。
   装置起動時に適用する設定はboot configurationコマンドで指定することができます(デフォルトはboot.cfg)。
