ネットワーク機器トップ > 製品ラインナップ > MUCHOシリーズ > Eシリーズの仕様/各部の名称/
同梱物/回線契約上の注意



仕様一覧

  • 外形寸法:60(W)×150(D)×190(H)mm
  • 質 量 :約0.8kg
  • 消費電源:AC100V±10V(50/60Hz)
  • 消費電力:8W以下
  • コンソールポート:D-sub9pinオス
※MUCHO-E,EX,EV共通

項目 MUCHO-E MUCHO-EX MUCHO-EV
回線インターフェース U点 1ポート 1ポート 1ポート
U点極性反転スイッチ 自動認識 自動認識 自動認識
DSUスイッチ
S/T点 2ポート 2ポート 2ポート
S/T点終端スイッチ
LAN 10BASE-T 4ポート 4ポート 4ポート
HUB/PC切り替えスイッチ
WAN ISDN
ディジタル専用線(64/128kbps)
PIAFS(32kbps/64kbps)
フレームリレー(64/128kbps)
AsyncPPP
マルチアクセルサーバ機能
アナログポート 3ポート(2ポートはブランチ接続)
アナログ機能 フレックスホン、疑似フレックスホン、ダイヤルイン、 INSボイスワープ、INSなりわけサービス、ダイヤルQ2パスワード機能 短縮ダイヤル、追っかけ転送、発信者番号通知、 グローパルセレクト、サブアドレス、ダイヤル完了タイマ、 ボリューム調整、追加呼出遅延(ベル回数)、フッキング、 内線呼出ベル音、切断音制御、識別着信、 FAX無鳴動、ベル周波数、発信者番号優先着信、 コールバック、中継機能、再ダイヤル、 内線通話、通信中機器移動、内線転送
TA機能
装置インターフェース シリアルポート DCE DTE DTE
LCD 通信状態、料金、発着信履歴、エラーコードなど
電源 電源 内蔵 内蔵 内蔵
停電時バックアップ 対応(アルカリ単3乾電池6本が必要)
ブリッジング
サポートプロトコル IP IP IP
IPルーティングプロトコル スタティック
RIP
フィルタリング アドレス、プロトコル、ポート番号、インターフェース
DHCPサーバ
NAT+(plus) ISDN、ディジタル専用線NAT+(plus)
フレームリレーNAT
NATスタティック
セキュリティ 発信者番号通知
PAP/CHAP
トラフィック分散 MP
RBOD
BACP
課金監視機能
コールバック 無課金
CBCP
VPN機能 IPsec
ESP トンネルモード
暗号 56DES
認証 MD5
自動鍵交換 IKE/ISAKMP
データ別優先制御(帯域確保)
SNMP
SYSLOG
RADIUS
設定、運用 WWWサーバ,コマンド
(○:サポート、−:未サポート)
は従来のMUCHOシリーズからの機能変更項目です。
  • HUB/PC切替スイッチにより、HUBとカスケード接続が可能
  • S/T点終端ON/OFFスイッチにより、ISDNのバス配線にも柔軟に対応
  • 「ムーチョ」コンソール用ケーブル(別売)
    D-sub 9pin-9pinクロス1m    MCC-909 標準価格 3,000円(税別)
    D-sub 9pin-9pinストレート1m MCC-9S9 標準価格 3,000円(税別)

MUCHOに同梱されている品名

  MUCHO-E MUCHO-EX/EV
本体 1台
電話機コード(約3m) 1本
モデム設定ファイルフロッピーディスク 1枚
コマンドリファレンスフロッピーディスク 1枚
縦置きスタンド 1個
取扱説明書(保証書付) 1冊
クイックスタードガイド 1冊
アナログ操作早見表 1枚
ATコマンド一覧表 1部
壁掛け用金具(壁掛けブラケット,ネジ2コ) 1セット
保証書 1枚
ユーザ登録用FAX用紙 1枚



各部の名称
    【正面】
    【背面】

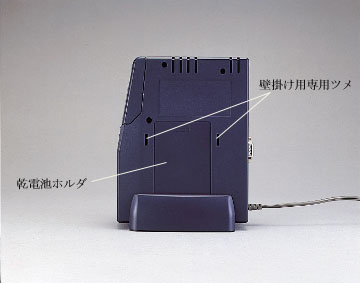

    【側面】

回線契約上の注意点


■■■ ISDN回線 ■■■
ISDNを契約する場合は、INSネット64を指定してください。 また、契約条件として、以下の事項にしたがってください。 『「INSネット64」お申込票(基本機能版)』にしたがい記載します。

「INSネット64」お申込票
  • 接続する通信機器

    通信機器の名称メーカ名認定番号
    MUCHO-E他社(古河電気工業株式会社)CD99-0194JP,L99-1045
    MUCHO-EX他社(古河電気工業株式会社)CD99-0194JP,L99-1045
    MUCHO-EV他社(古河電気工業株式会社)CD99-0194JP,L99-1045


  • コンサルティング項目(必須項目)

    • インターフェース形態およびレイヤ1起動種目
      インターフェース形態は、P-MP接続で契約してください。
      レイヤ1起動種別は、以下のように選択してください。
      • MUCHOを単独でISDNに接続する場合・・・常時起動
      • 他のISDN装置(電話・FAX等)とバス接続する場合・・・常時起動または呼毎起動 (他装置にあわせる)
    • 発信者番号通知サービス
      呼毎通知許可で契約してください。
    • ユーザ間情報通知サービス
      着信許可、着信拒否どちらでもかまいません。


  • コンサルティング項目(付加機能等項目)

    • 通信中機器移動サービス(無料)
      ご契約ください。
    • 通信中着信通知サービス(無料)
      ご契約ください。
    • ダイヤルインサービス(有料)
      ご利用の場合は、次のようにしてください。
      (本装置グローバルセレクト機能利用、電話番号を2番号使う場合)
      • 追加番号数  1個
      • グローバル着信利用を選択してください。
    • フレックスホン(有料;コールウェイティング機能、三者通話機能 通信中転送機能、着信転送機能)
      ご利用になる機能を選択してください。
      ただし本装置をお使いの場合は、フレックスホンサービスをご契約 でない場合、同様な機能をご利用になれます。(擬似フレックスホン)
■■■ ディジタル専用線 ■■■

ディジタル専用線を契約する場合は、高速ディジタル伝送サービス (Iインターフェース)の基本インターフェース(回線速度64/128kbps)を 指定してください。

■■■ フレームリレー ■■■

国内のフレームリレーをサービスする通信業者と接続することができます。 物理回線スピードは64kbpsもしくは128kbpsに対応しており、ITU-Tの規格 に適合しているフレームリレー交換機と接続することができます。
以下にNTTとNTT以外での回線契約のポイントを記載します。
  • NTTフレームリレーサービス
    MUCHO-FRに依存する契約内容
    (NTTフレームリレーサービス(第1種)契約申込書(2)に記載されている項目から)
    項目設定内容
    端末設備 DTE 製品名等 MUCHO-EXもしくはMUCHO-EV
    物理変換アダプタ なし
    CLLMサポート サポート
    PVC状態確認手順サポート 非同期非サポート
    同期 片方向サポート/端末(DTE)

    第2種フレームリレーサービスをご利用の場合は,これらの設定内容が固定で設定されますので,記入の必要はありません.

  • NTT以外のフレームリレーサービス
    • PVC状態確認手順(LMI)はITU-T:Q.933AnnexAとしてください.
    • DLCI番号は16から47の範囲で指定してください.
