dial-up(MP) LAN

インターネットダイアルアップLAN型接続（双方向、MP）

双方向接続サービスでは、プロバイダ側からのISDN発呼ができるので、専用線接続と近い形態でユーザネットワークとインターネットの相互通信が可能です。

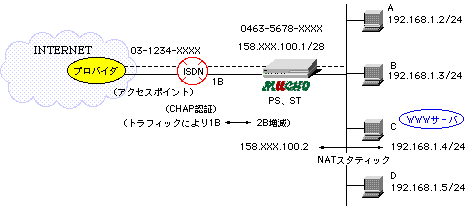

本設定は、MPによるトラフィック分散バルク転送で、ユーザネットワークにプライベートアドレスを適用し、NATスタティック機能により、WWWサーバでインターネットに情報発信を可能にする形態の例です。

プロバイダより提供される接続ID
- ユーザルータID

  1234abcd
- プロバイダルータID

  tokyo123
- ←方向パスワード

  gokuhi
- →方向パスワード

  himitsu
- アクセスポイントISDN番号

  03-1234-XXXX
- プロバイダルータIPアドレス

  XXX.XXX.50.1/24
- ユーザルータアドレス情報

  IPアドレス　158.XXX.100.1/28
  サブネットマスク　255.255.255.240
プロバイダと契約時にユーザから連絡する項目

ユーザISDN番号　0463-5678-XXXX
MUCHO（簡単設定ユーティリティによる）設定
- WAN回線の選択

  ISDN回線
- ISDN回線の設定

  ISDN番号　04635678XXXX
  サブアドレス　なし
  PPP認証を使用する
  認証アカウント　1234abcd
  認証パスワード　himitsu
- 接続相手の設定

  接続相手の名前　tokyo123
  ISDN番号　031234XXXX
  サブアドレス　なし
  トラフィック分散をする
- LANインタフェースIP

  IPアドレス　192.168.1.1
  アドレス設定　サブネットマスクパターン　255.255.255.0
  ↓
  （完了画面で設定ファイルを一時保存する）
  ↓
  （簡易設定メニューで拡張設定→ISDN関連の設定を選択する）
- ISDN接続相手の設定

  接続相手の名前「tokyo123」をクリックし、変更を選択する。
  「IPアドレス設定ボタンから呼び出される接続相手の設定で割り当てたアドレスは破棄されます」と表示される→ＯＫをクリックする。
- ISDN接続相手の設定

  接続相手の名前　tokyo123
  接続相手のISDN番号　031234XXXX
  サブアドレス　なし
  着信時の認証方法　CHAP
  パスワード　gokuhi
  トラフィック分散をする
  ↓
  （ＯＫをクリックし「tokyo123ls」についても同様に設定する）
  ↓
  （簡易設定メニューで拡張設定→IPアドレス設定を選択する）
- アドレス設定

  IPアドレスあり
  IPアドレス　158.XXX.100.1
  ネットマスク　255.255.255.240
  NAT^{＋（plus）}を使う
  IPアドレス　192.168.1.1
  ネットマスク　255.255.255.0
  ↓
  （拡張設定→IPアドレス変換設定→アドレス変換スタティック設定を選択する）
  ↓
  （追加をクリックする）
- アドレス変換スタティック設定

  LAN側アドレス　192.168.1.4（WWWサーバのアドレス）
  WAN側アドレス　158.XXX.100.2
  ↓
  設定ファイル更新（設定終了）
MUCHO（コマンドによる）設定

　　　conf#wan lse
　　　conf#hostname add 1 default=1234abcd chapkey=himitsu papkey=himitsu
　　　conf#target add name=tokyo123 dial=031234XXXX key=nc,gokuhi host=default
　　　conf#target add name=tokyo123ls dial=031234XXXX key=nc,gokuhi host=default
　　　conf#isdn recvcheck=on -1 dial=04635678XXXX target=tokyo123
　　　conf#isdn recvcheck=on -2 dial=04635678XXXX target=tokyo123ls
　　　conf#interface lan addr=192.168.1.1,255.255.255.0
　　　conf#interface isdn1 addr=158.XXX.100.1,255.255.255.240
　　　conf#ipripstatic delete all
　　　conf#ipripstatic add dst=0.0.0.0,0.0.0.0 nextif=isdn1
　　　conf#nat on
　　　conf#natstatictable add local=192.168.1.4 global=158.XXX.1.2
　　　conf#dhcpserver off
　　　conf#exit
　　　configuration modified. save OK ? (y/n): y
　　　please reset#reset
　　　Do you want to continue (y/n)?: y
