INFONET対向フレームリレー接続２（WAN Numbered）

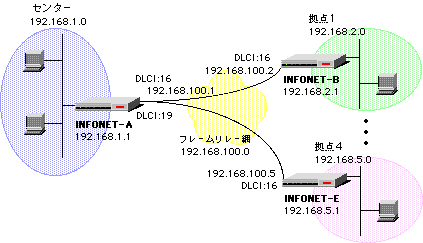

INFONETシリーズでは、フレームリレーを用いた複数接続に対応しています。 フレームリレー側にIPアドレスを設定する、WAN Numbered の接続です。
インタフェースアドレスは、InverseARPにより、互いに自動的に割り付けられます。各フレームリレー回線の回線速度は128kbps、CIR値は32kbpsとします。

＊ここでは、INFONET-RX10Hでの設定例を挙げます。INFONET-RX20での設定例はこちら。

• INFONET-RX10Hの場合

  INFONET-Aの設定

  conf#wan fr 128 　←回線速度は128kbps
  conf#dlci 16 pir=128 cir=32 localaddr=192.168.100.1,255.255.255.0
  　　　←DLCI毎の回線速度とCIR値とルータのWANアドレスを設定します
  conf#dlci 17 pir=128 cir=32 localaddr=192.168.100.1,255.255.255.0
  conf#dlci 18 pir=128 cir=32 localaddr=192.168.100.1,255.255.255.0
  conf#dlci 19 pir=128 cir=32 localaddr=192.168.100.1,255.255.255.0
  conf#interface ip lan addr=192.168.1.1,255.255.255.0 broadcast=192.168.1.255
  　　　←ルータのLANアドレスを設定します
  conf#interface ip fr type=broadcast
  conf#iprouting on
  　　　←IPルーティングを使用します
  conf#rtcontrol ip fr send=off recv=off
  　　　←回線側のRIPは使用しません
  conf#ipripstatic delete all
  conf#ipripstatic add dst=192.168.2.0,255.255.255.0 nexthop=192.168.100.2 metric=2
  　　　←スタティックルートを設定します（通信したい相手のみを設定）
  conf#ipripstatic add dst=192.168.3.0,255.255.255.0 nexthop=192.168.100.3 metric=2
  conf#ipripstatic add dst=192.168.4.0,255.255.255.0 nexthop=192.168.100.4 metric=2
  conf#ipripstatic add dst=192.168.5.0,255.255.255.0 nexthop=192.168.100.5 metric=2
  conf#exit

  configuration modified. save OK ? (y/n): y
  please reset#reset
  Do you want to continue (y/n)?: y


  INFONET-Bの設定（INFONET-C,D,Eも同様）

  conf#wan fr 128 　←回線速度は128kbps
  conf#dlci 16 pir=128 cir=32 localaddr=192.168.100.2,255.255.255.0
  　　　←DLCI毎の回線速度とCIR値とルータのWANアドレスを設定します
  conf#interface ip lan addr=192.168.2.1,255.255.255.0 broadcast=192.168.2.255
  　　　←ルータのLANアドレスを設定します
  conf#interface ip fr type=broadcast
  conf#iprouting on
  　　　←IPルーティングを使用します
  conf#rtcontrol ip fr send=off recv=off
  　　　←回線側のRIPは使用しません
  conf#ipripstatic delete all
  conf#ipripstatic add dst=192.168.1.0,255.255.255.0 nexthop=192.168.100.1 metric=2
  　　　←スタティックルートを設定します（通信したい相手のみを設定）
  conf#ipripstatic add dst=192.168.3.0,255.255.255.0 nexthop=192.168.100.3 metric=2
  conf#ipripstatic add dst=192.168.4.0,255.255.255.0 nexthop=192.168.100.4 metric=2
  conf#ipripstatic add dst=192.168.5.0,255.255.255.0 nexthop=192.168.100.5 metric=2
  conf#exit

  configuration modified. save OK ? (y/n): y
  please reset#reset
  Do you want to continue (y/n)?: y
