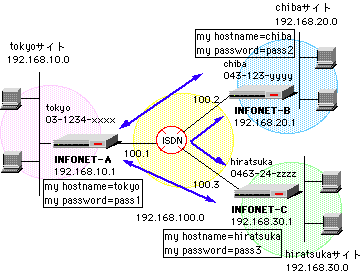

ISDN発信者番号通知による相手認証と着信時のPPP(CHAP)認証を使用した例です。
*ここでは、INFONET-RX10Hでの設定例を挙げます。INFONET-RX20での設定例はこちら。
conf#wan single isdn ←回線を設定します conf#target add name=chiba dial=043123yyyy key=nc,pass2 ←接続相手を設定します conf#target add name=hiratsuka dial=046324zzzz key=nc,pass3 conf#hostname chiba set myhostname=tokyo mypasswd=pass1 ←認証要求を受けた場合に使用する名前とパスワードを設定します conf#hostname hiratsuka set myhostname=tokyo mypasswd=pass1 conf#isdn dialcheck=0 recvcheck=on multimode=on -1 dial=031234xxxx ←ISDN回線を設定します conf#interface ip lan addr=192.168.10.1,255.255.255.0 broadcast=192.168.10.255 ←ルータのLANアドレスを設定します conf#interface ip isdn1 addr=192.168.100.1,255.255.255.0 broadcast=192.168.100.255 ←ルータのWANアドレスを設定します conf#rtcontrol ip isdn1 send=off recv=off ←RIPを使用しません conf#ipripstatic delete all conf#ipripstatic add dst=192.168.20.0,255.255.255.0 nexthop=192.168.100.2 metric=2 ←スタティックを設定します conf#ipripstatic add dst=192.168.30.0,255.255.255.0 nexthop=192.168.100.3 metric=2 conf#iptarget add addr=192.168.100.2 name=chiba ←IPアドレスとターゲット名を一致させます conf#iptarget add addr=192.168.100.3 name=hiratsuka conf#exit configuration modified. save OK ? (y/n): y please reset#reset Do you want to continue (y/n)?: y
conf#wan single isdn ←回線を設定します conf#target add name=tokyo dial=031234xxxx key=nc,pass1 ←接続相手を設定します conf#target add name=hiratsuka dial=046324zzzz key=nc,pass3 conf#hostname tokyo set myhostname=chiba mypasswd=pass2 ←認証要求を受けた場合に使用する名前とパスワードを設定します conf#hostname hiratsuka set myhostname=chiba mypasswd=pass2 conf#isdn dialcheck=0 recvcheck=on multimode=on -1 dial=043123yyyy ←ISDN回線を設定します conf#interface ip lan addr=192.168.20.1,255.255.255.0 broadcast=192.168.20.255 ←ルータのLANアドレスを設定します conf#interface ip isdn1 addr=192.168.100.2,255.255.255.0 broadcast=192.168.100.255 ←ルータのWANアドレスを設定します conf#rtcontrol ip isdn1 send=off recv=off ←RIPを使用しません conf#ipripstatic delete all conf#ipripstatic add dst=192.168.10.0,255.255.255.0 nexthop=192.168.100.1 metric=2 ←スタティックを設定します conf#ipripstatic add dst=192.168.30.0,255.255.255.0 nexthop=192.168.100.3 metric=2 conf#iptarget add addr=192.168.100.1 name=tokyo ←IPアドレスとターゲット名を一致させます conf#iptarget add addr=192.168.100.3 name=hiratsuka conf#exit configuration modified. save OK ? (y/n): y please reset#reset Do you want to continue (y/n)?: y
conf#wan single isdn ←回線を設定します conf#target add name=tokyo dial=031234xxxx key=nc,pass1 ←接続相手を設定します conf#target add name=chiba dial=043123yyyy key=nc,pass2 conf#hostname tokyo set myhostname=hiratsuka mypasswd=pass3 ←認証要求を受けた場合に使用する名前とパスワードを設定します conf#hostname chiba set myhostname=hiratsuka mypasswd=pass3 conf#isdn dialcheck=0 recvcheck=on multimode=on -1 dial=046324zzzz ←ISDN回線を設定します conf#interface ip lan addr=192.168.30.1,255.255.255.0 broadcast=192.168.30.255 ←ルータのLANアドレスを設定します conf#interface ip isdn1 addr=192.168.100.3,255.255.255.0 broadcast=192.168.100.255 ←ルータのWANアドレスを設定します conf#rtcontrol ip isdn1 send=off recv=off ←RIPを使用しません conf#ipripstatic delete all conf#ipripstatic add dst=192.168.10.0,255.255.255.0 nexthop=192.168.100.1 metric=2 ←スタティックを設定します conf#ipripstatic add dst=192.168.20.0,255.255.255.0 nexthop=192.168.100.2 metric=2 conf#iptarget add addr=192.168.100.1 name=tokyo ←IPアドレスとターゲット名を一致させます conf#iptarget add addr=192.168.100.2 name=chiba conf#exit configuration modified. save OK ? (y/n): y please reset#reset Do you want to continue (y/n)?: y
