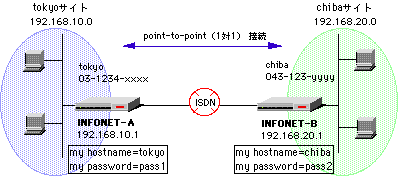

ISDN発信者番号通知による相手認証と着信時のPPP(CHAP)認証を使用した例です。
*ここでは、INFONET-RX10Hでの設定例を挙げます。INFONET-RX20での設定例はこちら。
conf#wan single isdn ←回線を設定します conf#target add name=chiba dial=043123yyyy key=nc,pass2 ←接続相手を設定します conf#hostname chiba set myhostname=tokyo mypasswd=pass1 ←認証要求を受けた場合に使用する名前とパスワードを設定します conf#isdn dialcheck=0 recvcheck=on -1 dial=031234xxxx target=chiba ←ISDN回線を設定します conf#interface ip lan addr=192.168.10.1,255.255.255.0 broadcast=192.168.10.255 ←ルータのLANアドレスを設定します conf#interface ip isdn1 remote=192.168.20.1,255.255.255.0 broadcast=192.168.20.255 ←相手ルータのLANアドレスを設定します conf#rtcontrol ip isdn1 send=off recv=off ←RIPを使用しません conf#ipripstatic delete all conf#ipripstatic add dst=192.168.20.0,255.255.255.0 nexthop=192.168.20.1 ←スタティックを設定します conf#exit configuration modified. save OK ? (y/n): y please reset#reset Do you want to continue (y/n)?: y
conf#wan single isdn ←回線を設定します conf#target add name=tokyo dial=031234xxxx key=nc,pass1 ←接続相手を設定します conf#hostname tokyo set myhostname=chiba mypasswd=pass2 ←認証要求を受けた場合に使用する名前とパスワードを設定します conf#isdn dialcheck=0 recvcheck=on -1 dial=043123yyyy target=tokyo ←ISDN回線を設定します conf#interface ip lan addr=192.168.20.1,255.255.255.0 broadcast=192.168.20.255 ←ルータのLANアドレスを設定します conf#interface ip isdn1 remote=192.168.10.1,255.255.255.0 broadcast=192.168.10.255 ←相手ルータのLANアドレスを設定します conf#rtcontrol ip isdn1 send=off recv=off ←RIPを使用しません conf#ipripstatic delete all conf#ipripstatic add dst=192.168.10.0,255.255.255.0 nexthop=192.168.10.1 ←スタティックを設定します conf#exit configuration modified. save OK ? (y/n): y please reset#reset Do you want to continue (y/n)?: y
