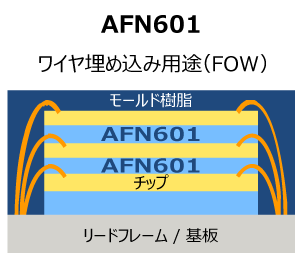

ダイアタッチフィルムとは、様々な部材同士を『着ける』ための接着フィルムです。
熱により軟化することで部材に張り付き、硬化が完了した後は強固な接着力を維持し続けます。

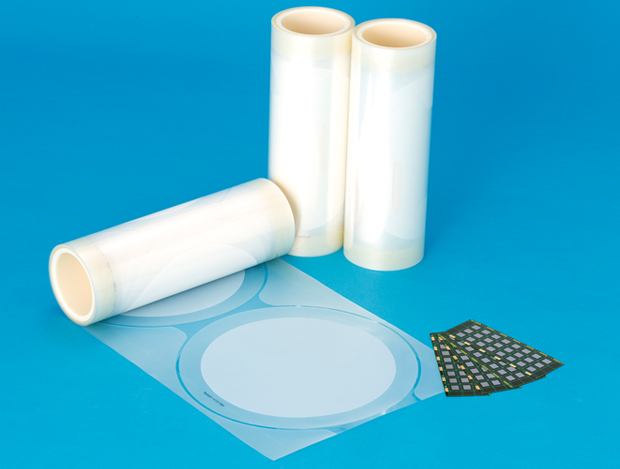

ダイシング用テープと一体化させたダイシングダイアタッチフィルムも取り扱っており、お客様の使い方に最適な製品をご提案できます。
特長
- ダイアタッチフィルム専用のダイシング用テープを用いることで優れたピックアップ性を実現
- 従来のブレードダイシングに加え、ステルスレーザーダイシングと言った新規プロセスにも対応
- 電気伝導性/熱伝導性を持つダイアタッチフィルムにも対応
仕様（代表的製品）
| AFN603 | AFN303 | AFN601 | |||
|---|---|---|---|---|---|
|
硬化条件（注） |
150℃, 60分 もしくは 180℃, 60分 |
150℃, 60分 |
150℃, 60分 もしくは 120℃, 60分（半硬化） |
||
| 硬化温度への昇温時間 | 30分 | 30分 | 30分 | ||
| DAF厚み | µm | 20/25/50 | 10 | 50/60/80 | |
| ダイシング用テープ種類 | UVタイプ | UVタイプ | UVタイプ | ||
| ダイシング用テープ厚さ | µm | 100 | 100 | 100 | |
| 推奨UV照射量 | mJ/cm2 | 200 | 200 | 200 | |
| 熱膨張率 | αlpha1 | ppm/K | 37 | 33 | 26 |
| αlpha2 | ppm/K | 132 | 125 | 80 | |
| Tg (TMA) | deg.C | 115 | 120 | 156 | |
| 溶融粘度 | 70℃ | Pa･s | 37400 | 25000 | 16000 |
| 120℃ | Pa･s | 2000 | 1350 | 1600 | |
| 弾性率 | 50℃ | MPa | 2900 | 4500 | 6000 |
| 250℃ | MPa | 56 | 100 | 650 | |
| 吸水率 85℃, 85%, 100h | wt% | 0.8 | 0.8 | 0.7 | |
| ダイシェア試験 2x2mm Si ダイ |
室温 | MPa | 60 | 60 | 50 |
| 260℃ | MPa | 12 | 12 | 16 | |
（注） 実装時のボイドが残る場合はステップキュア (120℃, 60分 + 150℃ 60分)を推奨致します
標準仕様
AFN603、AFN303、 AFN601の標準仕様は以下の通りです。
| 項目 | 標準仕様 |
|---|---|
| 1巻当たりの枚数 | 50枚 または 200枚 |
| 推奨保管温度 | -5℃～10℃ |
| 有効期限 | 製造日から1年間 |
| 常温戻し後の有効期限 | 1か月 |
その他製品のご紹介
上記製品以外にも、様々な用途に適した製品を取り揃えております。
用途・使用条件をご連絡いただければ、最適なテープをご紹介いたします。
