LaserWave

10ギガビット・イーサネットのシステムに最適化されたファイバです。国際規格「TIA568 B.3-1」で新たに規定された「850nm Laser Optimized 50 Micron Multimode Fiber」です。以下の国際規格にも対応しています。

10G Fiber Channel
10G Ethernet IEEE 10GBASE-S
OC-192,OC-768

LaserWaveファイバの特長

長距離伝送
850nmVCSELレーザで10Gbpsシステムを今までの最大550ｍから最大600mをサポート可能としました。
低システムコスト
従来のシステムから10Gbps用途まで低コスト化を実現、全体のシステムコストを25％以上低減します。
将来性
1Gbpsで設計したシステムを10Gbpsへ容易にアップグレードできます。
汎用性
10Gbpsイーサネットと10Gbpsファイバチャンネルに適合。

米国特許USP 6574403取得済み
日本国内においても特許出願中

LaserWaveファイバの仕様・特性

		600	300	従来 GI 50
		LaserＷave		従来 GI 50
コア径(μm)		50		50
クラッド径(μm)		125		125
伝送損失(dB/km)	λ＝0.85μm	2.4以下		3.0以下
伝送損失(dB/km)	λ＝1.3μm	0.7以下		1.0以下
伝送帯域(1) (MHz・km)	λ＝0.85μm	3675以上	1500以上	500以上
伝送帯域(1) (MHz・km)	λ＝1.3μm	500以上	500以上	500以上
伝送帯域（2）（MHz・km）	λ＝0.85μm	4900以上	2000以上	-

(1)従来帯域測定法による
(2)DMD パフォーマンスの規定により保証された実効レーザ帯域
*DMD に関するさらに詳しい情報を得たい方はOFSウェブサイト（英文）www.ofsoptics.com にて
技術資料“Measuring Bandwidth of High-Speed Multimode Fiber”をダウンロードしてください。

LaserWaveファイバと従来のマルチモードファイバの違い

従来のマルチモードファイバでは実現できなかった伝送距離をLaserWaveファイバが可能にします。
DMD測定
DMD（ディファレンシャル・モード・ディレイ）という、異なるモードの遅延をダイレクトに検証する技術が規格化（TIA/EIA-492AAAC）されたことで、最適化した屈折率を持つファイバの評価が可能になりました。この測定方法によりLaserWaveの品質の高さが実証されました。

従来のマルチモードファイバ(50μｍ)

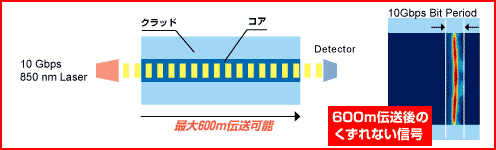

LaserWaveファイバ

IEEE802.3aeに規定されているBER(Bit Error Rate)10^-12以下

LaserWaveのさらに詳しい情報はこちら

*LaserWaveはFurukawa Electric North Americaの米国登録商標です。
