難燃性波付硬質ポリエチレン管
難燃エフレックス関連部材はこちら

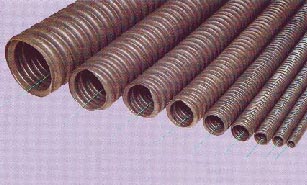

■概要
難燃エフレックス-FRは、地中防護管「エフレックス」のすぐれた特性に難燃性を付与したもので、JIS
C 3653 の管路式として使用できます。電気設備技術基準上、難燃性を要求される場所、屋内、露出部のケーブル防護管および工事現場の仮設配管に適しています。
■特長
●JIS C 3653 附属書1の難燃性試験に合格しています。
●電気設備技術基準解釈第139条および第140条の自消性のある難燃性の管に相当する防護管で、
離隔距離をとらずに布設でき、土木工事費を削減できます。
●長く、軽く、曲げ易いなど、エフレックスの特長がそのまま生きています。

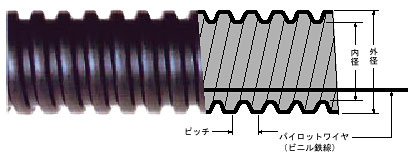

■仕様

品番 |
外径
(約mm) |
内径
(約mm) |
ピッチ
(約mm) |
参考質量
(約kg/m) |
把巻き標準条長
(m) |
把巻き標準寸法
外径×幅(約m) |
NFP-30 |
40 |
30 |
10 |
0.2 |
300 |
1.2×0.5 |
NFP-40 |
54 |
40 |
13 |
0.3 |
200 |
1.5×0.65 |
NFP-50 |
65 |
50 |
17 |
0.4 |
200 |
1.6×0.7 |
NFP-65 |
85 |
66 |
21 |
0.6 |
100 |
1.6×0.65 |
NFP-80 |
102 |
80 |
25 |
0.7 |
100 |
1.7×0.7 |
NFP-100 |
130 |
100 |
32 |
1.0 |
100 |
2.0×0.8 |
NFP-125 |
160 |
125 |
39 |
1.5 |
50 |
1.6×1.2 |
NFP-150 |
189 |
150 |
47 |
2.0 |
50 |
1.8×1.3 |
NFP-200 |
253 |
200 |
55 |
3.5 |
40 |
2.25×1.1 |
注)標準価格はカタログをご参照ください。
- お求めいただく場合のエフレックスの呼び径は、中に収める電力ケーブルの仕上がり外径の約1.5倍、2条以上の場合は外接円径の約1.5倍の内径のも
のを選択してください。なお、ケーブル引き入れ時にプーリングアイなどの大きさも配慮してください。(通信ケーブルは仕上がり外径の約2倍、多条の場合は外接円径
の約2倍の内径のものを選択してください。)
- 乱尺のご注文も取り扱っておりますが、標準条長以上のものは輸送制限の関係上ご要望にそえない場合があります。
- 把巻標準寸法は都合により変更する場合があります。
 |
長期間ケーブルを引き入れない場合は、パイロットワイヤは腐食しますので使用環境状況に合わせてプラスチック呼び線などに引き替えてください。
ケーブル引き入れの際には、パイロットワイヤを引き込み用の呼び線に引き替えてください。 |
|
 |
 |
