プラフレキCD部品/コンビネーションカップリング
プラフレキ(R)CD 厚鋼ネジ無しコンビ
CD-□GNR |
![](img/cd_cdgnr01.jpg)
■用途
(1)プラフレキCDと厚鋼電線管(ストレート部)を接続するのに使用します。
(2)ケーブル工事専用です。
■仕様
![](img/cd_cdgnr02.jpg)
品 番 |
標準価格
(円/個) |
袋入数
(個) |
箱入数
(袋) |
適合サイズ |
寸法(mm) |
A1 |
A2 |
L |
d |
CD-16GNR
|
242
|
10
|
10
|
CD-16/厚鋼16
|
31 |
27
|
61
|
21.8 |
CD-22GNR
|
322
|
10
|
6
|
CD-22/厚鋼22
|
36 |
33
|
72 |
27.3 |
CD-28GNR
|
449
|
10
|
4
|
CD-28/厚鋼28
|
45 |
40
|
85 |
34.1 |

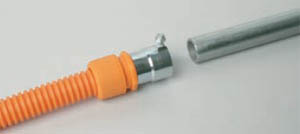

■使用例
![](img/cd_cdgnr03.jpg)
|
