プラフレキＰＦ部品/サドル
プラフレキ(R)ベース付き両サドル
ＰＦ-□BSＤ |

■用途・特長

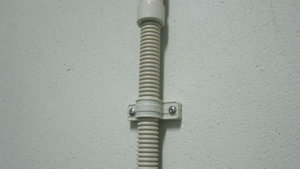

●ビスで堅牢に固定！PF管専用ベース付き両サドルです。
●造営物の墨だし線上に１本のビスで堅牢にサドルベースを固定可能
●カップリングの厚み分をかさ増ししてプラフレキ本体をまっすぐ配管可能
●プラフレキ本体と同等の耐候性で屋外使用ＯＫ！
●サドルベースに両サドルを固定するＳＵＳ製ビスを付属
■仕様
 意匠出願中
| 品 番 |
袋入数
（個） |
適合サイズ |
寸法（mm） |
| グレー |
アイボリー |
ブラック |
A |
B |
t1 |
t2 |
W |
h |
|
PF-16BSD
|
PF-16BSD-I |
PF-16BSD-K |
20
|
PFD,PFS-16
|
32.9 |
63.0 |
10.4 |
6.4 |
20 |
4 |
|
PF-22BSD
|
PF-22BSD-I |
PF-22BSD-K |
20
|
PFD,PFS-22
|
39.9 |
70.5 |
10.4 |
6.4 |
20 |
4 |
|
PF-28BSD
|
PF-28BSD-I |
PF-28BSD-K |
20
|
PFD,PFS-28
|
45.9 |
80.5 |
10.4 |
6.4 |
23 |
4 |
| PF-36BSD |
PF-36BSD-I |
PF-36BSD-K |
20 |
PFD,PFS-36 |
54.9 |
90.5 |
10.4 |
6.4 |
23 |
4 |
| PF-42BSD |
PF-42BSD-I |
PF-42BSD-K |
10 |
PFD,PFS-42 |
64.4 |
101.0 |
14.4 |
8.4 |
26 |
5 |
| PF-54BSD |
PF-54BSD-I |
PF-54BSD-K |
10 |
PFD,PFS-54 |
80.9 |
113.5 |
14.4 |
8.4 |
26 |
5 |
 ・常時50℃以上となるような環境でのご使用はお控えください。
・両サドルを固定したサドルベースは、再使用しないでください。
|
|
|
