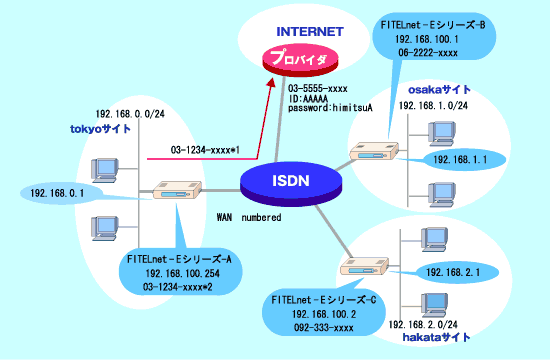

	14 . 1Bインターネット，1B複数箇所イントラネット

・WEBブラウザによる設定

　＜FITELnet-EシリーズのAの設定＞

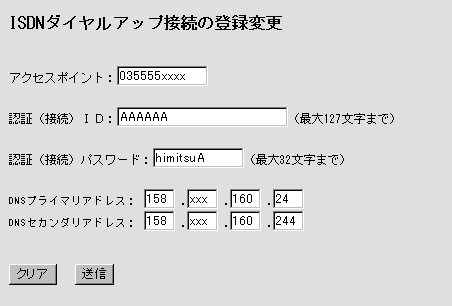

1. 〔ルータの簡単設定〕の中から〔ISDNダイヤルアップ接続〕もしくは〔ISDN常時接続〕を選択します。　　（「フレッツISDN」をご利用になる場合は「ISDN常時接続」を選びます）　・インターネット接続用にプロバイダから配布された情報を登録します。
入力内容を確認し、正しければボタンをクリックします。

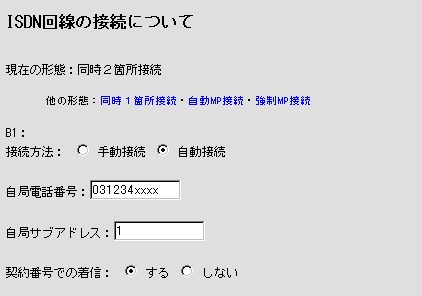

2. 〔ルータの便利な設定〕の中から〔ISDN回線の接続について〕を選び〔同時2箇所接続〕をクリックします。 (1)　1B目　・「自局電話番号」と「サブアドレス」を入力します。

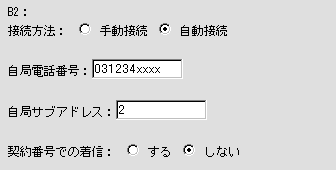

(2)　2B目　・2B目についても「自局電話番号」と「サブアドレス」を入力します。

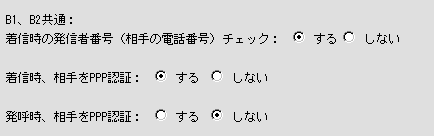

(3)　B1,B2共通　・「着信時の発信者番号（相手の番号）チェック」を「する」にします。　・「着信時、相手をPPP認証」を「する」にします。

入力内容を確認し、正しければボタンをクリックします。

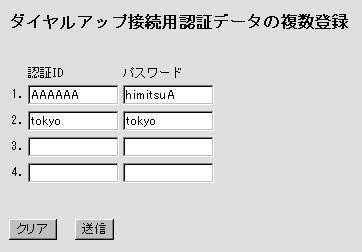

3.〔ルータの便利な設定〕の中から〔ダイヤルアップ接続用認証用データの複数登録〕を選択します。　・イントラネット接続用に自分のIDとパスワードを登録します。

入力内容を確認し、正しければボタンをクリックします。

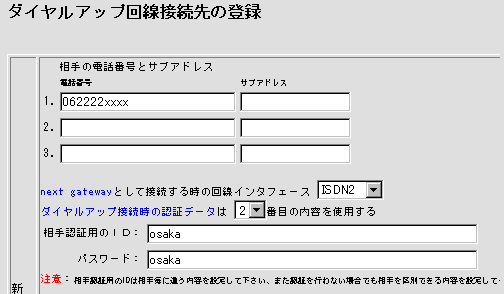

4.〔ルータの便利な設定〕の中から〔ダイヤルアップ回線接続先の登録〕を選択します。 (1)新規登録をクリックして，osakaサイトの情報を登録します。　・電話番号に接続相手の番号を，「nextgatewayとして接続する時の回線インタフェース」で「ISDN2」を選びます。　・「相手認証用のID」と「パスワード」を入力します。ここで記入された内容が，CHAPの認証IDとパスワードになります。

入力内容を確認し、正しければボタンをクリックします。

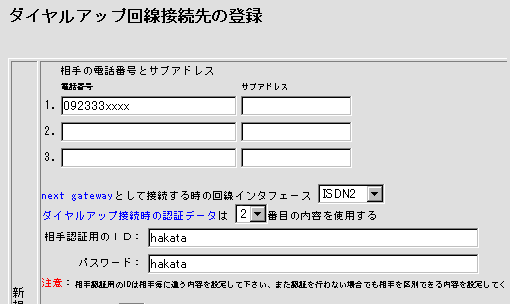

(2)同じく新規登録をクリックして，hakataサイトの情報を登録します。　・電話番号に接続相手の番号を，「nextgatewayとして接続する時の回線インタフェース」で「ISDN2」を選びます。　・「相手認証用のID」と「パスワード」を入力します。ここで記入された内容が，CHAPの認証IDとパスワードになります。

入力内容を確認し、正しければボタンをクリックします。

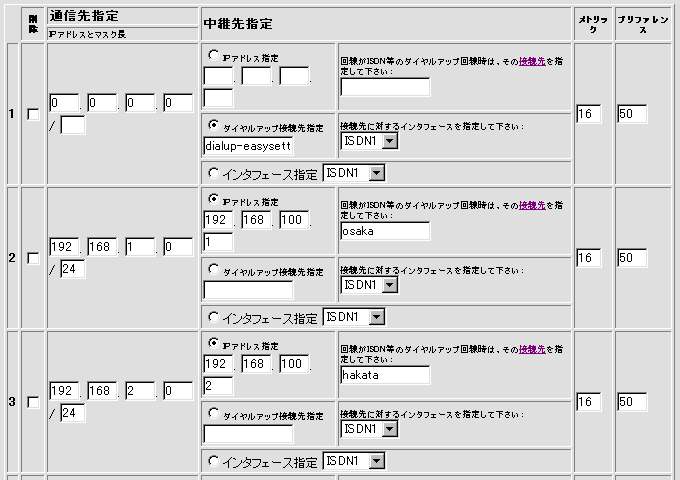

5.〔ルータの便利な設定〕から〔IP RIPスタィック〕を選択します。　・1つ目のインターネット接続用のエントリに加えて，osakaサイト，hakataサイトに対するルート情報を追加します。

入力内容を確認し、正しければボタンをクリックします。
6.〔ルータの詳細設定〕から〔インタフェースの設定〕を選択します。
LANインタフェース　・「LANインタフェース」にFITELnetのLAN側IPアドレスとサブネットマスクを入力します。

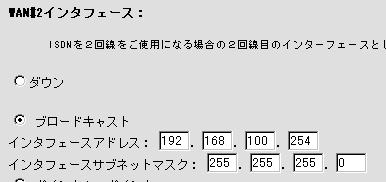

WAN#2インタフェース　・「WAN#2インタフェース」の「ブロードキャスト」を選択し，FITELnetのWAN側IPアドレスとサブネットマスクを入力します。

入力内容を確認し、正しければボタンをクリックします。
7.〔リセット〕「装置をリセットする」を選択し、ボタンをクリックします。

・FITELnet-E-A（コマンドによる）設定

#
#回線種別の選択（2B使用）
#
wan isdn dual
#
#装置自身のホスト名の設定
#
hostname add 1 default=AAAAAA password=himitsuA nameserver=158.xxx.160.24,158.xxx.160.244
hostname add 2 name=tokyo password=tokyo
#
#接続相手の情報
#
target add name=dialup-easysetting dial=035555xxxx host=default
#
#着信を許可するユーザの登録（最大19件まで）
# name=“ユーザID” key=nc,“ユーザパスワード”
#
target add name=osaka dial=062222xxxx key=nc,osaka host=tokyo
target add name=hakata dial=092333xxxx key=nc,hakata host=tokyo
#
#自局の回線の情報（発信者番号による認証，IDとパスワードによる認証を行う）
# PHS接続用とイントラネット用で電話番号をサブアドレスで分ける。
#
isdn dialcheck=on recvcheck=on multimode=on
isdn -1 dial=031234xxxx*1
isdn -2 dial=031234xxxx*2
#
#IPターゲットの設定
#
iptarget add addr=192.168.100.1 name=osaka
iptarget add addr=192.168.100.2 name=hakata
#
#ルート情報の設定
#
ipripstatic add dst=192.168.1.0,255.255.255.0 nexthop=192.168.100.1 metric=16\
preference=50
ipripstatic add dst=192.168.2.0,255.255.255.0 nexthop=192.168.100.2 metric=16\
preference=50
#
#IPアドレスの設定
#
interface lan addr=192.168.0.1,255.255.255.0 broadcast=192.168.0.255
interface isdn2 addr=192.168.100.254,255.255.255.0 broadcast=192.168.100.255
#
#NATの設定
#
nat natp if=isdn1
#
#設定の終了
#
exit
configuration modified. save OK ? (y/n): y
please reset#reset
Do you want to continue (y/n)?: y

・FITELnet-E-B（コマンドによる）設定

・コマンドによる設定は，
　「ダイヤルアップ複数相手接続（2回線同時接続：wan dual）」の「FITELnet-E-B（コマンドによる）設定」をご参照ください（注１）。

・FITELnet-E-C（コマンドによる）設定

・コマンドによる設定は，
　「ダイヤルアップ複数相手接続（2回線同時接続：wan dual）」の「FITELnet-E-C（コマンドによる）設定」をご参照ください（注１）。

注１：tokyoサイトに対するtargetの設定で、接続相手のISDN番号に、次のようにサブアドレスを付加して下さい。

　　　target add name=tokyo dial=031234xxxx*2 key=nc,tokyo host=default
