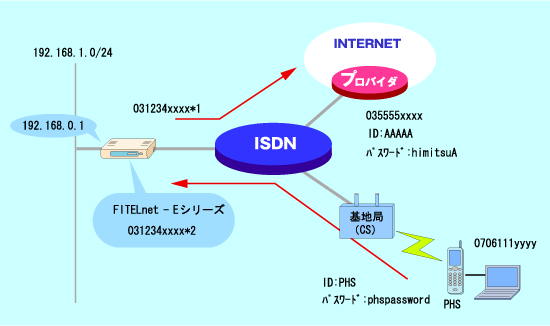

	12 . 1Bインターネット、1Bリモートアクセスサーバ

・WEBブラウザによる設定


1. 〔ルータの簡単設定〕の中から〔ISDNダイヤルアップ接続〕もしくは〔ISDN常時接続〕を選択します。　　（「フレッツISDN」をご利用になる場合は「ISDN常時接続」を選びます）　・インターネット接続用にプロバイダから配布された情報を登録します。
入力内容を確認し、正しければボタンをクリックします。
2.〔ルータの便利な設定〕の中から〔ISDN回線の接続について〕を選び〔同時2箇所接続〕をクリックします。 (1)　1B目　・「自局電話番号」と「サブアドレス」を入力します。

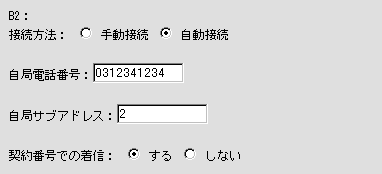

(2)　2B目　・2B目についても「自局電話番号」と「サブアドレス」を入力します。

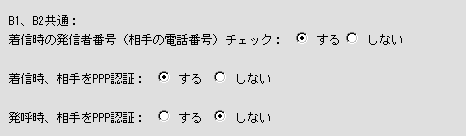

(3)　B1,B2共通　・「着信時の発信者番号（相手の番号）チェック」を「する」にします。　・「着信時、相手をPPP認証」を「する」にします。

入力内容を確認し、正しければボタンをクリックします。

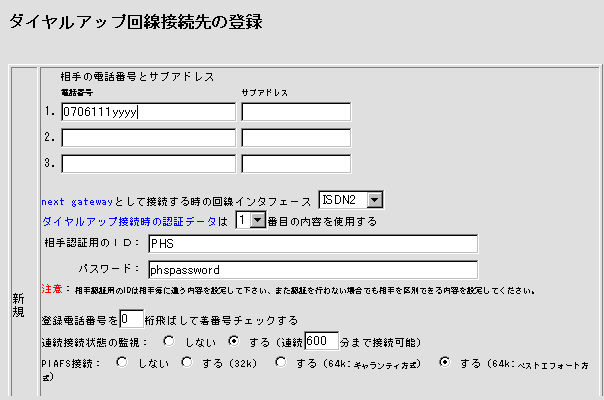

3.〔ルータの便利な設定〕から〔ダイヤルアップ回線接続先の登録〕を選択します。　・「新規登録」をクリックします。　・「相手の電話番号」、「相手認証用のID」、「パスワード」を入力します。　・「next gatewayとして接続する時の回線インタフェース」は「ISDN2」を、PIAFS接続は「する」を選択します。　　（方式はPHSにあわせて選択してください）

入力内容を確認し、正しければボタンをクリックします。
4.〔ルータの詳細設定〕から〔インタフェースの設定〕を選択します。
LANインタフェース　・「LANインタフェース」にFITELnetのLAN側IPアドレスとサブネットマスクを入力します。

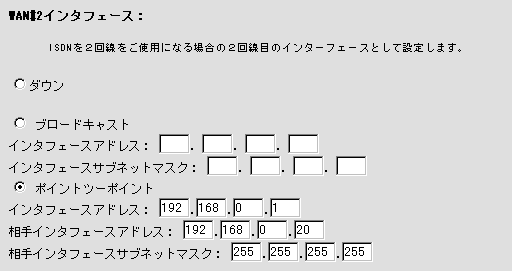

WAN#2インタフェース　・「WAN#2インタフェース」で「ポイントツーポイント」を選択し、　　「インタフェースアドレス」にはFITELnetの LAN側IPアドレスを，　　「相手インタフェースアドレス」には，PHSにわりあてるIPアドレスを，　　「相手インタフェースアドレス」には「255.255.255.255」を入力します。

入力内容を確認し、正しければボタンをクリックします。
5.〔リセット〕「装置をリセットする」を選択し、ボタンをクリックします。

・FITELnet-E（コマンドによる）設定

# #回線種別の選択（2B使用） # wan isdn dual # #装置自身のホスト名の設定 # hostname add 1 default=AAAAAA password=himitsuA nameserver=158.xxx.160.24,158.xxx.160.244 # #接続相手の情報 # target add name=dialup-easysetting dial=035555xxxx host=default # #着信を許可するユーザの登録（最大19件まで） # name=“ユーザID” key=nc,“ユーザパスワード” # target add name=PHS dial=0706111yyyy key=nc,phspassword speed=piafs64b host=default # #自局の回線の情報（発信者番号による認証，IDとパスワードによる認証を行う） # プロバイダ接続用と着信用で電話番号をサブアドレスで分ける。 # isdn dialcheck=on recvcheck=on isdn -1 dial=03123412341 isdn -2 dial=03123412342 globalnumber=allow # #IPアドレスの設定 # interface lan addr=192.168.0.1,255.255.255.0 interface ip isdn1 addr=0.0.0.0 remote=0.0.0.0 interface ip isdn2 addr=192.168.0.1 remote=192.168.0.20,255.255.255.255 #NATの設定 # nat natp if=isdn1 # #設定の終了 # exit configuration modified. save OK ? (y/n): y please reset#reset Do you want to continue (y/n)?: y

#
#回線種別の選択（2B使用）
#
wan isdn dual
#
#装置自身のホスト名の設定
#
hostname add 1 default=AAAAAA password=himitsuA nameserver=158.xxx.160.24,158.xxx.160.244
#
#接続相手の情報
#
target add name=dialup-easysetting dial=035555xxxx host=default
#
#着信を許可するユーザの登録（最大19件まで）
# name=“ユーザID” key=nc,“ユーザパスワード”
#
target add name=PHS dial=0706111yyyy key=nc,phspassword speed=piafs64b host=default
#
#自局の回線の情報（発信者番号による認証，IDとパスワードによる認証を行う）
# プロバイダ接続用と着信用で電話番号をサブアドレスで分ける。
#
isdn dialcheck=on recvcheck=on
isdn -1 dial=0312341234*1
isdn -2 dial=0312341234*2 globalnumber=allow
#
#IPアドレスの設定
#
interface lan addr=192.168.0.1,255.255.255.0
interface ip isdn1 addr=0.0.0.0 remote=0.0.0.0
interface ip isdn2 addr=192.168.0.1 remote=192.168.0.20,255.255.255.255

#NATの設定
#
nat natp if=isdn1
#
#設定の終了
#
exit
configuration modified. save OK ? (y/n): y
please reset#reset
Do you want to continue (y/n)?: y
